Gecko M-1000 Vane Borer Vane shear

Category: Geotechnical Engineering

About this item

M-1000 adalah alat bor vane yang kokoh dan tahan lama, dirancang untuk mengukur kekuatan geser tak terdrainase (undrained shear strength) tanah lempung secara in-situ. Alat ini ideal untuk pengujian langsung di lapangan guna mendapatkan data geoteknik yang akurat tanpa harus mengambil sampel ke laboratorium.

Deskripsi Produk

Deskripsi

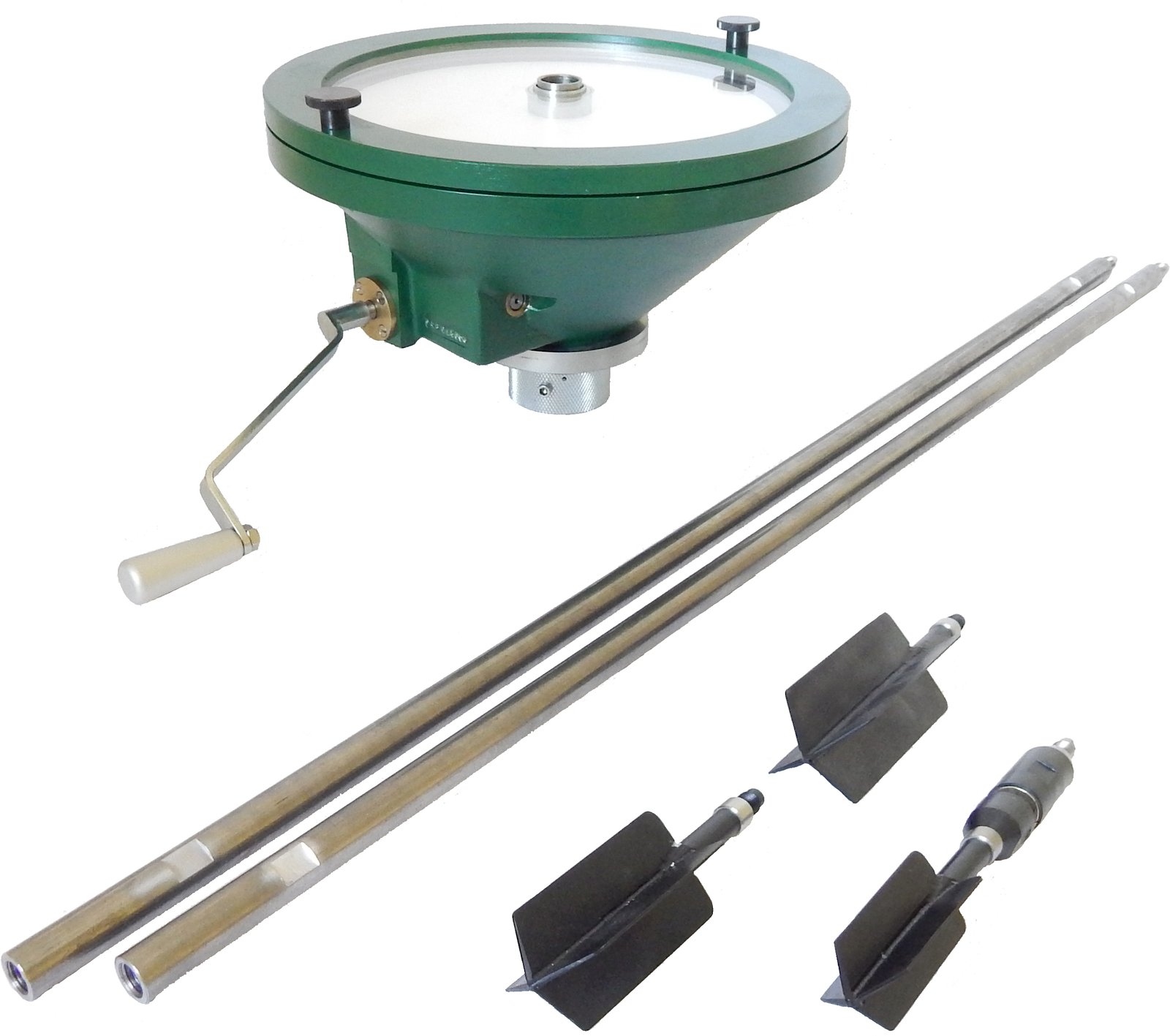

M-1000 Vane Borer adalah alat uji lapangan presisi yang digunakan untuk mengukur kekuatan geser tak terdrainase (undrained shear strength) pada tanah lempung secara in-situ. Sistem ini terdiri dari kepala perekam torsi, batang bor (boring rods), vane khusus berbahan baja, dan kopling slip yang dirancang untuk memudahkan pengujian tanpa harus mengganti batang bor.

Kepala torsi berfungsi ganda sebagai alat pemutar dan pencatat data. Pengguna dapat mengoperasikan alat ini secara manual melalui engkol, dengan dua kecepatan rotasi berbeda, untuk memastikan pengukuran yang akurat di berbagai kondisi tanah.

Data uji dicatat secara permanen pada cakram kertas berlapis lilin menggunakan jarum baja tajam. Torsi dicatat secara radial, sedangkan sudut rotasi dicatat secara tangensial, sehingga menghasilkan grafik lengkap yang mudah dianalisis.

Fitur Vane dan Kopling Slip

Vane terbuat dari baja krom-nikel tempered berkekuatan tinggi (1.700.000 kPa). Kopling slip yang dirancang khusus memungkinkan penggunaan satu set batang bor dengan friksi sangat rendah. Selama pengujian, batang bor akan berputar terlebih dahulu sebelum vane ikut berputar — memberikan data torsi awal (Mf) dan torsi maksimum (Ms). Perbedaan nilai tersebut menunjukkan kekuatan geser tanah. Pengujian ulang pada kedalaman yang sama juga memungkinkan penilaian terhadap kekuatan remolded tanah setelah kegagalan.

Spesifikasi Teknis

Komponen	Dimensi	Berat	Kapasitas	Sensitivitas
Perekam Torsi	38 × 38 × 25 cm	25 kg	1150 kg-cm (10000 in.-lb)	—
Vane 5 × 11 cm	—	0.3 kg	2.2 kg/cm²	0.60 (kg/cm² / radial inch kertas)
Vane 6.5 × 13 cm	—	0.5 kg	1.1 kg/cm²	0.30 (kg/cm² / radial inch kertas)
Vane 8 × 17.2 cm	—	0.8 kg	0.6 kg/cm²	0.15 (kg/cm² / radial inch kertas)
Batang Bor (20.6 mm)	Panjang: 1 m	2 kg	—	—

Manfaat Utama

Alat uji kekuatan geser tanah lempung yang akurat dan tahan lama
Cocok untuk pengujian geoteknik di lapangan (in-situ)
Pencatatan hasil uji langsung dan permanen
Vane berkekuatan tinggi dengan berbagai ukuran tersedia
Sistem modular dan mudah dioperasikan
