Deskripsi
HYDLO Hydraulic Load Cell adalah sel beban hidrolik yang dirancang untuk mengukur gaya pada angkur tieback, rockbolt, maupun beban tekan pada struktur.

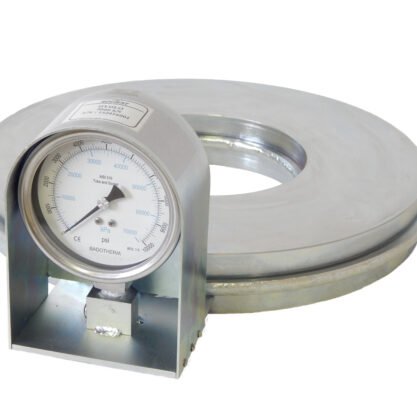

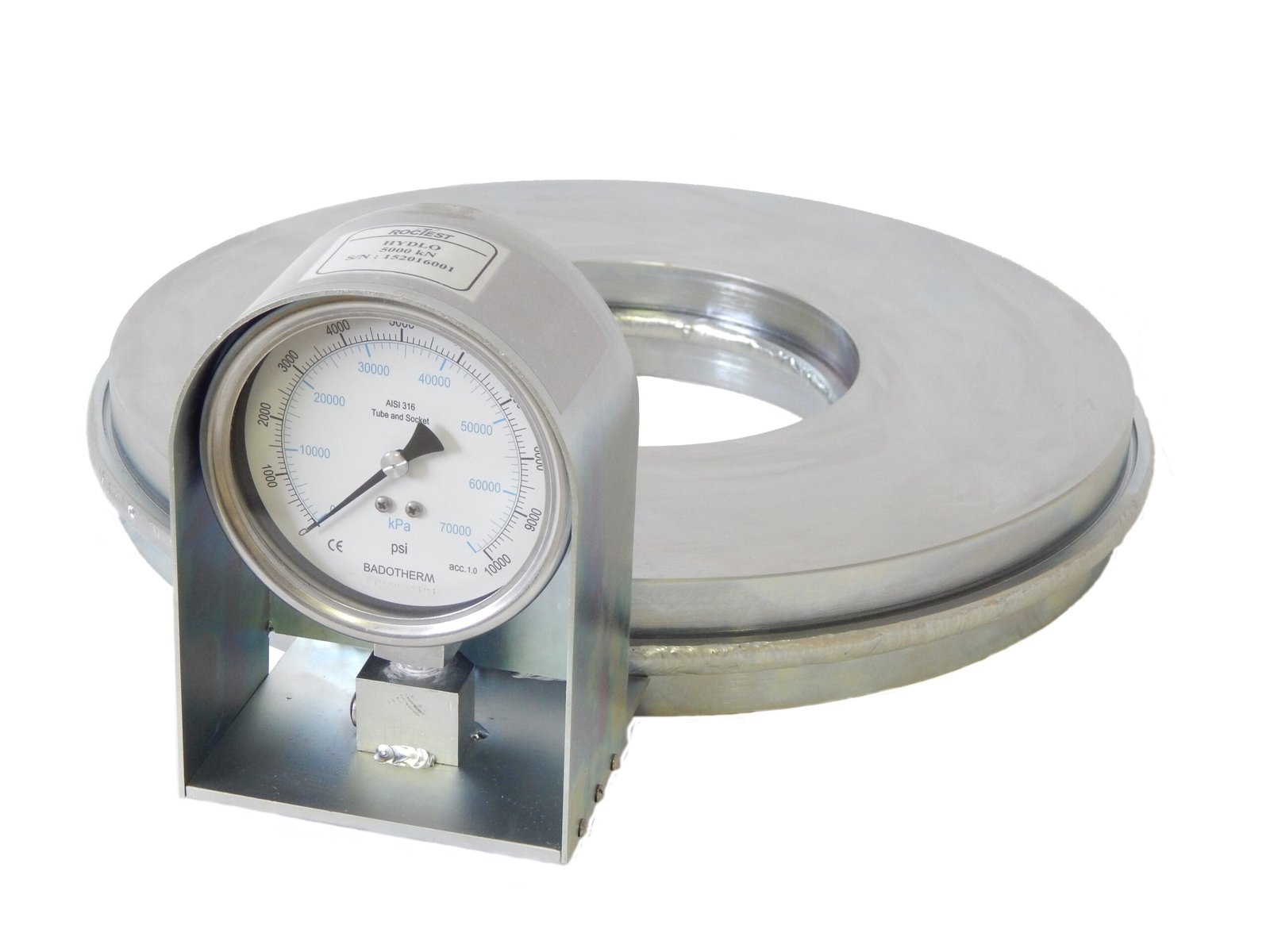

HYDLO terdiri dari sel tertutup rapat yang dibentuk oleh dua pelat baja yang dilas di sekelilingnya dan diisi dengan minyak tanpa udara (de-aired oil). Sel ini terhubung langsung ke manometer dengan skala dalam kPa. Ketika beban diberikan pada sel, tekanan minyak akan berubah dan dibaca melalui manometer. Nilai beban dalam kN dapat ditentukan menggunakan lembar kalibrasi yang disediakan.
Desainnya yang kompak membuat pemasangan mudah dan pembacaan data cepat serta sederhana.
Konfigurasi Tersedia
-
Sel Berlubang (Hollow Center)
-
Digunakan untuk memantau beban tarik
-
Memungkinkan batang angkur melewati tengah sel
-
-
Sel Pusat Padat (Solid Center)
-
Digunakan untuk memantau beban tekan
-
Keduanya mendukung pembacaan tekanan jarak jauh dengan menghubungkan sel ke transduser tekanan tipe vibrating wire atau transduser elektrik 4–20 mA melalui selang fleksibel – ideal untuk lokasi dengan akses terbatas.
Catatan Teknis
-
HYDLO dapat mengakomodasi sedikit kemiringan beban.
Untuk penyimpangan besar, disarankan menggunakan spherical seats. -
Karena load cell hidrolik sangat sensitif terhadap perubahan suhu, penggunaan sel non-hidrolik seperti VH atau ANCLO lebih tepat untuk aplikasi dengan fluktuasi suhu signifikan.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Akurasi | ±1% dari Full Scale (F.S.) |
| Suhu Operasi | -20°C hingga +60°C |
| Overload (Beban Lebih) | 1.2 × F.S. |
| Kapasitas | 250, 500, 750, 1000, 1500, 2000 kN |
Dimensi (dalam mm)
| Kapasitas (kN) | A | B | C | Ketebalan Sel | Plat Distribusi |
|---|---|---|---|---|---|
| 250 | 35 | 123 | 144 | 28 | 30 |
| 500 | 50 | 144 | 162 | 28 | 40 |
| 750 | 75 | 180 | 202 | 28 | 40 |
| 1000 | 105 | 219 | 236 | 28 | 45 |
| 1500 | 105 | 244 | 261 | 30 | 45 |
| 2000 | 135 | 265 | 288 | 30 | 65 |
-
Dimensi Housing Pelindung: 70 × 115 × 162 mm (tinggi)
Aplikasi Umum
-
Monitoring beban angkur dan rockbolt
-
Pengukuran beban tekan dalam struktur beton dan baja
-
Pemantauan beban pada pilar, dinding penahan, dan elemen geoteknik lainnya
