Deskripsi

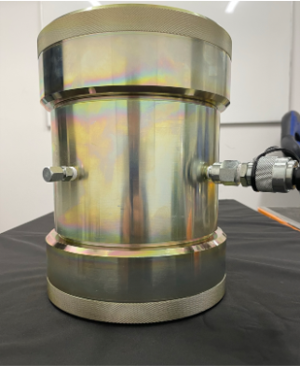

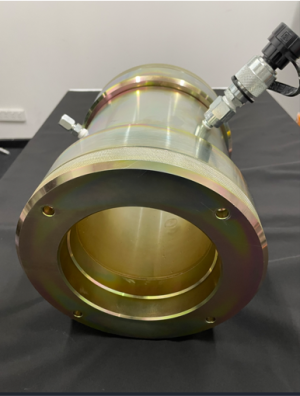

ESS Triaxial Hoek Cell dirancang untuk pengujian kekuatan triaxial pada sampel batuan atau beton dengan tekanan hingga 40 MPa. Alat ini cocok untuk sampel dengan berbagai ukuran core standar seperti EX, AX, AQ, BX, BQ, NQ, HQ, HQ3, PQ, PQ3, dan lainnya.
Prosedur Pengujian
Sesuai standar ASTM, rasio panjang terhadap diameter (L/D) minimum dari sampel batuan harus 2.
Ujung sampel batuan harus digrinda hingga rata dan sejajar dalam toleransi 0,025 mm hingga 0,012 mm, tergantung diameter sampel.
Sampel batuan silindris dimasukkan ke dalam Hoek Cell di dalam membran fleksibel.
Dua spherical seats (pelat bola) ditempatkan agar inti batuan berada tepat di tengah rangka atau ruang tekan triaxial.
Plat bola akan menyesuaikan secara otomatis selama proses pembebanan untuk memberikan distribusi tekanan yang merata.
Untuk menjaga posisi inti batuan:
Diberikan tekanan konfining ringan.
Hoek Cell ditempatkan di dalam loading frame, kemudian beban aksial kecil diberikan untuk menahan posisi.
Untuk menentukan rasio Poisson, digunakan:
6 set strain gauge ortogonal ganda (total 12 kanal) yang tertanam di dalam membran.
Pembacaan dilakukan dengan reader portabel atau data logger.
Sensor strain dapat dibaca oleh perangkat pihak ketiga yang kompatibel dengan output serial RS232 melalui ESS digitiser.
Setelah penyesuaian tekanan konfining, pengujian triaxial dapat dijalankan.

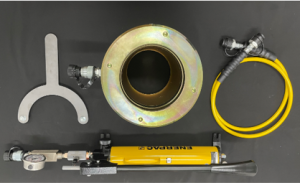

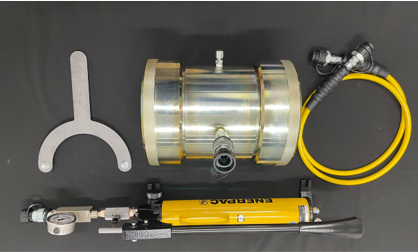

Sistem Tekanan Opsional
Pompa tangan Enerpac dengan manometer
Selang tekanan tinggi 1,5 m dengan konektor cepat
Manometer disertai lembar kalibrasi
Hoek Cell dan sistem tekan disuplai dalam kotak transportasi kokoh dan dapat digunakan kembali
Spesifikasi Teknis
Tipe Sel: Hoek
Panjang Inti Minimum: 200 mm
Sambungan Tekanan: ¼” BSP
Strain Gauges:
6 x strain gauge ortogonal 120 ohm
Digitiser 12 kanal, output serial RS232
Breakout box dengan power supply
Dimensi Kotak/Koper Transportasi: 86 x 43 x 40 cm
Diameter Core & Kapasitas Tekanan
| Unit | Diameter Core | Tekanan Maksimum | Berat |
|---|---|---|---|
| 1 | 110 – 150 mm | 0 – 30 MPa | 50 kg |
| 2 | 70 – 110 mm | 0 – 40 MPa | 40 kg |
| 3 | 40 – 70 mm | 0 – 40 MPa | 30 kg |
Aplikasi
Hoek Cell digunakan untuk pengujian sifat mekanik batuan dan beton, termasuk:
Kekuatan & sifat elastisitas
Kekuatan geser pada berbagai tekanan konfining
Sudut geser dalam & kohesi
Modulus elastisitas & rasio Poisson
Alat ini sangat berguna dalam aplikasi seperti:
Uji laboratorium untuk desain terowongan dan tambang
Pengujian kestabilan pilar dan beton pracetak
Penelitian geoteknik lanjutan
