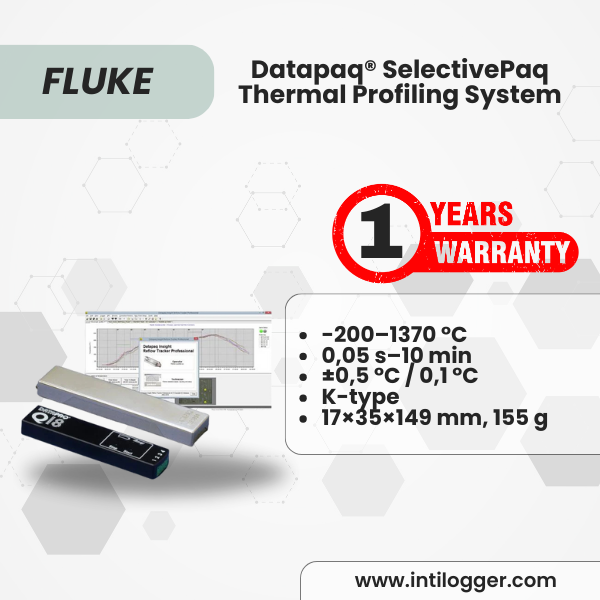

FLUKE Sistem Profiling Termal Datapaq® SelectivePaq

Categories: Datapaq Reflow Tracker System, FLUKE

About this item

Dirancang Khusus untuk Aplikasi Penyolderan Selektif

Desain khusus untuk aplikasi spesifik pada proses penyolderan selektif
Ukur konsistensi proses secara akurat menggunakan sensor suhu untuk dip solder dan preheat
Dapatkan data suhu aktual pada produk selama proses soldering berlangsung
Otomatisasi pemilihan pengaturan oven untuk mempercepat waktu pergantian antar produk (changeover)
Ideal untuk ruang terbatas, seperti dalam proses miniature wave selective soldering

Deskripsi Produk

Solusi Lengkap Pemantauan Penyolderan Selektif: Datapaq® SelectivePaq

Datapaq® SelectivePaq adalah solusi profiling termal yang lengkap untuk memantau dan memastikan stabilitas proses penyolderan selektif. Sistem ini menggabungkan:

Data logger mikro 4-channel Datapaq Q18 (DQ1804)
Pelindung termal (thermal enclosure) berukuran kecil
Sensor array PA1650 yang dirancang khusus untuk aplikasi selective soldering

Datapaq DQ1804 – Data Logger Mikro untuk Profiling Suhu

Datapaq DQ1804 adalah micro data logger yang dikemas dalam casing aluminium ringan dan kokoh, diproses dari satu blok padat (machined aluminum), menawarkan perlindungan maksimal dalam ukuran minimal.

Fitur Utama Datapaq DQ1804:

Rentang pengukuran suhu: -200 hingga 1370°C (-328 hingga 2498°F)
Desain ultra-kompak: hanya 35 mm lebar dan 17 mm tinggi
Kapasitas penyimpanan: hingga 32.000 data poin per channel
Akurasi tinggi: ±0,5°C (±0,9°F)
Tombol Start/Stop yang mudah digunakan
Transfer data super cepat melalui koneksi USB berkecepatan tinggi
Kecepatan sampling hingga 20 kali per detik untuk pemantauan suhu presisi tinggi
4 input thermocouple tipe K, dengan konektor mikro yang tahan lama dan hemat ruang

Aplikasi Ideal:

Profiling termal proses selective soldering
Pemantauan suhu real-time dalam ruang sempit
Optimasi pengaturan oven pada proses gelombang miniatur

Pelindung Termal Datapaq® TB2088 – Perlindungan Maksimal dalam Ukuran Mini

Thermal Barrier TB2088 dirancang khusus untuk melindungi data logger dari panas proses yang ekstrem serta memastikan stabilitas maksimal sirkuit pengukuran suhu.

Dengan tinggi hanya 20 mm (0,79 inci) dan lebar 40 mm (1,57 inci), TB2088 adalah salah satu pelindung termal paling kecil di pasaran—ideal untuk aplikasi penyolderan selektif dengan ruang terbatas.

Perangkat Lunak Insight – Analisis Suhu Akurat & Mudah

Setiap sistem SelectivePaq sudah dilengkapi dengan perangkat lunak Datapaq Reflow Insight versi lengkap, yang memberikan fungsionalitas analisis suhu secara menyeluruh dan intuitif.

Fitur Analisis Insight Software:

Kemiringan suhu maksimum (Maximum slopes)
Suhu puncak maksimum (Maximum temperatures)
Durasi kontak dengan gelombang solder (Wave contact times)

Perangkat lunak ini juga dilengkapi wizard interaktif, yang memandu pengguna langkah demi langkah selama proses analisis—memastikan hasil yang akurat, konsisten, dan mudah dipahami, bahkan oleh pengguna baru.

Spesifikasi Datapaq DQ1804 Data Logger

Model	DQ1804
Jumlah Channel	4
Rentang Suhu	-200 hingga 1370°C (-328 hingga 2498°F)
Interval Sampling	0,05 detik – 10 menit
Akurasi	± 0,5°C (± 0,9°F)
Resolusi	± 0,1°C (± 0,18°F)
Tipe Thermocouple	Tipe K
Dimensi	17 × 35 × 149 mm (0,67 × 1,38 × 5,87 in)
Berat	155 g (0,34 lbs)

Spesifikasi Thermal Barrier TB2088

Model	TB2088
Dimensi	20 × 40 × 180 mm (0,79 × 1,57 × 7,09 in)
Berat	0,3 kg (0,66 lbs)
