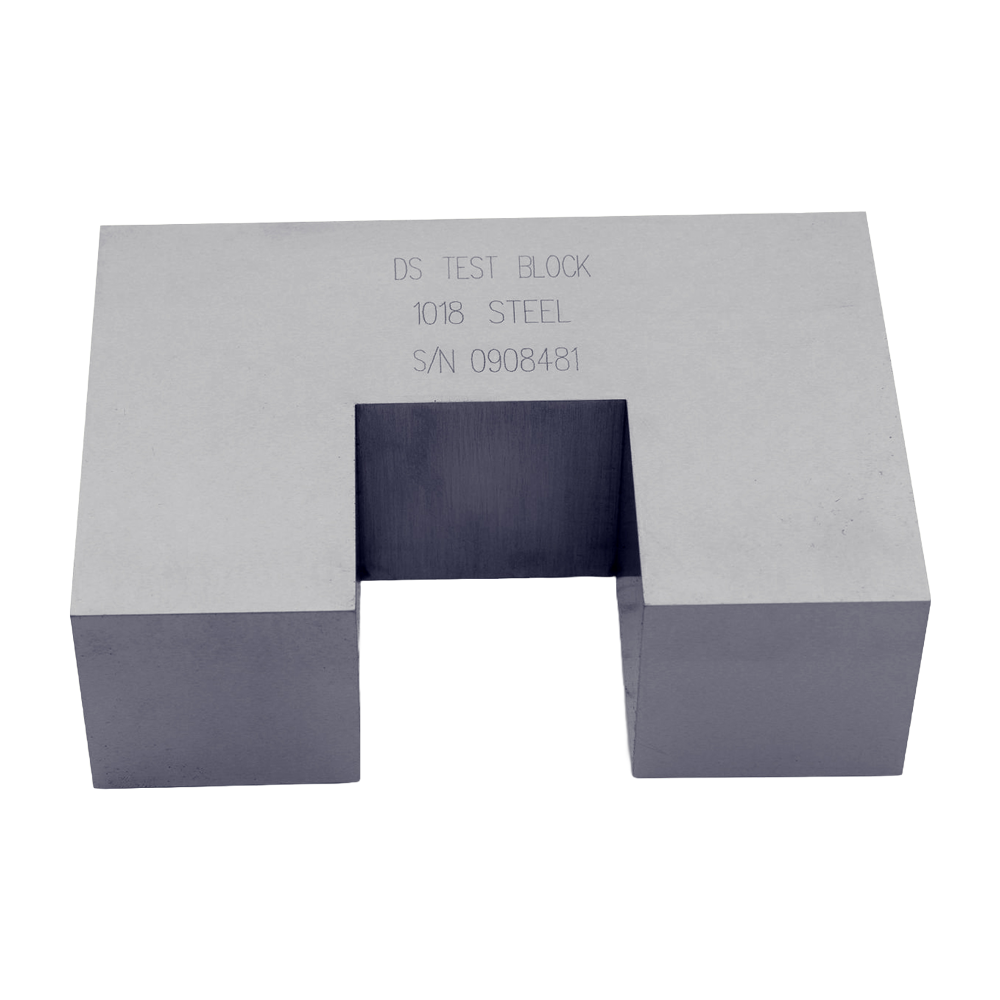

Desain blok terdiri dari bagian dengan tinggi 2,0 inci yang berada di antara dua bagian dengan tinggi 4,0 inci. Konfigurasi bertingkat ini menyediakan referensi geometris yang dapat digunakan operator untuk melakukan penyetelan instrumen dan mengevaluasi respons sinyal ultrasonik pada kondisi yang telah ditentukan.

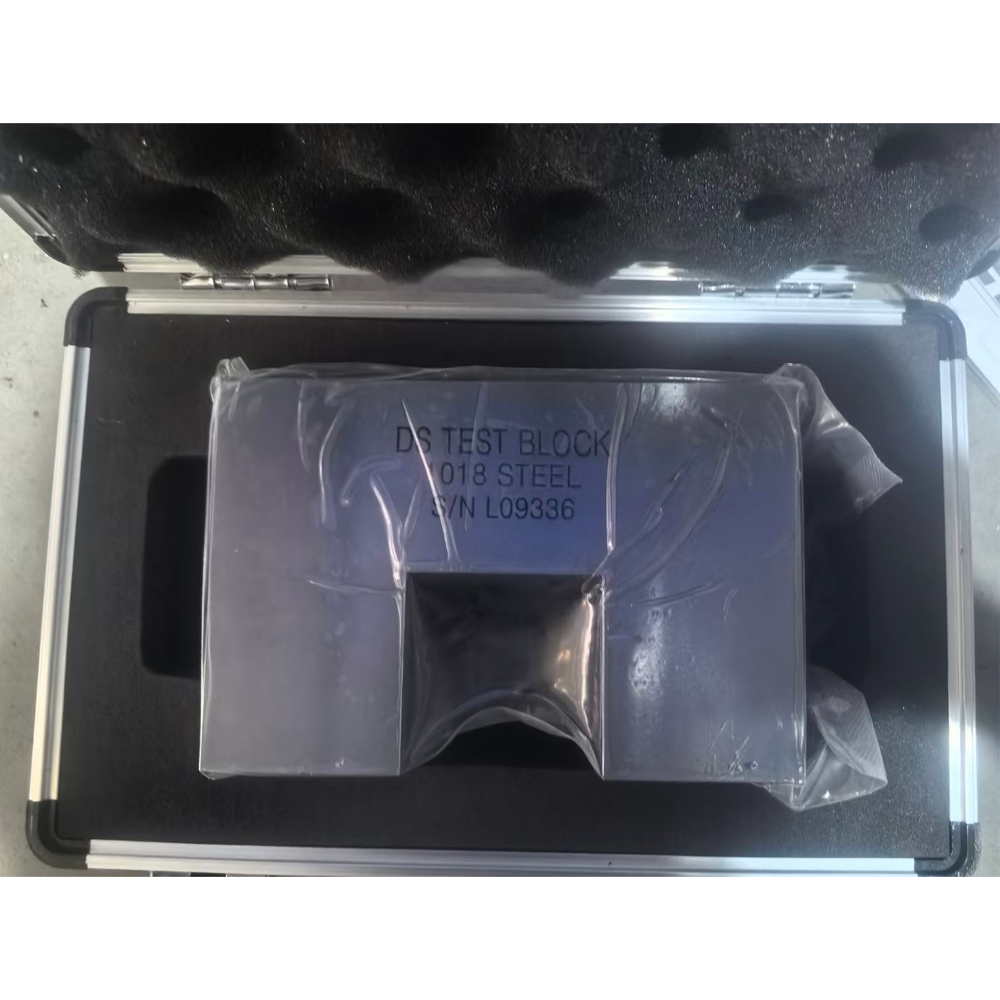

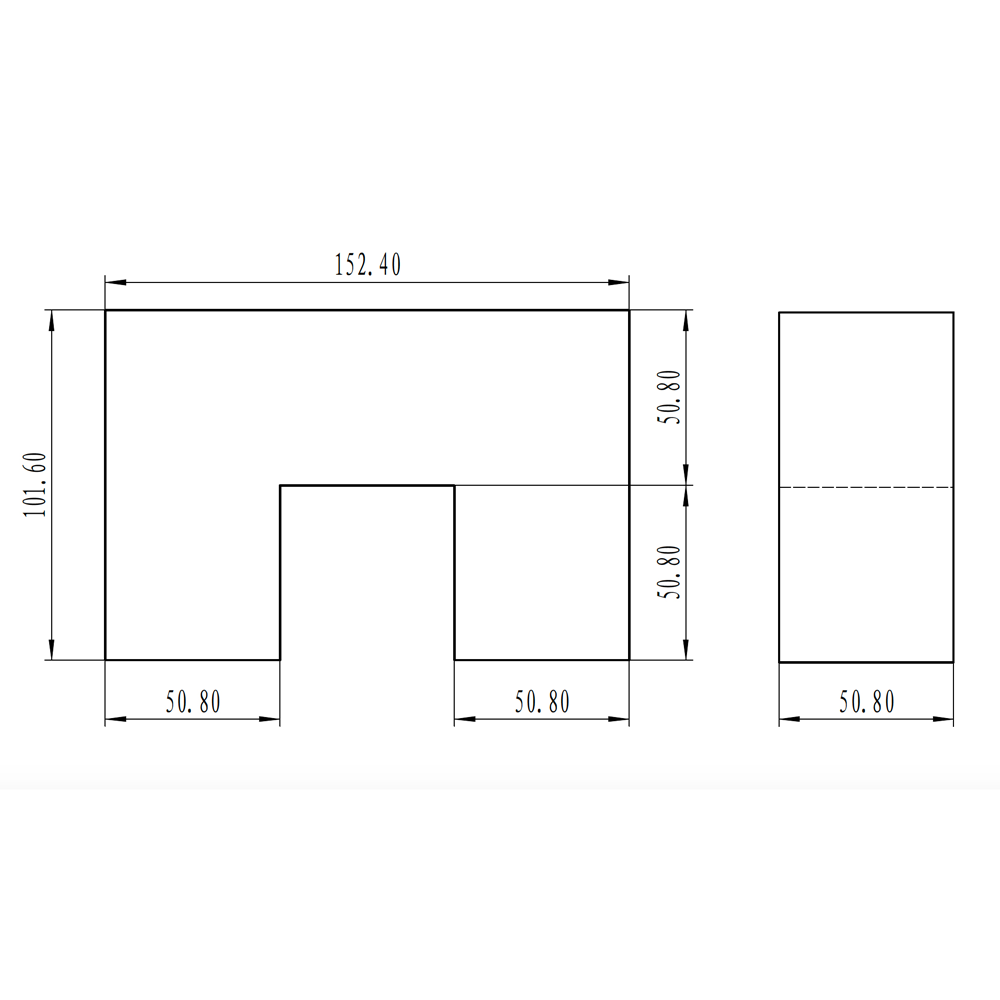

Dengan dimensi 152,4 × 101,6 × 50,8 mm, DS Calibration Block memiliki ukuran yang sesuai untuk penggunaan profesional di laboratorium maupun lapangan. Produk dilengkapi engineering plastics storage case untuk membantu melindungi blok selama penyimpanan dan transportasi.
Fitur Utama
- AWS-type Calibration Block untuk Ultrasonic Testing.
- Digunakan untuk longitudinal distance calibration.
- Mendukung sensitivity calibration pada sistem UT.
- Memiliki bagian tengah setinggi 2,0 inci.
- Bagian tengah berada di antara dua bagian setinggi 4,0 inci.
- Dibuat sesuai dengan AWS Standard.
- Dimensi produk 152,4 × 101,6 × 50,8 mm.
- Dilengkapi engineering plastics storage case.
- Tersedia opsi custom calibration block berdasarkan kebutuhan pelanggan.
Standar
AWS Standard – American Welding Society
DS Calibration Block merupakan tipe blok kalibrasi AWS yang digunakan untuk kebutuhan kalibrasi jarak longitudinal dan sensitivitas dalam aplikasi pengujian ultrasonik. Penerapan blok pada pekerjaan inspeksi harus mengikuti prosedur UT dan persyaratan standar yang ditetapkan pada proyek.
Aplikasi
DS Calibration Block digunakan untuk kalibrasi jarak longitudinal dan sensitivitas pada Ultrasonic Flaw Detector. Aplikasinya meliputi inspeksi sambungan las, pelat baja, struktur baja, fabrikasi logam, pressure vessel, komponen industri, serta berbagai pekerjaan Non-Destructive Testing (NDT).
Blok ini juga sesuai digunakan oleh perusahaan inspeksi NDT, laboratorium pengujian, fabrikator, departemen QC/QA, serta teknisi UT yang membutuhkan referensi standar untuk memastikan pengaturan instrumen sebelum melakukan pemeriksaan material.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | DS Calibration Block |
| Jenis | AWS-Type Calibration Block |
| Fungsi | Longitudinal Distance & Sensitivity Calibration |
| Konfigurasi | Bagian 2,0″ di antara dua bagian 4,0″ |
| Dimensi | 152,4 × 101,6 × 50,8 mm |
| Standar | AWS Standard |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Casing | Engineering Plastics Storage Case |
| Berat Bersih | 5,15 kg |
| Berat Kotor | ±6,1 kg |
| Kustomisasi | Tersedia sesuai kebutuhan pelanggan |
