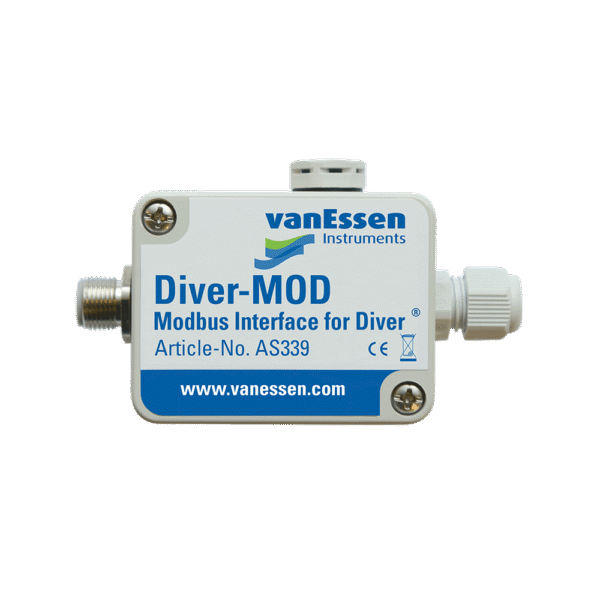

Diver-MOD adalah antarmuka Modbus yang digunakan untuk menghubungkan Diver datalogger ke jaringan RS485 menggunakan protokol Modbus/RTU.
Diver-MOD dilengkapi dengan sensor barometrik yang memungkinkan konversi tekanan Diver menjadi level air secara akurat.

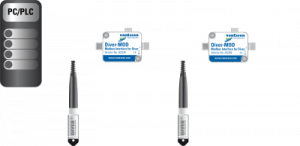

Ilustrasi konfigurasi Modbus umum dapat dilihat pada gambar di bawah. Pada skema tersebut, dua unit Diver-MOD terhubung ke PC atau PLC. Koneksi ini meliputi komunikasi data sekaligus suplai daya.
Panjang kabel Modbus maksimum bergantung pada baud rate, jenis kabel, konfigurasi jaringan (2-kawat atau 4-kawat), dan faktor lainnya. Dengan komponen yang tepat, panjang kabel hingga 1000 meter dapat dicapai.

Fitur Diver-MOD

• Dilengkapi sensor tekanan dan suhu internal untuk mengukur suhu udara dan tekanan atmosfer secara real-time

• Membaca memori Diver secara langsung

• Mengatur interval pengambilan sampel Diver

• Memulai dan menghentikan operasi Diver secara remote

• Catu daya disuplai melalui jaringan Modbus

Keunggulan Diver-MOD

• Tidak perlu sensor tambahan untuk mengukur suhu udara dan tekanan atmosfer

• Tidak memerlukan pemrosesan data tekanan secara manual

• Tidak membutuhkan baterai internal, sehingga perawatan lebih mudah dan hemat biaya

Spesifikasi Utama Diver-MOD

Casing

• Dimensi (P × L × T): 65 × 50 × 35 mm

• Material: ABS

• Klasifikasi perlindungan: IP65

Modbus

• Komunikasi: RS485 half-duplex

• Multidrop: Ya, maksimal 8 perangkat

Konsumsi Daya

• Tegangan catu daya eksternal: +5 hingga +12 Volt

• Arus siaga (stand-by): 2 mA

Sensor Tekanan

• Rentang: 400 hingga 1100 cmH2O

• Akurasi*: ±2.0 cmH2O

• Resolusi: 0.06 cmH2O

Sensor Suhu

• Rentang: -20 hingga +80 °C

• Akurasi*: ±1.0 °C

• Resolusi: 0.2 °C

Aplikasi Diver-MOD

• Integrasi dalam jaringan SCADA berbasis Modbus/RS485

• Pemantauan real-time pasokan air untuk kebutuhan kota dan masyarakat

• Pemantauan kualitas dan kuantitas air di lokasi pertambangan

• Pemantauan level air dan salinitas pada air daur ulang (reclaimed water)
