Spesifikasi Teknis FD340
- Jangkauan (Ranges): 0,5 hingga 10.000 mm (baja), jangkauan dapat dipilih dalam langkah tetap atau variabel secara kontinu.
- Kecepatan Material (Material velocity): 1.000 hingga 15.000 m/s, variabel secara kontinu dalam langkah 1 m/s dan 22 kecepatan material yang dapat dipilih.
- Penundaan Tampilan (Display delay): Dari -5 hingga 1.000 $\mu s$.
- Penundaan Probe (Probe delay): 0 hingga 200 $\mu s$.
- Kalibrasi Otomatis (Auto calibration): Pengukuran dan pengaturan kecepatan suara serta penundaan probe menggunakan dua gema kalibrasi yang diketahui (kalibrasi 2 titik).
- Energi Pulsa (Mode Spike): Energi rendah (70V), Energi tinggi (500V).
- Pulsa Eksitasi Gelombang Kotak (Square wave excitation pulse – opsional)
- Tegangan Pulsa: 20 hingga 500 V, dapat disesuaikan dalam kelipatan 10 V.
- Lebar Pulsa: Dapat diatur dari 20 hingga 1.000 ns dalam kelipatan 10 ns.
- Peredaman (Damping): Rendah (50 ohm), Tinggi (500 ohm) : (1.000 ohm dalam mode TR).
- Frekuensi Pengulangan Pulsa (PRF): 20 hingga 1K Hz.
- Rentang Frekuensi (-3 dB): 0,2 hingga 1 MHz, 0,5 hingga 4 MHz, 2 hingga 20 MHz.
- Penguatan (Gain): 0 hingga 110 dB, dapat disesuaikan dalam langkah pilihan 0,5; 1,0; 2,0; 6,0; 12,0; dapat ditentukan pengguna; dan terkunci (langkah 0).
- Penyearah (Rectification): Gelombang penuh (Full-wave), setengah gelombang negatif, setengah gelombang positif, dan mode RF.
- Reject: Linear, 0 hingga 90% tinggi layar, dapat disesuaikan dalam kelipatan 1%.
- Gerbang Monitor (Monitor gates): 2 gerbang independen dalam mode color bar, posisi mulai dan lebar dapat disesuaikan di seluruh rentang kalibrasi, ambang batas respons 5 hingga 95% tinggi layar dalam kelipatan 1%.
- Alarm: Sinyal alarm melalui LED dan internal horn (bisa dihubungkan). Mode alarm logika positif, logika negatif, atau DAC.
- Zoom: Memperluas area tampilan A-scan untuk meningkatkan resolusi layar.
- Magnify: Memperluas area dalam gerbang yang dipilih ke seluruh rentang tampilan untuk meningkatkan resolusi A-scan.
Pengukuran & Tampilan
- Pengukuran Jalur Suara (Sound path measurement): Tampilan digital jalur suara (jarak proyeksi, kedalaman) antara pulsa awal dan gema pertama di dalam gerbang, atau antara gema di dua gerbang, dengan pilihan deteksi echo peak, echo flank, atau Japanese echo flank.
- Tampilan Amplitudo:
- Dalam % tinggi layar.
- Perbedaan dB di atas tinggi gerbang.
- Perbedaan dB di atas DAC atau TCG.
- Perbedaan dB di atas kurva DGS (FD350).
- Pembacaan yang Ditampilkan: Jalur suara, jarak proyeksi (tereduksi), kedalaman, amplitudo untuk setiap gerbang, dapat dikonfigurasi pengguna pada empat posisi garis pengukuran dan tampilan zoom pada A-scan.
- Layar: TFT-LCD 5,7 inci dengan lampu latar LED.
- Resolusi Layar: 320 x 240 piksel.
- Resolusi A-scan: 200 x 220 piksel, 320 x 220 piksel (zoom).
- Fungsi A-scan: Pembekuan (freeze) A-scan manual atau otomatis, perbandingan A-scan, dinamika gema (envelope), penyimpanan puncak gema (peak echo storage).

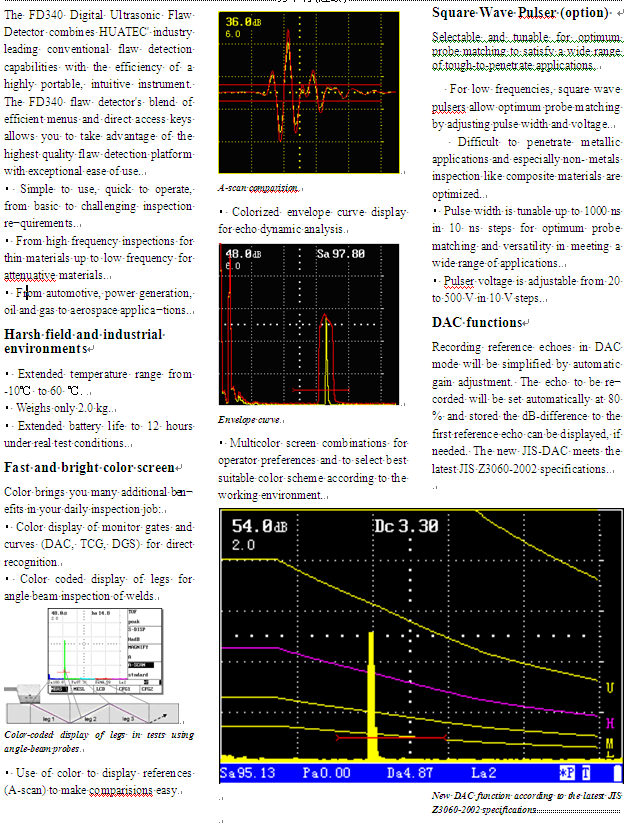

Keunggulan Lingkungan Industri & Lapangan Ekstrem
- Kisaran suhu operasional luas: Dari $-10^\circ C$ hingga $60^\circ C$.
- Desain ringan: Hanya berbobot 2,0 kg.
- Daya tahan baterai lama: Hingga 12 jam dalam kondisi pengujian nyata.
- Layar warna cepat dan cerah: Warna memberikan banyak manfaat tambahan dalam inspeksi harian Anda:
- Tampilan warna untuk gerbang monitor dan kurva (DAC, TCG, DGS) untuk pengenalan secara langsung.
- Tampilan berkode warna untuk kaki (legs) pada inspeksi sudut las (angle beam).
- Penggunaan warna untuk menampilkan referensi (A-scan) guna mempermudah perbandingan.
- Pulser Gelombang Kotak (Square Wave Pulser – opsional)
Paket Pengiriman Standar (Standard Delivery)
Unit utama portable ultrasonic flaw detector
Buku petunjuk pengoperasian (Operating manual)
Probe Gelombang Lurus (Straight Beam probe)
Probe Sudut / Angle-beam probe (60 derajat)
Kabel probe (Probe cable)
CD perangkat lunak PC (PC software CD)
Kabel serial PC (Serial PC cable)
Adaptor AC / pengisi daya (AC adapter/charger)
Tas jinjing (Carrying case)
Aksesoris Tambahan (Additional Accessories)
Probe Lurus / Straight probe (5MHz – $\phi$20)
Probe Lurus / Straight probe (2.5MHz – $\phi$20)
Probe Lurus / Straight probe (2.25MHz – $\phi$20)
Probe Lurus / Straight probe (1MHz – $\phi$20)
Probe Sudut / Angle probe (4MHz – 45 derajat, 8×9 mm)
Probe Sudut / Angle probe (4MHz – 60 derajat, 8×9 mm)
Probe Sudut / Angle probe (4MHz – 70 derajat, 8×9 mm)
Probe Sudut / Angle probe (4MHz – 80 derajat, 8×9 mm)
Probe Sudut / Angle probe (2MHz – 45 derajat, 8×9 mm)
Probe Sudut / Angle probe (2MHz – 60 derajat, 8×9 mm)
Probe Sudut / Angle probe (2MHz – 70 derajat, 8×9 mm)
Probe Sudut / Angle probe (2MHz – 80 derajat, 8×9 mm)
Probe T/R (Transmitter-Receiver) (5MHz – $\phi$20 mm, fokus 15 mm)
Probe T/R (Transmitter-Receiver) (2.5MHz – $\phi$20 mm, fokus 15 mm)
Kabel penghubung probe (BNC-BNC)
Kabel penghubung probe (BNC-Lemo 00)
Kabel penghubung probe (Lemo 01-BNC)
Kabel penghubung probe (Lemo 01-Lemo 00)
Baterai ion litium (Lithium ion battery)
Adaptor daya / Power adapter (4A/9V)
Kabel daya (Power Cable)
Tas kulit (Leather case)
Blok uji V1 (Test block V1)
Blok uji V2 (Test block V2)
Blok uji DAC, ASME, dll. (Test blocks DAC, ASME etc.)
