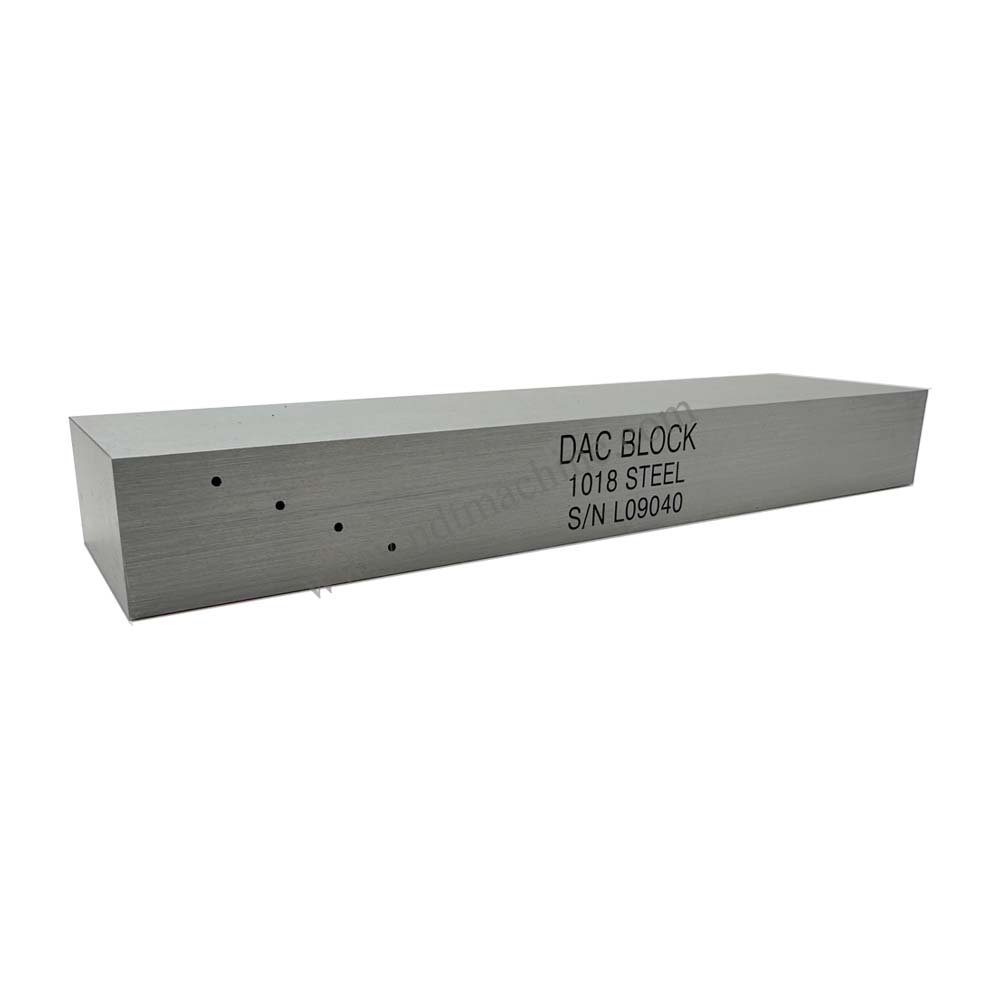

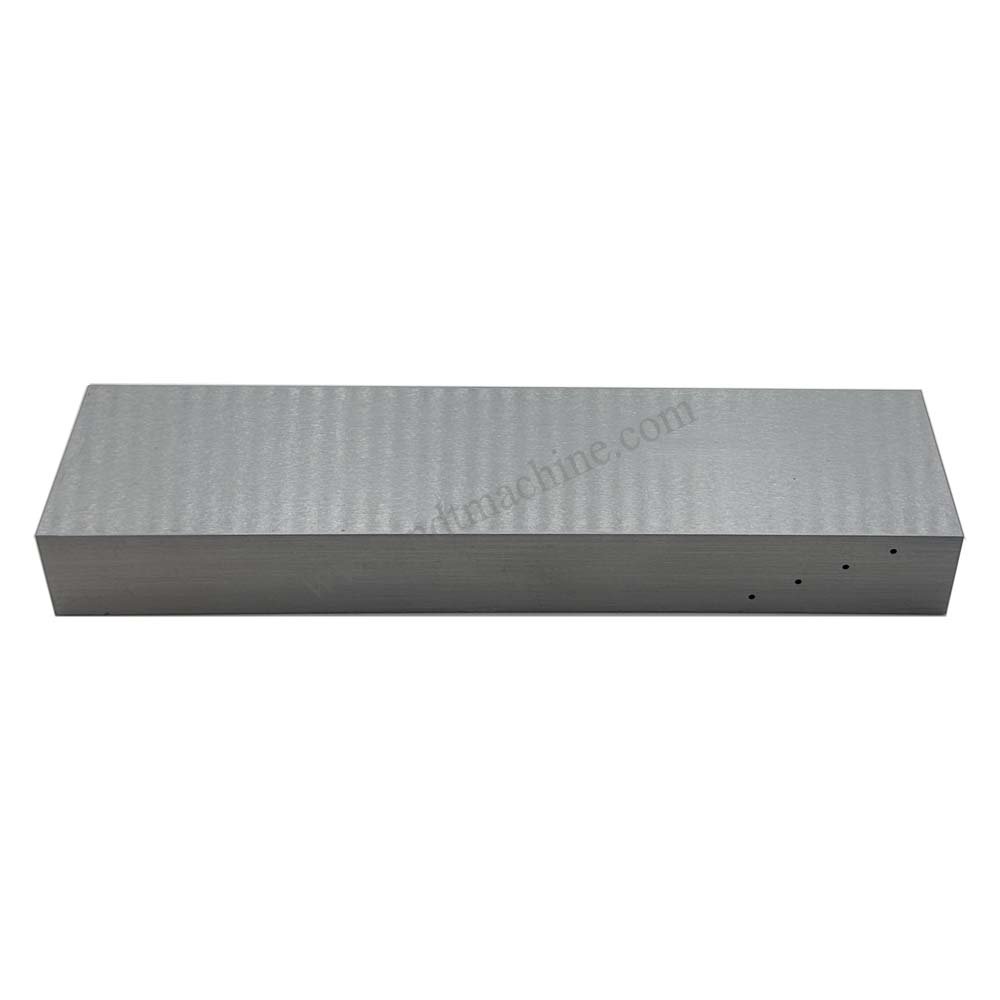

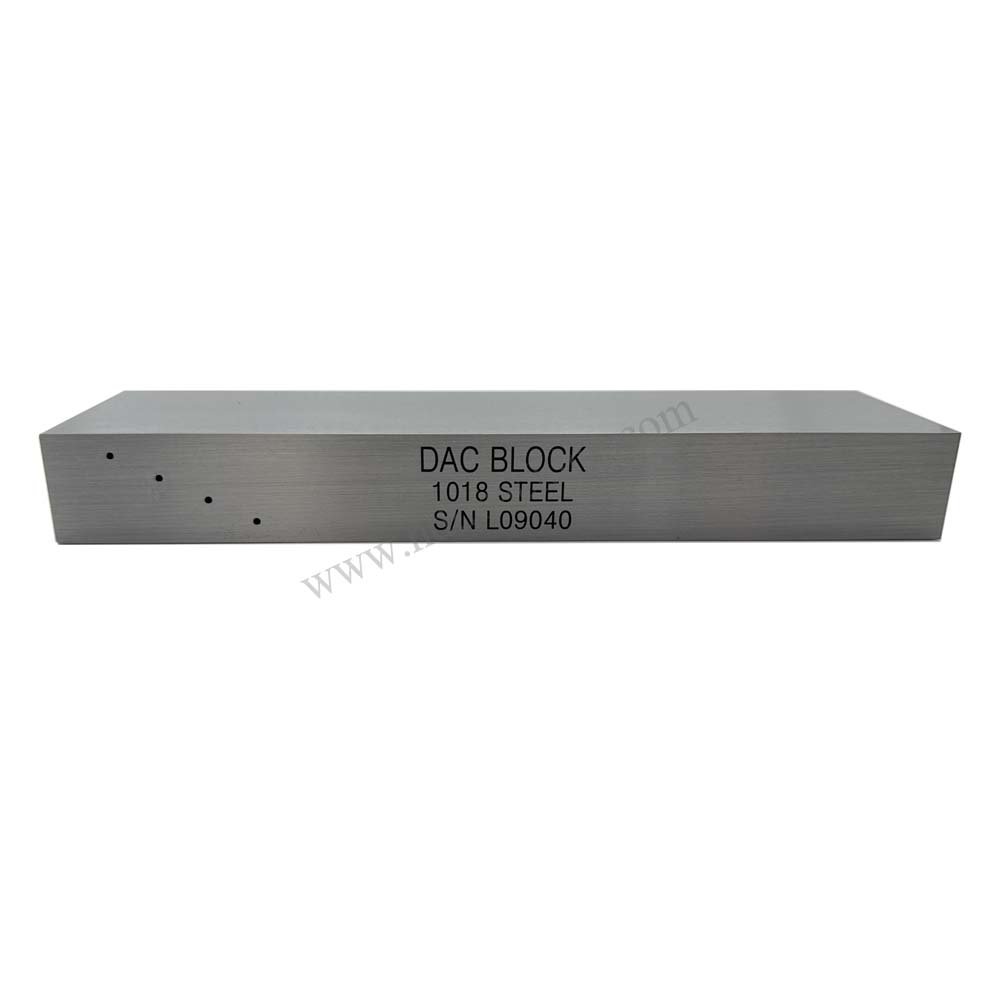

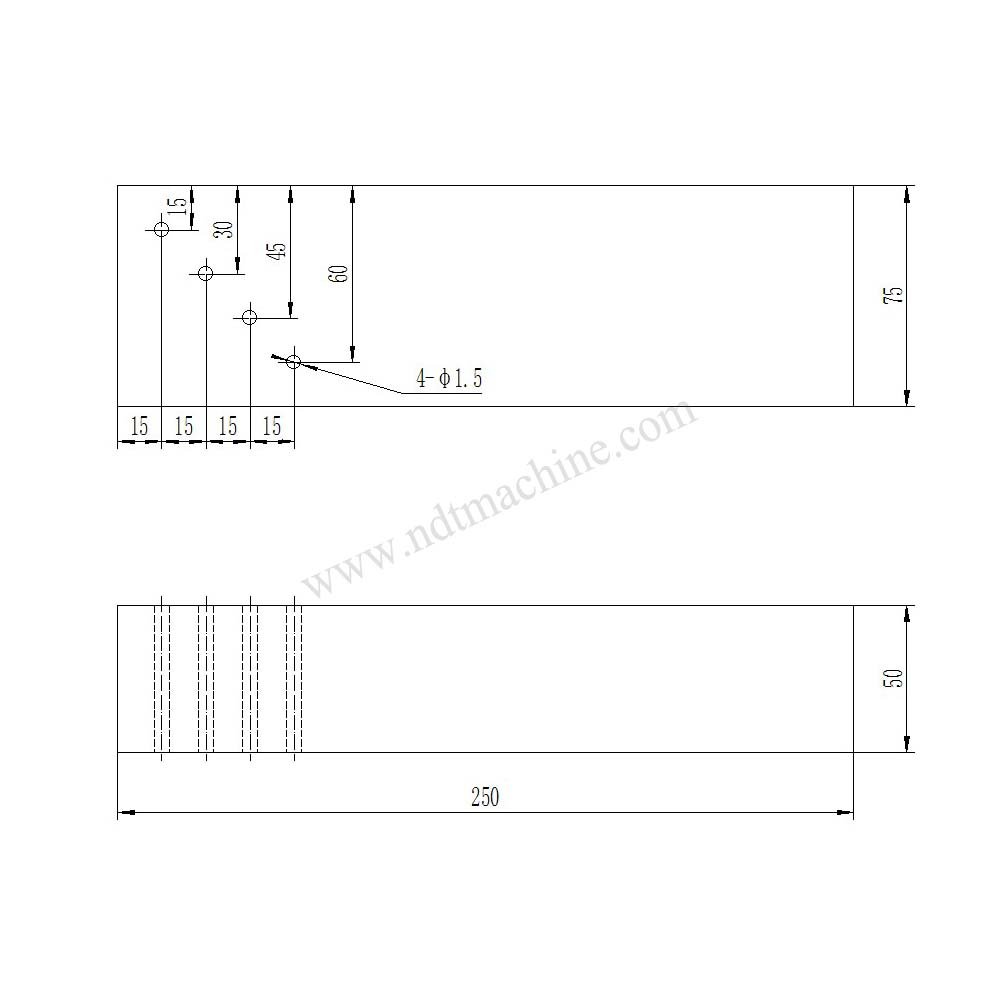

Dalam pemeriksaan ultrasonik, amplitudo sinyal pantulan dapat menurun seiring bertambahnya jarak antara transduser dan reflektor. DAC Test Block digunakan untuk membantu mengompensasi perubahan amplitudo tersebut sehingga indikasi pada berbagai jarak dapat dievaluasi secara lebih konsisten. Dengan empat lubang referensi Ø1,5 mm, blok ini memberikan titik-titik refleksi yang dapat digunakan untuk membentuk kurva DAC pada layar Ultrasonic Flaw Detector.
Blok berbahan Carbon Steel (Baja Karbon) ini memiliki ukuran 25 × 50 × 200 mm, sehingga sesuai untuk kebutuhan kalibrasi dan evaluasi sistem UT pada berbagai aplikasi inspeksi material dan sambungan las. Penggunaan blok referensi DAC membantu operator menentukan sensitivitas pengujian, membandingkan amplitudo indikasi, serta meningkatkan konsistensi interpretasi hasil pemeriksaan.
Fitur Utama
- Dirancang untuk pembuatan dan evaluasi DAC (Distance Amplitude Correction).
- Memiliki 4 lubang referensi sebagai reflektor buatan.
- Diameter setiap lubang Ø1,5 mm.
- Material Carbon Steel / Baja Karbon.
- Dimensi kompak 25 × 50 × 200 mm.
- Membantu mengevaluasi perubahan amplitudo terhadap jarak.
- Mendukung pengaturan sensitivitas pada Ultrasonic Flaw Detector.
- Cocok untuk probe Angle Beam maupun konfigurasi UT yang sesuai dengan prosedur inspeksi.
- Praktis digunakan untuk laboratorium, workshop, maupun inspeksi lapangan.
Standar
DAC Test Block dapat digunakan sebagai blok referensi dalam prosedur Ultrasonic Testing yang mensyaratkan pembuatan kurva Distance Amplitude Correction. Standar yang digunakan harus disesuaikan dengan prosedur inspeksi dan kode yang berlaku pada proyek, seperti:
- ASME BPVC Section V – Nondestructive Examination
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
Aplikasi
DAC Test Block digunakan terutama untuk membuat DAC Curve pada Ultrasonic Flaw Detector, memeriksa sensitivitas sistem UT, dan membandingkan respons sinyal dari reflektor pada jarak yang berbeda. Aplikasinya meliputi inspeksi sambungan las, pelat baja, pressure vessel, struktur baja, forging, fabrikasi logam, komponen industri, serta berbagai pekerjaan NDT. Blok ini juga bermanfaat untuk pelatihan operator UT dalam memahami hubungan antara jarak, amplitudo, dan respons reflektor ultrasonik.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | DAC Test Block |
| Jenis | DAC / Ultrasonic Reference Block |
| Material | Carbon Steel / Baja Karbon |
| Dimensi | 25 × 50 × 200 mm |
| Jumlah Lubang | 4 lubang |
| Diameter Lubang | Ø1,5 mm |
| Fungsi Utama | Pembuatan dan verifikasi DAC Curve |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Reflektor | 4 × Through-Hole Ø1,5 mm |
| Aplikasi | Kalibrasi sensitivitas dan evaluasi amplitudo UT |
