BOF-EX adalah ekstensometer tabung tunggal dengan banyak titik ukur yang dirancang untuk aplikasi pemantauan deformasi pada batuan dan tanah. Instrumen ini menggabungkan kemudahan instalasi, desain modular, dan kemampuan retrievability penuh, menjadikannya solusi unggulan untuk pemantauan geoteknik jangka panjang.

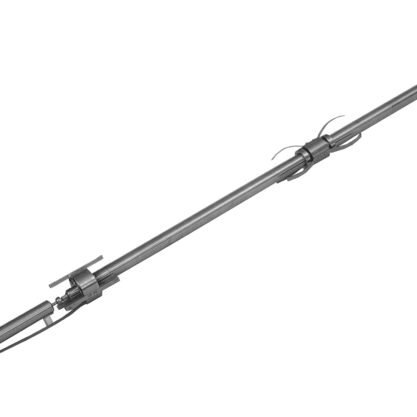

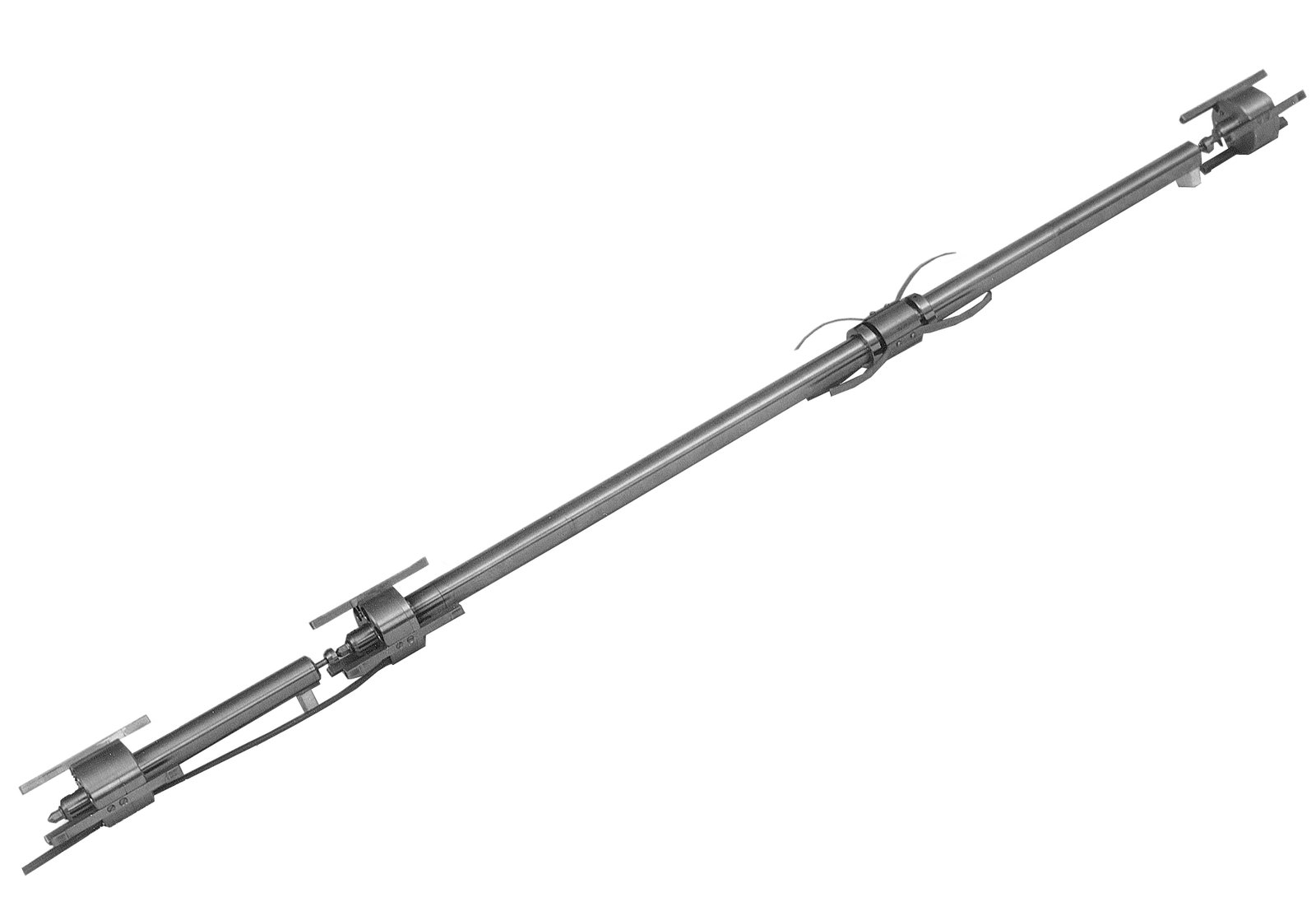

BOF-EX terdiri dari empat komponen utama: anker mekanis, modul pengukuran, tabung ekstensi, dan sentraliser. Selama instalasi, beberapa modul pengukuran dipasang secara seri dalam borehole, masing-masing terhubung oleh tabung ekstensi yang menjembatani antara anker bagian bawah dan atas. Dengan demikian, pengukuran perpindahan dilakukan langsung di dalam borehole, di beberapa titik sepanjang kedalaman lubang bor.

Komponen Utama BOF-EX

Anker Mekanis

Anker mekanis BOF-EX dirancang khusus agar sistem dapat ditarik kembali sepenuhnya setelah instalasi. Anker terdiri dari bodi silindris dan tiga sepatu penekan yang terdistribusi dengan sudut 120°. Dengan alat dan batang instalasi, anker dikencangkan dari bagian atas lubang bor hingga sepatu-sepatunya menempel ke dinding borehole. Desain ini memberikan daya cengkeram tinggi, bahkan pada lubang yang mengalami sedikit deformasi.

Modul Pengukuran

Modul pengukuran adalah kapsul kedap air yang berisi transduser perpindahan linear dengan pegas. Spindel yang bergerak dari modul ini menyentuh anker bawah pada setiap titik pemantauan untuk mengukur pergerakan relatif secara presisi.

Tabung Ekstensi

Tabung ekstensi terdiri dari potongan-potongan pipa berulir yang merentangkan antara dua anker mekanis. Untuk menjaga stabilitas dan mencegah lendutan, sentraliser dipasang secara berkala sepanjang tabung.

Instalasi BOF-EX

BOF-EX dirancang untuk dipasang dalam borehole ukuran “N” berdiameter 76 mm (3 inci) menggunakan batang instalasi. Berkat desain modularnya, prosedur instalasi menjadi sederhana dan efisien.

Untuk kondisi batuan yang tidak stabil atau berkualitas buruk, BOF-EX dapat dipasang dalam casing plastik teleskopik yang telah di-grouting sebelumnya di dalam borehole. Selain itu, alat ini juga dapat dipasang dengan metode full grouting di dalam lubang bor.

Spesifikasi Teknis BOF-EX

Tipe Transduser dan Spesifikasinya

Keunggulan BOF-EX

• Modular dan mudah dipasang di lapangan

• Cocok untuk borehole vertikal dan miring

• Dapat ditarik kembali, memudahkan pemeliharaan atau redeployment

• Tahan terhadap kondisi lapangan ekstrem

• Mendukung berbagai jenis transduser sesuai kebutuhan pengukuran
