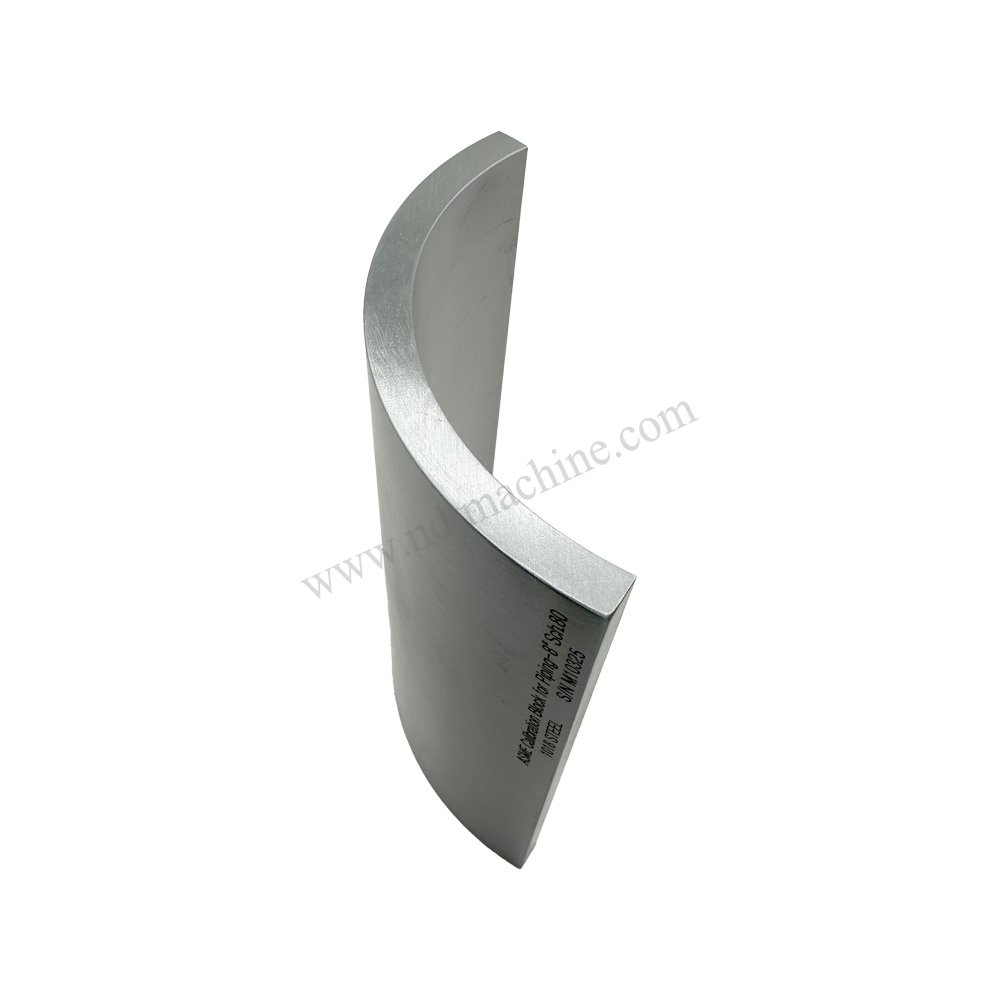

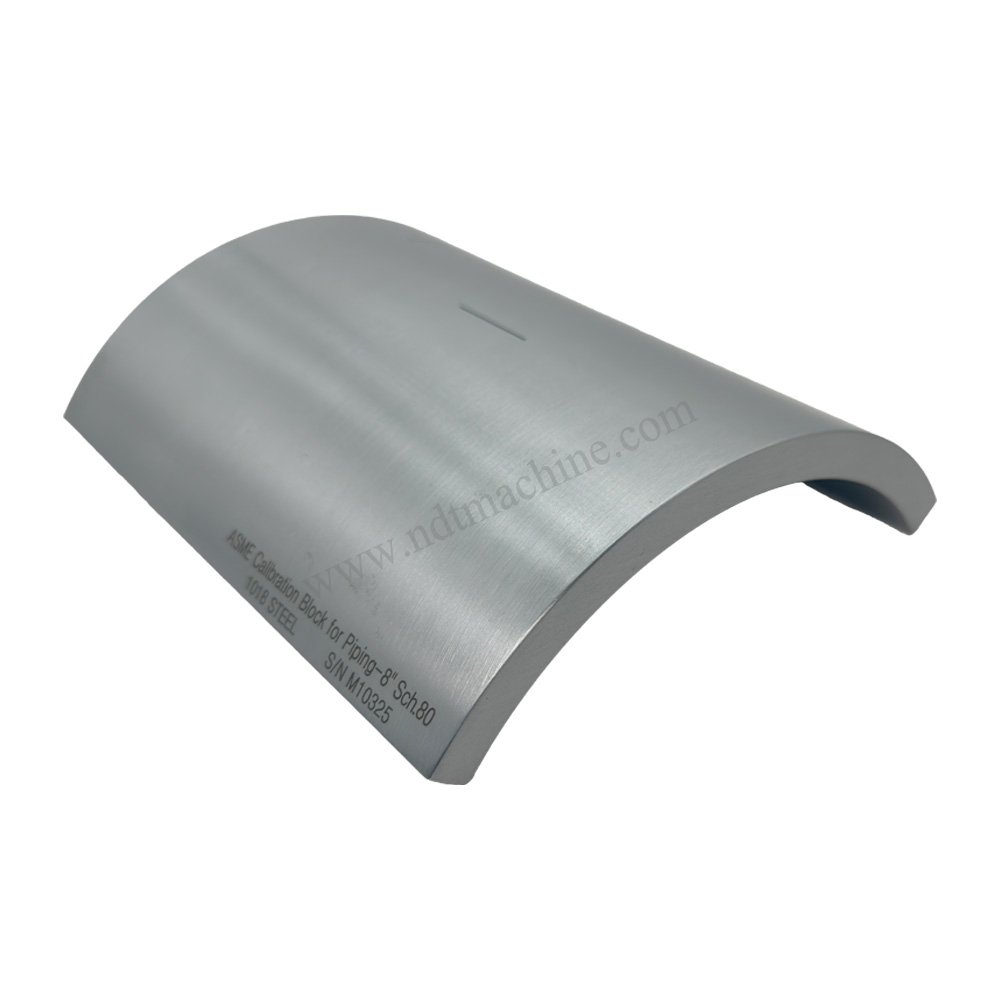

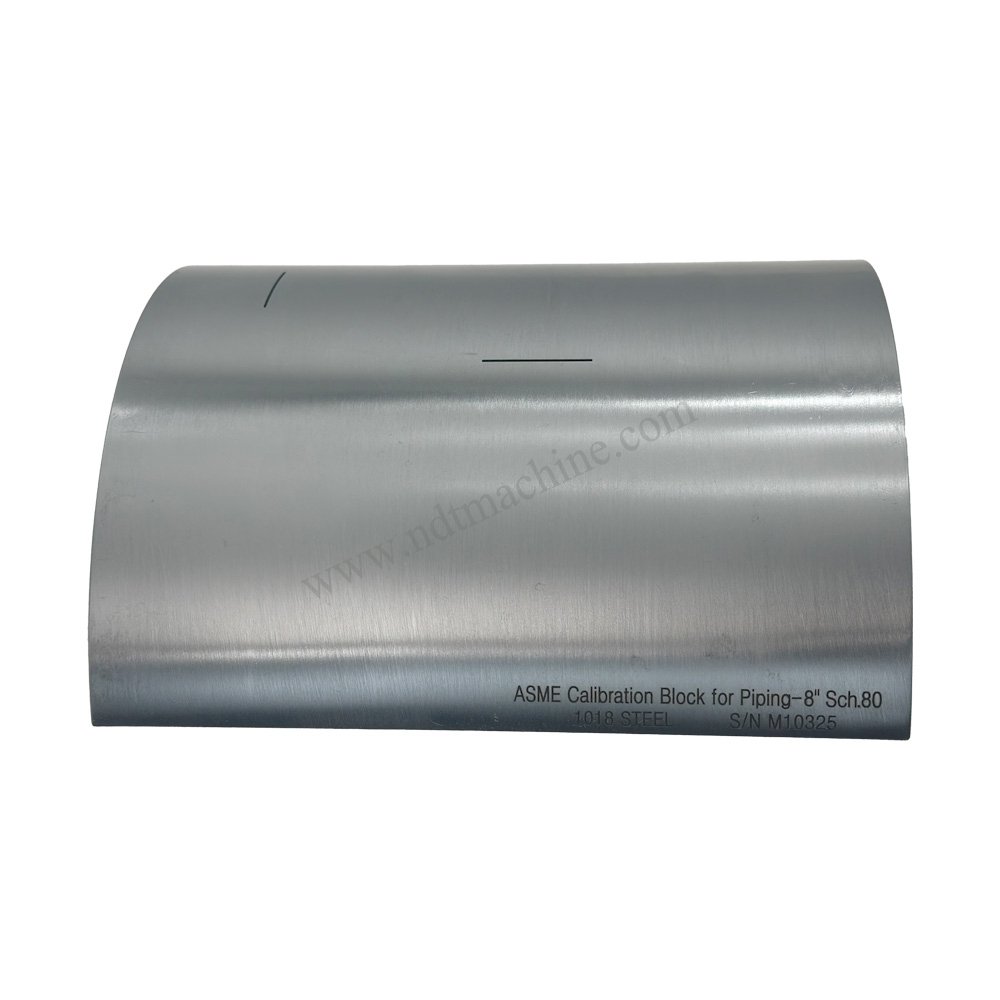

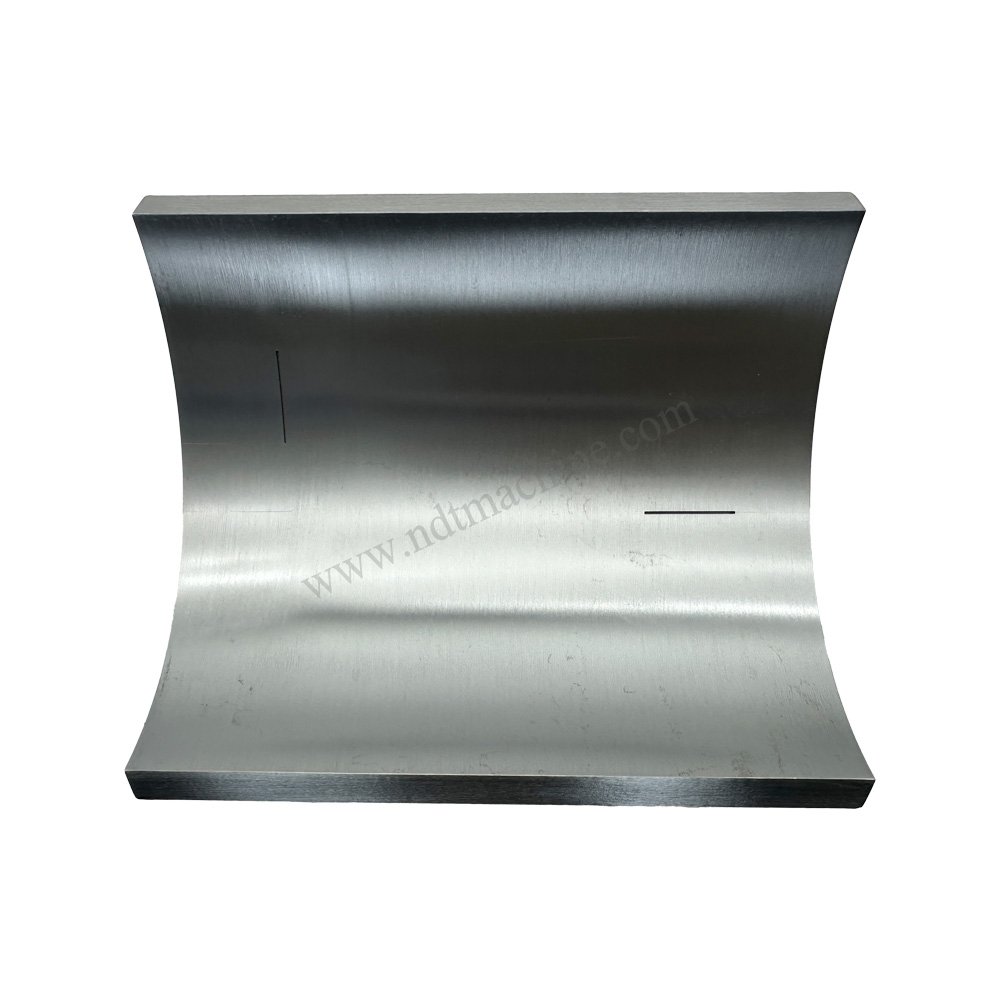

Blok Kalibrasi ASME untuk Perpipaan 8″ SCH80 (Ø219,1 × 12,7 × 210 mm) digunakan sebagai standar referensi dalam proses kalibrasi Ultrasonic Testing (UT) pada pipa berukuran 8 inci Schedule 80. Dengan dimensi yang menyerupai geometri pipa sebenarnya, blok ini memungkinkan teknisi melakukan kalibrasi time base, sensitivitas, dan sudut pemeriksaan (angle beam) secara akurat sehingga hasil inspeksi pada sambungan las, pressure vessel, boiler, dan sistem perpipaan menjadi lebih andal.
Blok kalibrasi ini diproduksi menggunakan material berkualitas melalui proses pemesinan presisi tinggi sehingga menghasilkan pantulan gelombang ultrasonik yang stabil dan konsisten. Produk ini banyak digunakan pada industri minyak dan gas, petrokimia, pembangkit listrik, manufaktur, fabrikasi perpipaan, serta perusahaan jasa Non-Destructive Testing (NDT). Material blok dapat disesuaikan dengan material benda uji, seperti baja karbon atau stainless steel, dan tersedia opsi sertifikat kalibrasi untuk memenuhi kebutuhan inspeksi sesuai standar internasional.
Fitur Utama
- Dirancang khusus untuk pipa 8″ Schedule 80 (SCH80).
- Dimensi blok Ø219,1 × 12,7 × 210 mm.
- Diproduksi sesuai ASME BPVC Section V.
- Presisi tinggi untuk kalibrasi Ultrasonic Testing (UT).
- Membantu kalibrasi time base, sensitivitas, dan angle beam.
- Kompatibel dengan berbagai Ultrasonic Flaw Detector dan probe UT.
- Material tersedia dalam baja karbon, stainless steel, atau sesuai permintaan.

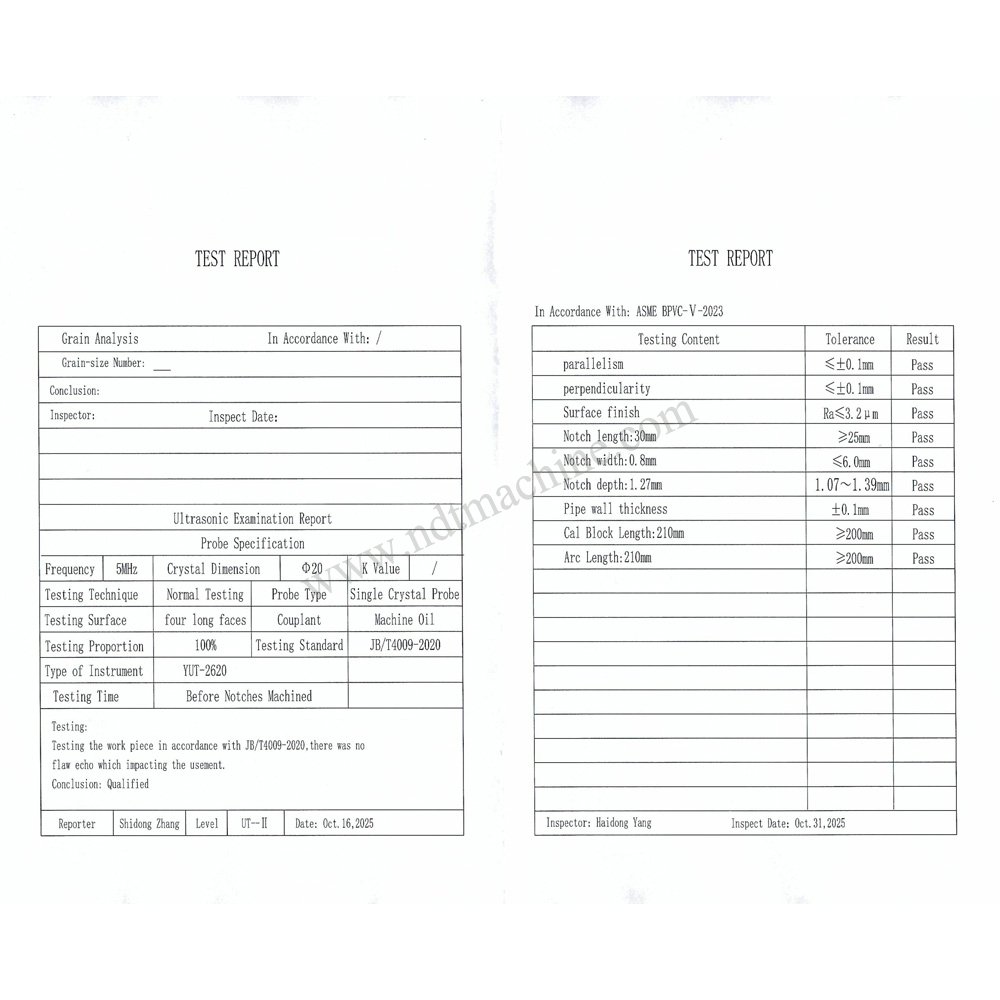

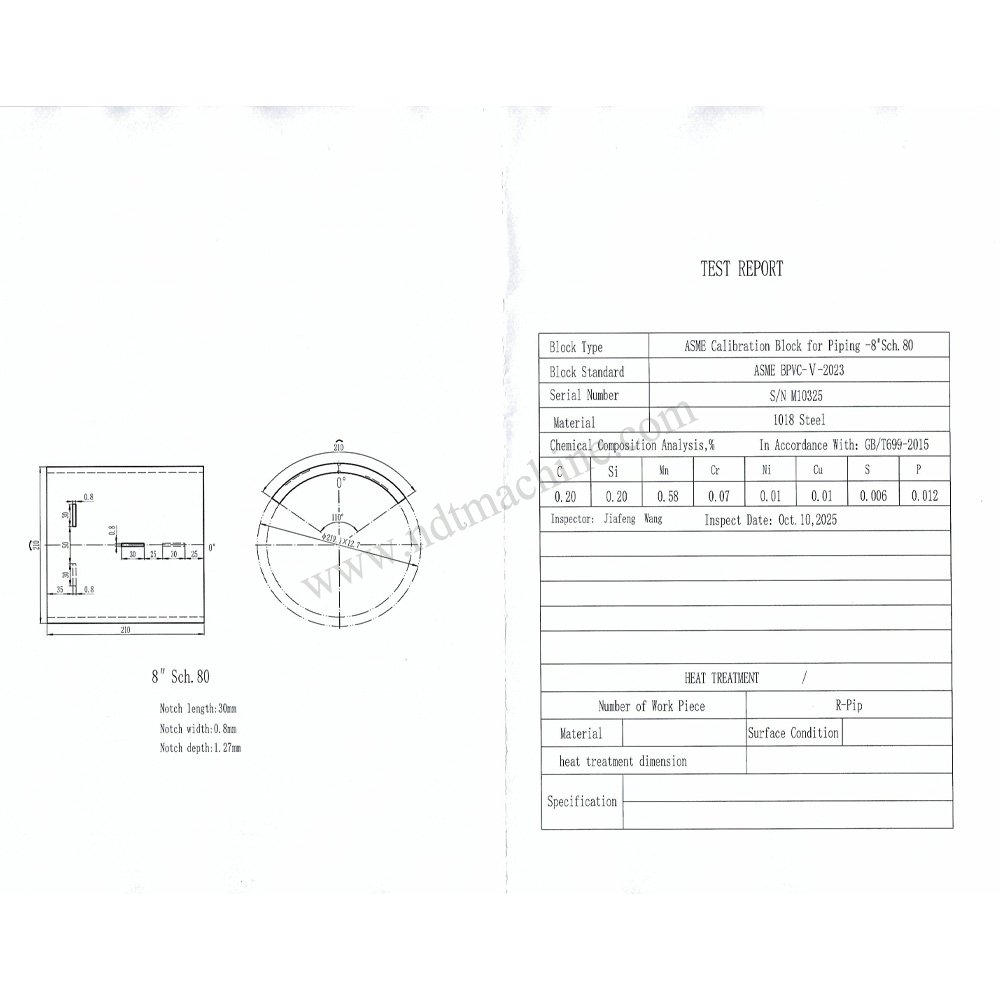

- Tersedia sertifikat kalibrasi atau inspeksi (opsional).
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASME Section V Article 4 – Ultrasonic Examination
- ASTM E164
- ASTM E317
- ISO 16810
- ISO 16811
- ISO 16826
Aplikasi
- Kalibrasi Ultrasonic Testing (UT) pada pipa 8″ SCH80.
- Inspeksi sambungan las, pipa, pressure vessel, dan boiler.
- Industri minyak dan gas, petrokimia, pembangkit listrik, dan manufaktur.
- Fabrikasi perpipaan, galangan kapal, dan konstruksi baja.
- Perusahaan jasa Non-Destructive Testing (NDT), laboratorium kalibrasi, serta Quality Control (QC) dan Quality Assurance (QA).
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi ASME untuk Perpipaan |
| Ukuran Pipa | 8 inci |
| Schedule | SCH80 |
| Diameter Luar (OD) | 219,1 mm |
| Ketebalan Dinding | 12,7 mm |
| Panjang Blok | 210 mm |
| Fungsi | Kalibrasi Ultrasonic Testing (UT) |
| Material | Baja Karbon, Stainless Steel, atau sesuai permintaan |
| Aplikasi | Kalibrasi inspeksi pipa, sambungan las, pressure vessel, dan boiler |
| Kompatibilitas | Ultrasonic Flaw Detector, Straight Beam Probe, Angle Beam Probe |
| Standar Acuan | ASME BPVC Section V, ASTM E164, ASTM E317, ISO 16810, ISO 16811 |
| Sertifikat | Opsional, tersedia sertifikat kalibrasi atau inspeksi |
