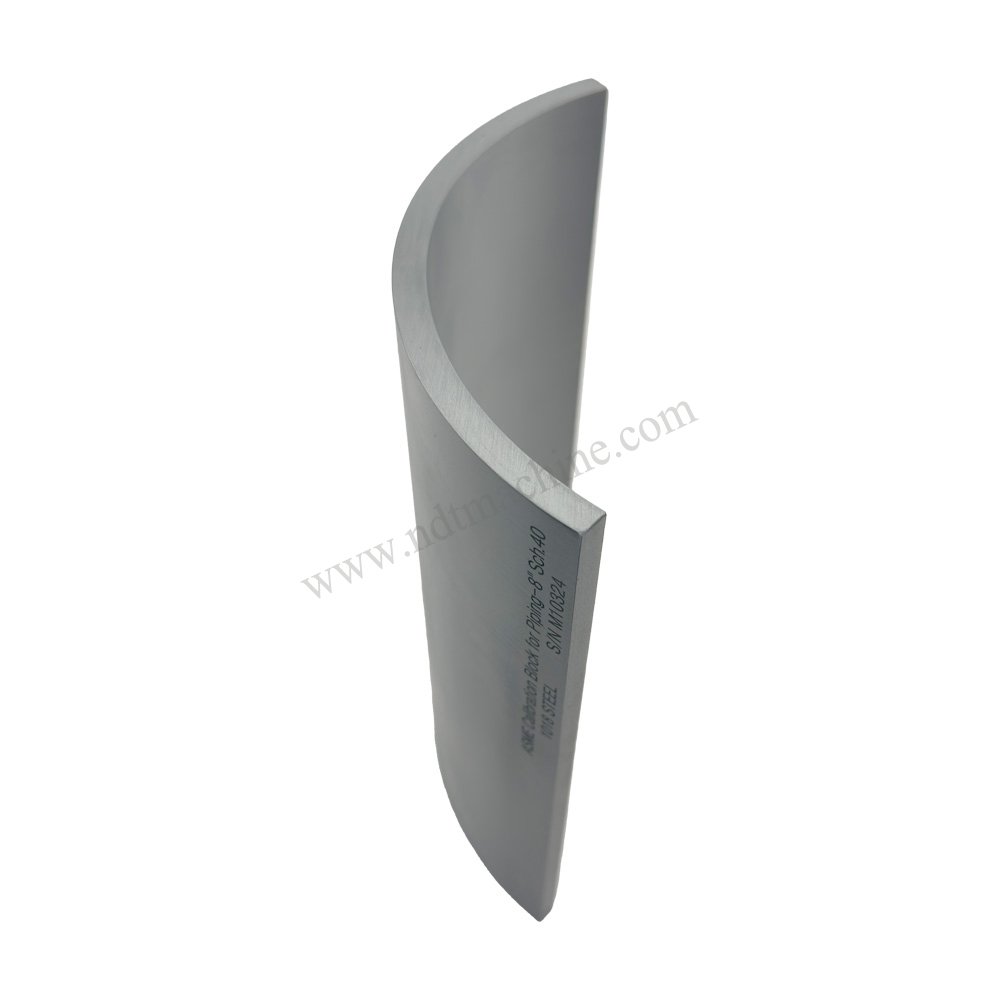

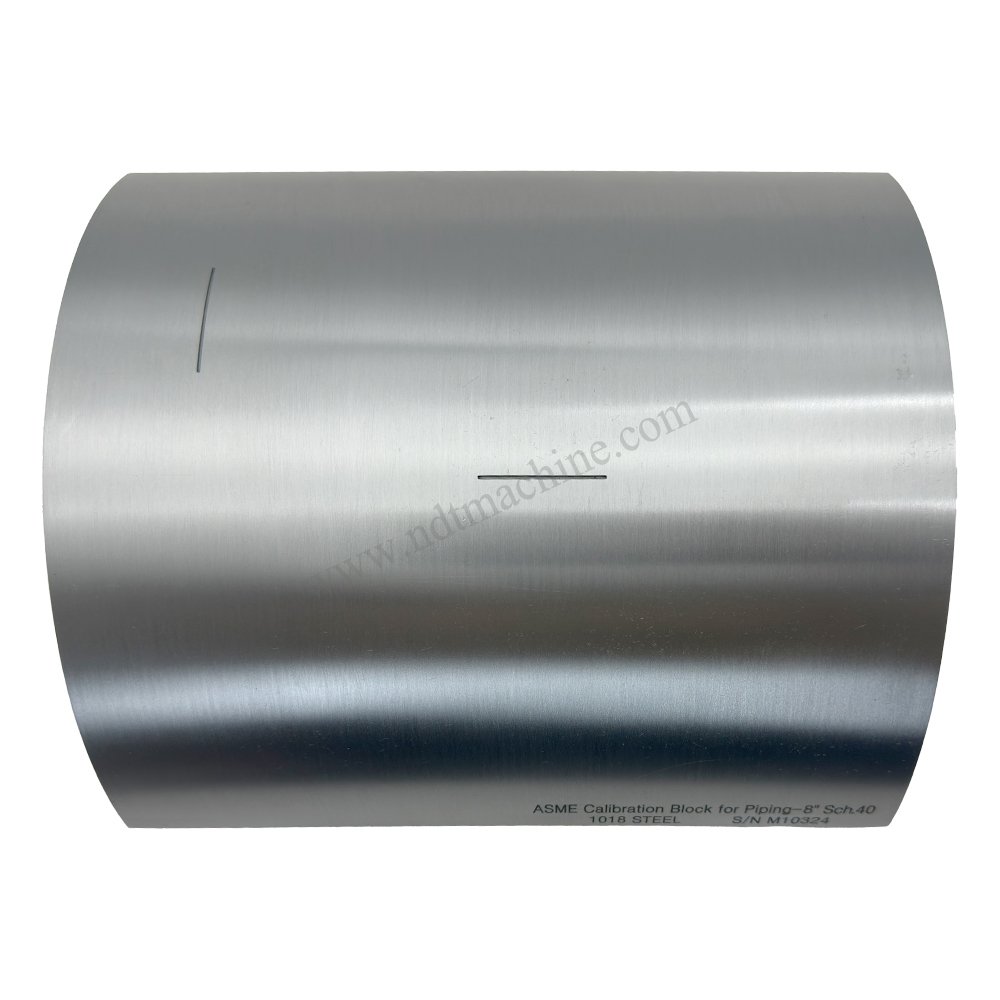

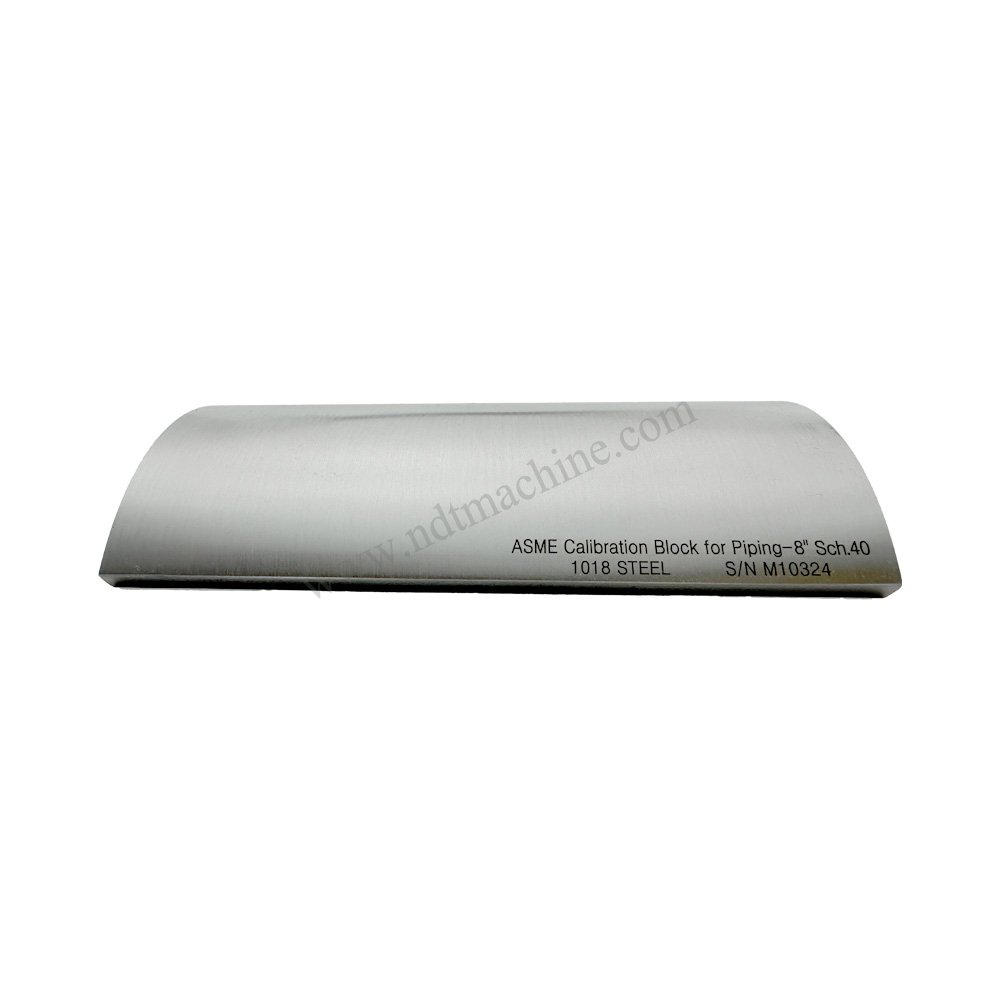

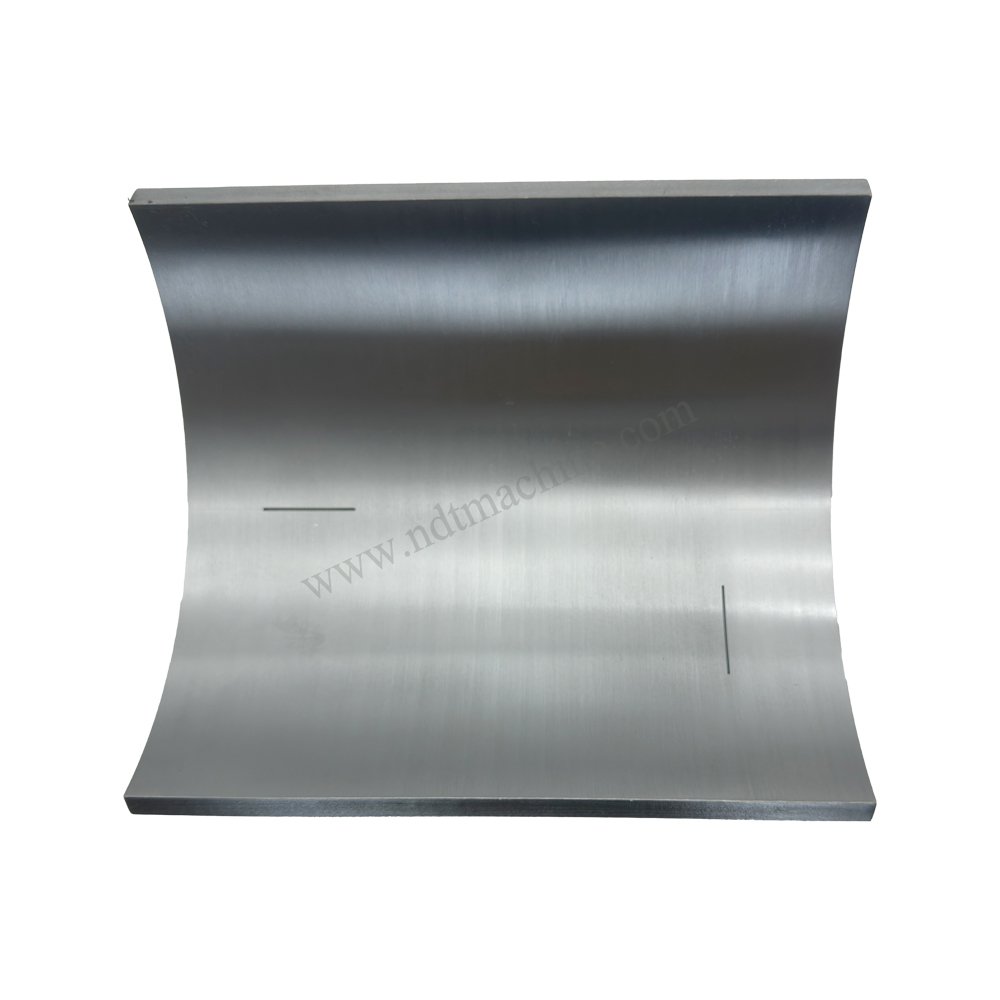

Blok Kalibrasi ASME untuk Perpipaan 8″ SCH40 (Ø219,1 × 8,18 × 210 mm) digunakan sebagai standar referensi dalam proses kalibrasi Ultrasonic Testing (UT) pada pipa berukuran 8 inci Schedule 40. Dengan dimensi yang menyerupai kondisi pipa sebenarnya, blok ini membantu teknisi melakukan kalibrasi time base, sensitivitas, dan sudut pemeriksaan (angle beam) secara akurat sehingga hasil inspeksi menjadi lebih konsisten dan andal.
Diproduksi menggunakan material berkualitas dengan proses pemesinan presisi tinggi, blok kalibrasi ini memberikan pantulan gelombang ultrasonik yang stabil untuk mendukung inspeksi sambungan las, pressure vessel, boiler, dan sistem perpipaan. Produk ini banyak digunakan pada industri minyak dan gas, petrokimia, pembangkit listrik, manufaktur, serta perusahaan jasa Non-Destructive Testing (NDT). Material blok dapat disesuaikan dengan material benda uji dan tersedia opsi sertifikat kalibrasi untuk memenuhi kebutuhan inspeksi sesuai standar internasional.
Fitur Utama
- Dirancang khusus untuk pipa 8″ Schedule 40 (SCH40).
- Dimensi blok Ø219,1 × 8,18 × 210 mm.
- Diproduksi sesuai ASME BPVC Section V.
- Presisi tinggi untuk kalibrasi Ultrasonic Testing (UT).
- Membantu kalibrasi time base, sensitivitas, dan angle beam.
- Kompatibel dengan berbagai Ultrasonic Flaw Detector dan probe UT.
- Material tersedia dalam baja karbon, stainless steel, atau sesuai permintaan.

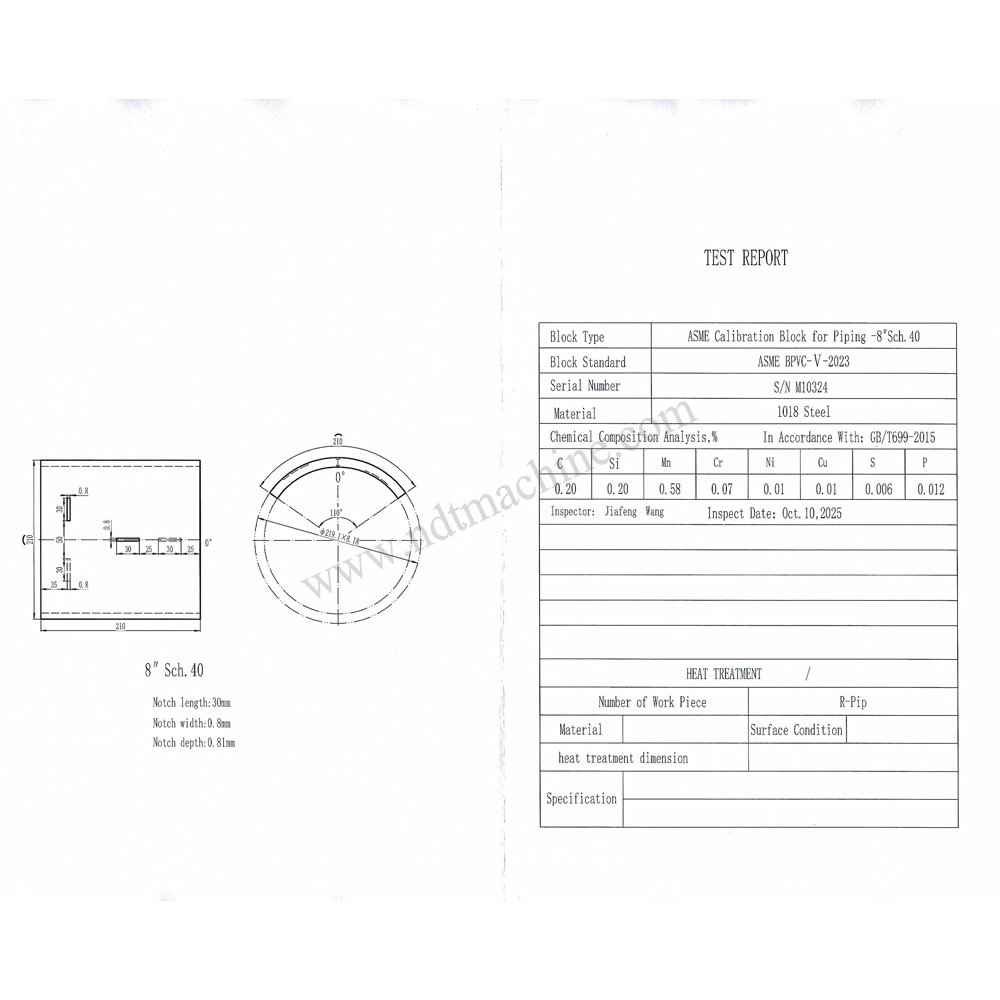

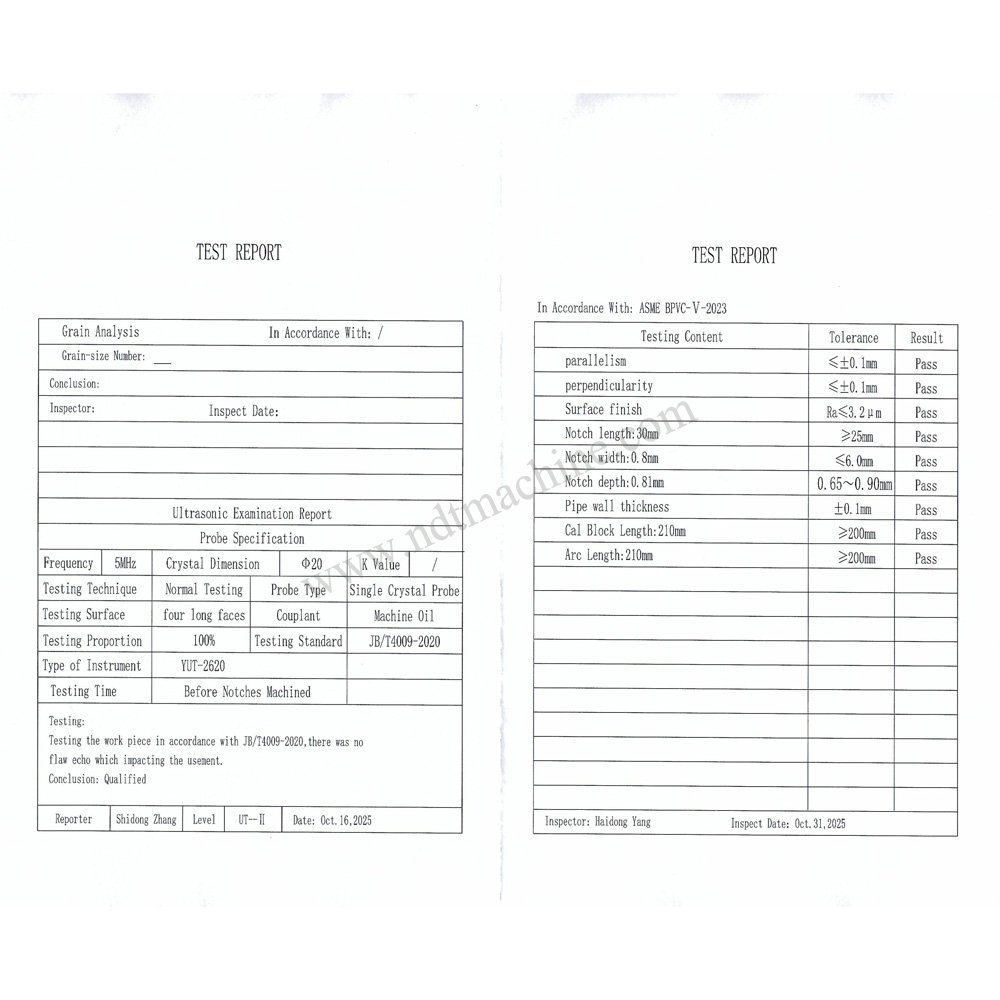

- Tersedia sertifikat kalibrasi atau inspeksi (opsional).
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASME Section V Article 4 – Ultrasonic Examination
- ASTM E164
- ASTM E317
- ISO 16810
- ISO 16811
- ISO 16826
Aplikasi
- Kalibrasi Ultrasonic Testing (UT) pada pipa 8″ SCH40.
- Inspeksi sambungan las, pipa, pressure vessel, dan boiler.
- Industri minyak dan gas, petrokimia, pembangkit listrik, dan manufaktur.
- Fabrikasi perpipaan, galangan kapal, dan konstruksi baja.
- Perusahaan jasa Non-Destructive Testing (NDT), laboratorium kalibrasi, serta Quality Control (QC) dan Quality Assurance (QA).
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi ASME untuk Perpipaan |
| Ukuran Pipa | 8 inci |
| Schedule | SCH40 |
| Diameter Luar (OD) | 219,1 mm |
| Ketebalan Dinding | 8,18 mm |
| Panjang Blok | 210 mm |
| Fungsi | Kalibrasi Ultrasonic Testing (UT) |
| Material | Baja Karbon, Stainless Steel, atau sesuai permintaan |
| Aplikasi | Kalibrasi inspeksi pipa, sambungan las, pressure vessel, dan boiler |
| Kompatibilitas | Ultrasonic Flaw Detector, Straight Beam Probe, Angle Beam Probe |
| Standar Acuan | ASME BPVC Section V, ASTM E164, ASTM E317, ISO 16810, ISO 16811 |
| Sertifikat | Opsional, tersedia sertifikat kalibrasi atau inspeksi |
