Blok kalibrasi ini berfungsi untuk mengatur time base (jarak), sensitivitas, angle beam, serta memverifikasi performa probe ultrasonik sebelum pengujian dilakukan. Diproduksi menggunakan material berkualitas melalui proses pemesinan presisi tinggi, blok ini menghasilkan pantulan gelombang ultrasonik yang stabil sehingga mendukung pengukuran yang konsisten dan sesuai dengan persyaratan ASME Boiler and Pressure Vessel Code (BPVC) Section V.
Produk ini banyak digunakan di industri minyak dan gas, petrokimia, pembangkit listrik, fabrikasi perpipaan, galangan kapal, manufaktur, dan perusahaan jasa Non-Destructive Testing (NDT). Material blok dapat disesuaikan dengan material benda uji, seperti baja karbon, stainless steel, maupun material khusus lainnya, serta tersedia opsi sertifikat kalibrasi untuk memenuhi kebutuhan dokumentasi dan ketertelusuran pengukuran.
Fitur Utama
- Dirancang khusus untuk pipa 4″ Schedule 40 (SCH40).
- Dimensi blok Ø114,3 × 6,02 × 210 mm.
- Diproduksi sesuai standar ASME BPVC Section V.
- Presisi tinggi untuk kalibrasi Ultrasonic Testing (UT).
- Membantu kalibrasi time base, sensitivitas, dan angle beam.
- Menghasilkan pantulan gelombang ultrasonik yang stabil dan konsisten.
- Kompatibel dengan berbagai Ultrasonic Flaw Detector dan probe UT.
- Material dapat disesuaikan dengan material benda uji.
- Tersedia sertifikat kalibrasi atau inspeksi (opsional).
- Cocok untuk inspeksi pipa, sambungan las, pressure vessel, dan boiler.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASME Section V Article 4 – Ultrasonic Examination
- ASTM E164
- ASTM E317
- ISO 16810
- ISO 16811
- ISO 16826
Aplikasi
- Kalibrasi Ultrasonic Testing (UT) pada pipa 4″ SCH40.
- Inspeksi sambungan las, pipa, pressure vessel, dan boiler.
- Industri minyak dan gas, petrokimia, pembangkit listrik, dan manufaktur.
- Fabrikasi perpipaan, galangan kapal, dan konstruksi baja.
- Perusahaan jasa Non-Destructive Testing (NDT), laboratorium kalibrasi, serta departemen Quality Control (QC) dan Quality Assurance (QA).

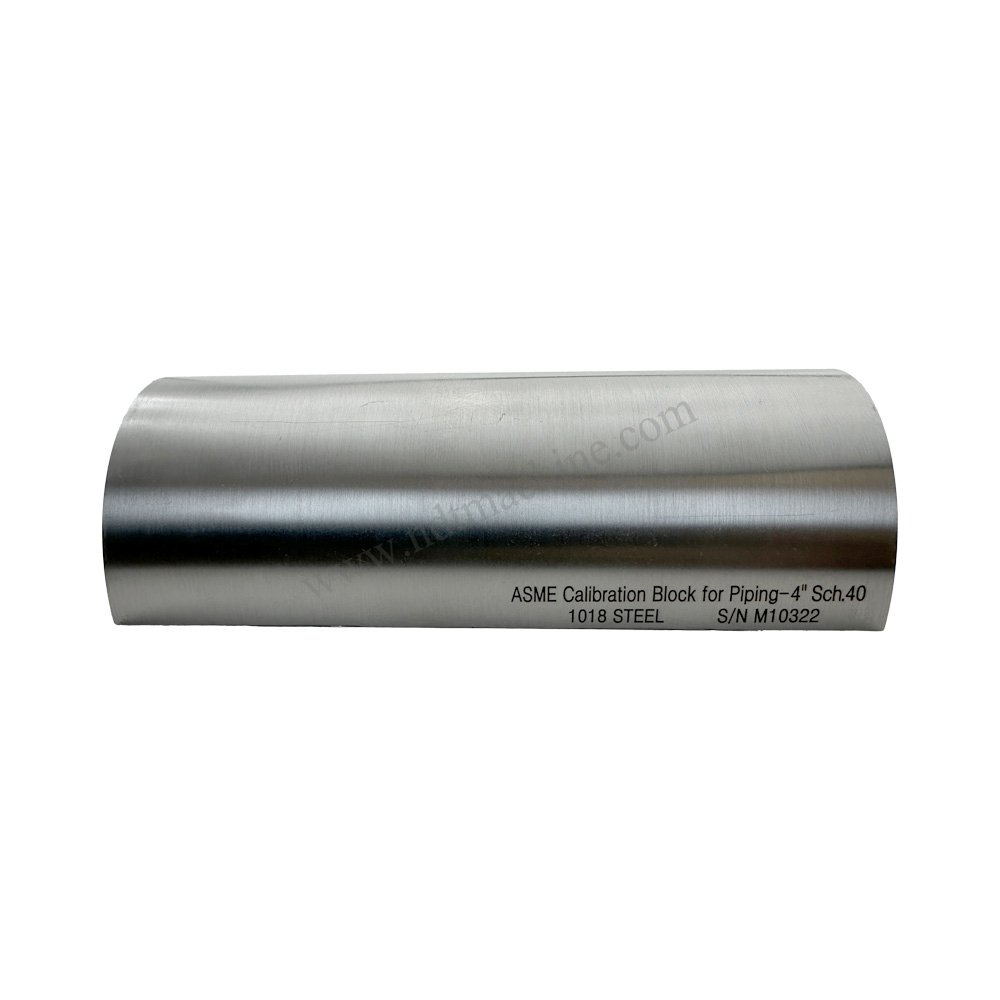

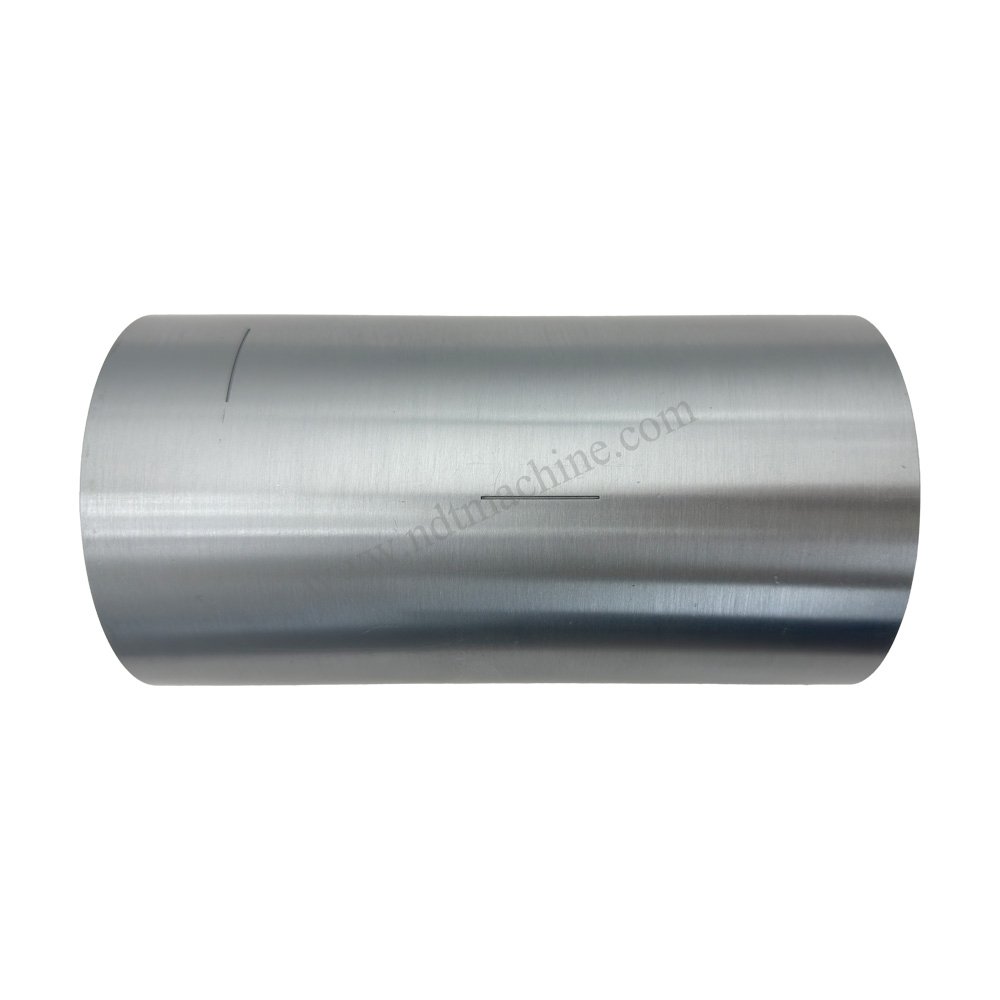

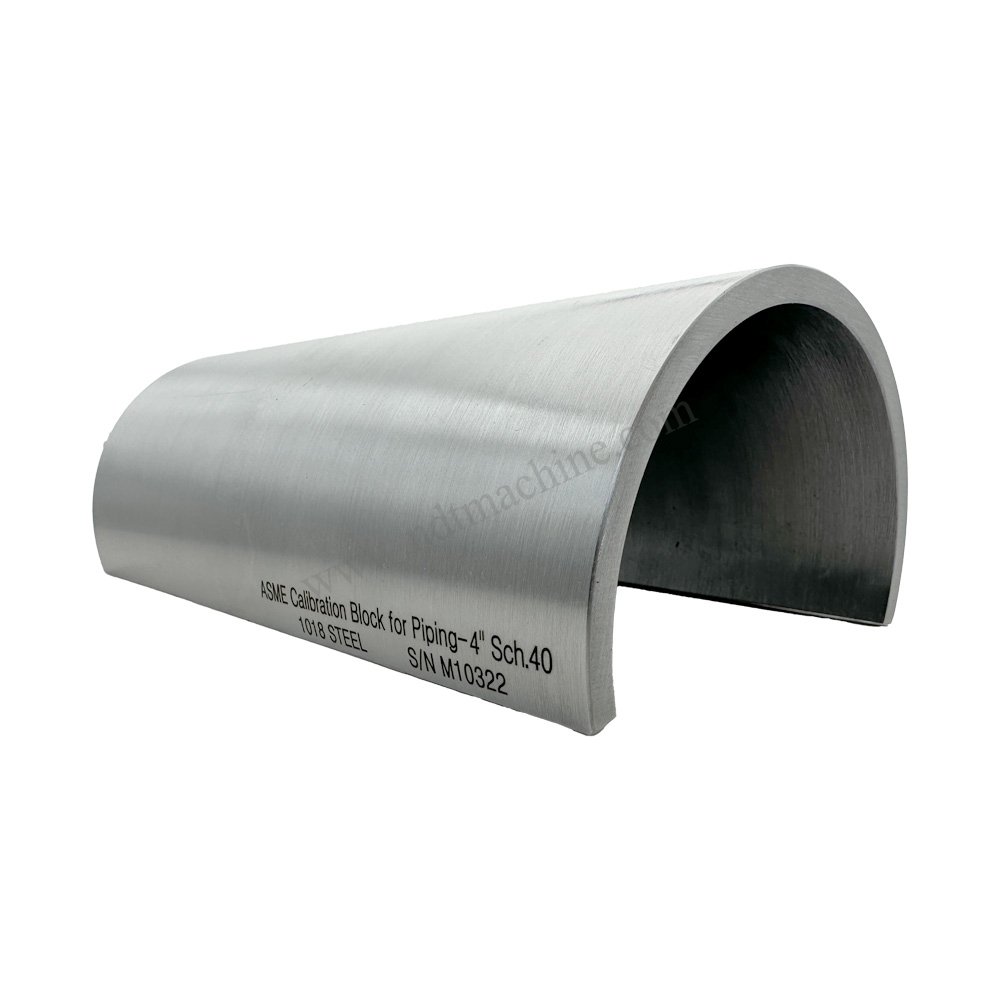

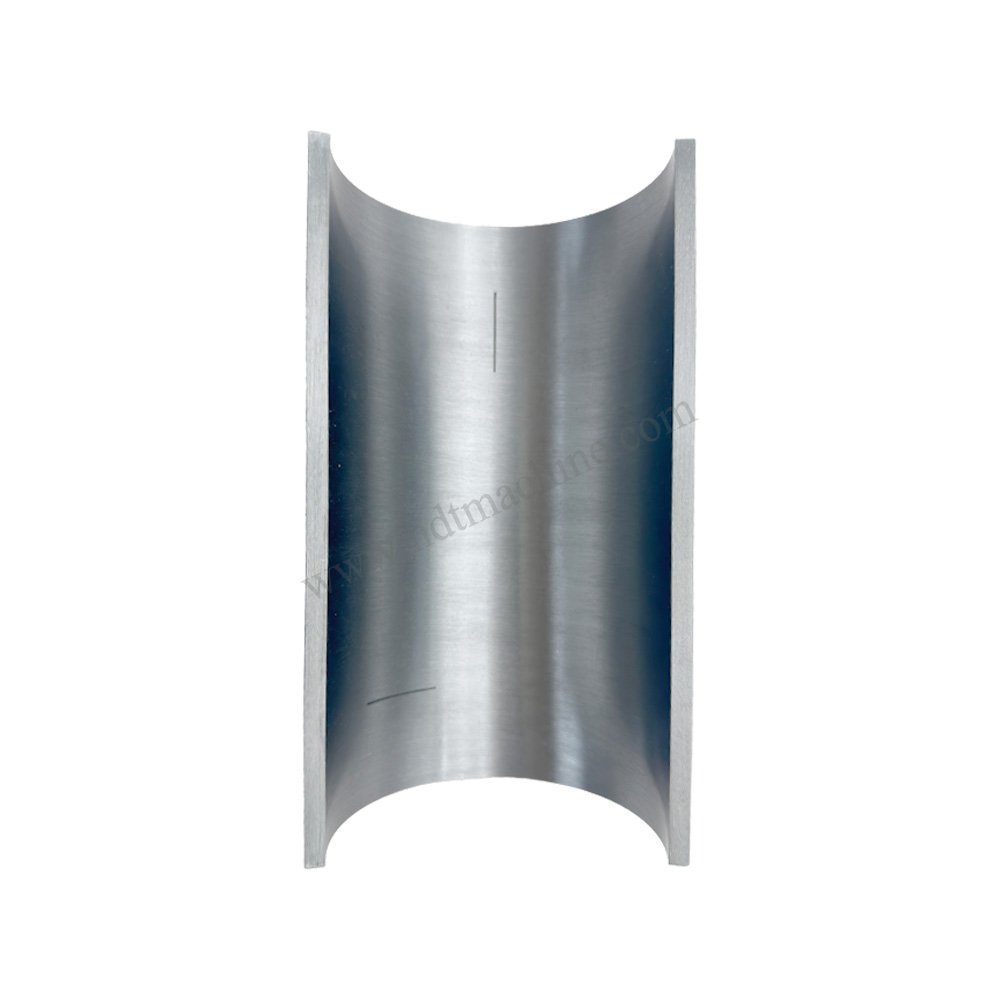

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi ASME untuk Perpipaan |
| Ukuran Pipa | 4 inci |
| Schedule | SCH40 |
| Diameter Luar (OD) | 114,3 mm |
| Ketebalan Dinding | 6,02 mm |
| Panjang Blok | 210 mm |
| Fungsi | Kalibrasi Ultrasonic Testing (UT) |
| Material | Baja Karbon, Stainless Steel, atau sesuai permintaan |
| Aplikasi | Kalibrasi inspeksi pipa, sambungan las, pressure vessel, dan boiler |
| Kompatibilitas | Ultrasonic Flaw Detector, Straight Beam Probe, Angle Beam Probe |
| Standar Acuan | ASME BPVC Section V, ASTM E164, ASTM E317, ISO 16810, ISO 16811 |

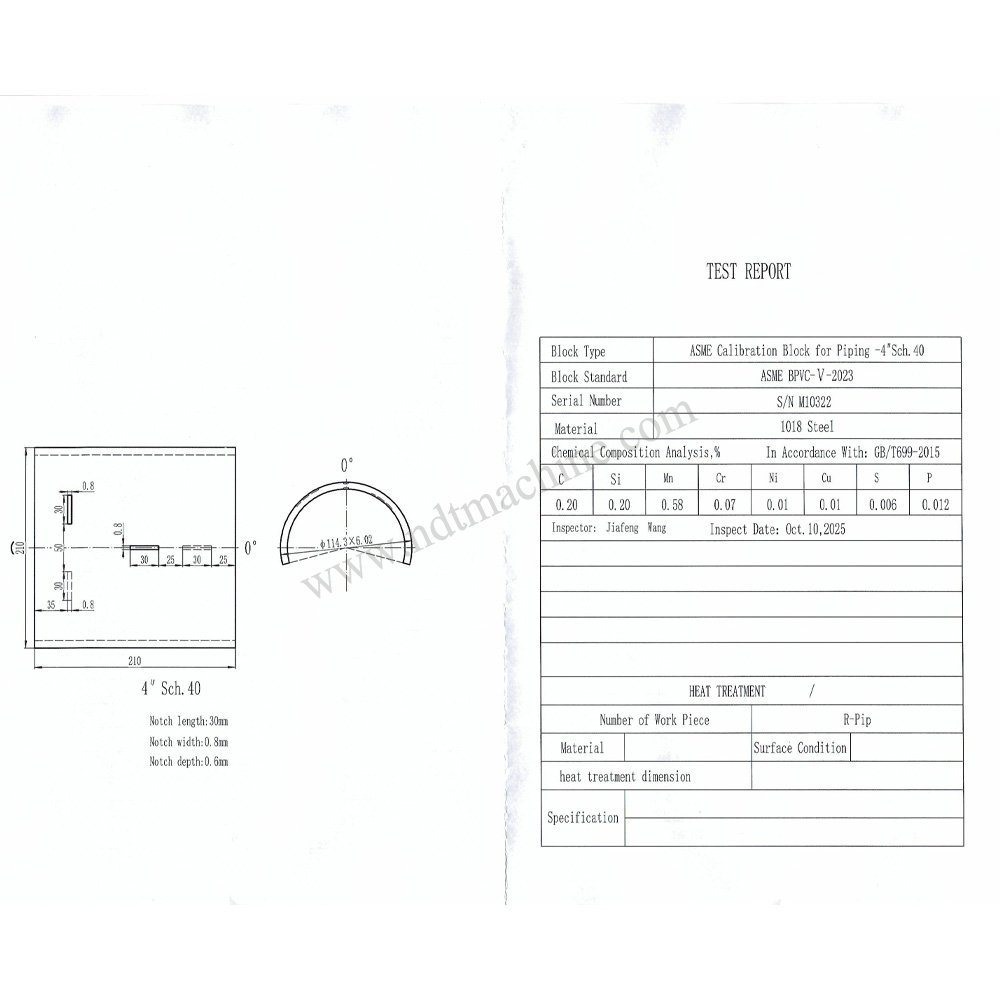

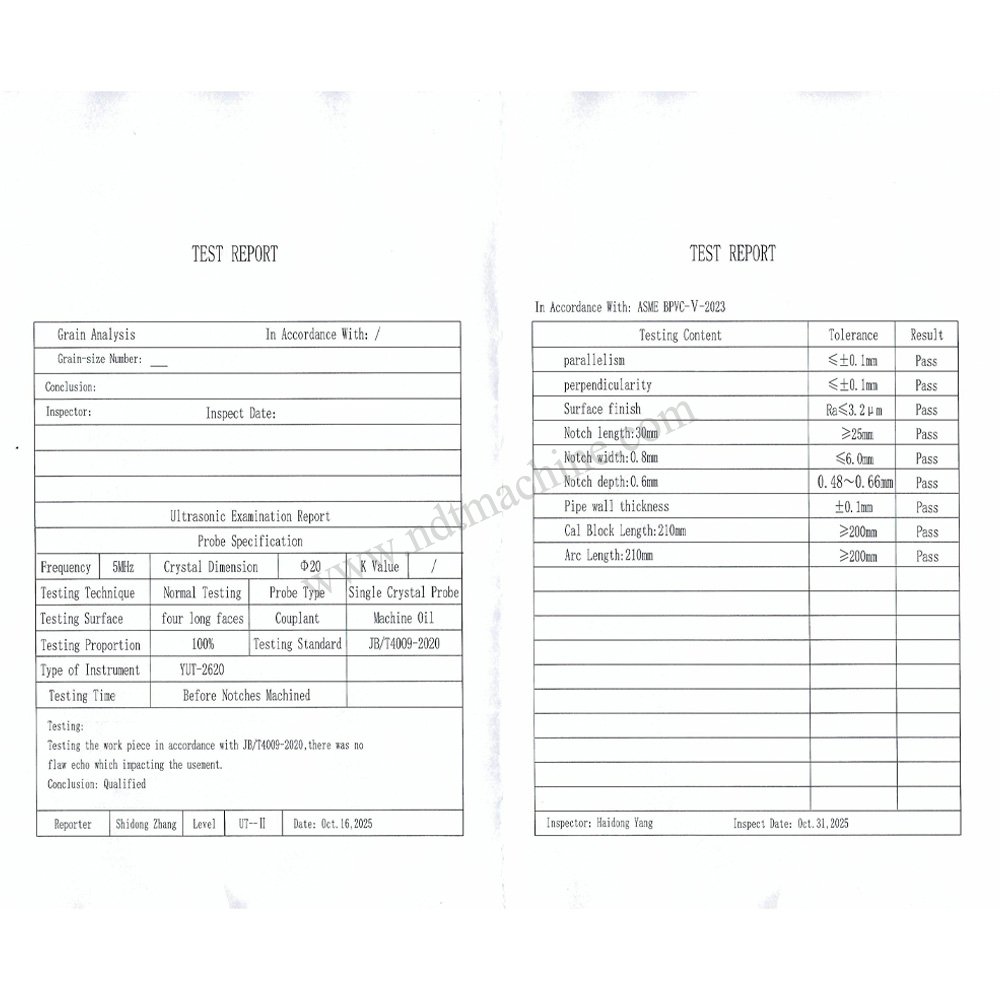

| Sertifikat | Opsional, tersedia sertifikat kalibrasi atau inspeksi |
