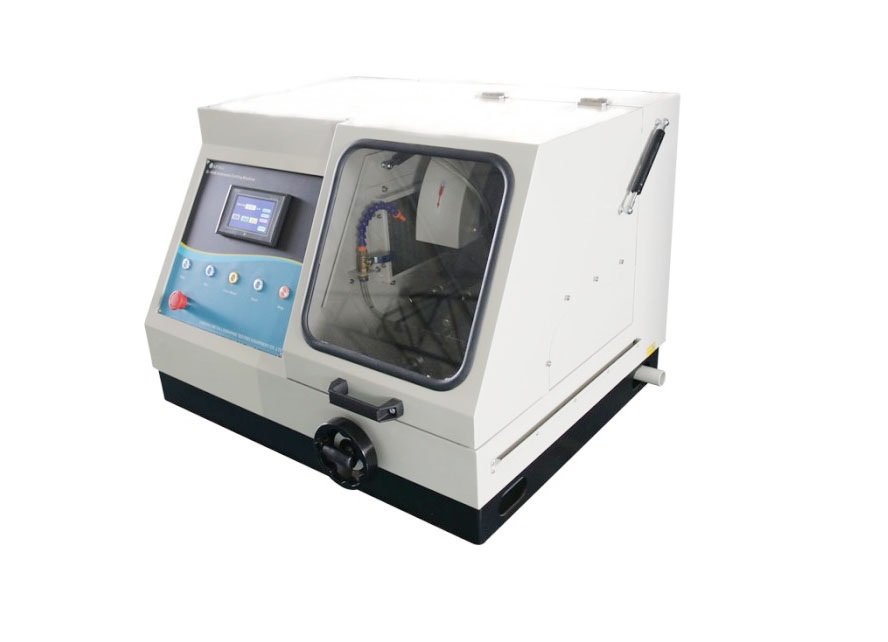

Automatic Metallographic Sample Cutting Machine TIME-SQ100B
Automatic Metallographic Sample Cutting Machine TIME-SQ100B adalah mesin pemotong sampel metalografi otomatis yang dirancang untuk menghasilkan preparasi spesimen yang presisi, cepat, dan minim deformasi. Mesin ini mendukung mode pemotongan manual maupun otomatis, dilengkapi sistem pendingin sirkulasi air, layar kontrol digital, serta ruang pemotongan yang luas sehingga mampu memotong berbagai jenis material dengan hasil yang konsisten. Dengan konstruksi kokoh dan pengoperasian yang mudah, TIME-SQ100B menjadi solusi ideal untuk kebutuhan Quality Control (QC), laboratorium metalografi, penelitian material, serta industri manufaktur.
Fitur Utama
Sistem Kontrol
- Menggunakan layar digital untuk pengaturan dan pemantauan proses pemotongan.
- Kecepatan feed dapat diatur sebelum proses pemotongan.
- Menampilkan kedalaman pemotongan secara real-time melalui LCD.
- Stroke meja kerja sumbu Y hingga 200 mm.
- Mendukung pemrograman pola untuk pemotongan berulang (batch cutting).
- Dilengkapi fungsi reset pisau otomatis.
- Struktur pemotongan tertutup dengan sakelar pengaman dan jendela plexiglass transparan untuk memantau proses.
Sistem Pendingin
- Menggunakan pendingin sirkulasi air otomatis untuk mencegah sampel mengalami kerusakan akibat panas selama proses pemotongan.
Penjepit Sampel
- Struktur penjepit dua sisi untuk menjaga spesimen tetap stabil.
- Rahang penjepit dan meja kerja terbuat dari stainless steel yang tahan lama serta mudah dirawat.
Aplikasi
- Preparasi sampel metalografi sebelum proses grinding, polishing, dan pengamatan mikroskop.
- Pemotongan spesimen baja, besi cor, stainless steel, logam non-ferrous, dan paduan logam.
- Laboratorium Quality Control (QC) dan pengujian material.
- Universitas, lembaga penelitian dan pengembangan (R&D).
- Industri manufaktur, otomotif, dirgantara, metalurgi, dan fabrikasi logam.
- Persiapan sampel untuk analisis struktur mikro dan pengujian sifat material.
Kelengkapan Standar
| Nama | Jumlah |
|---|---|
| Mesin Pemotong | 1 set |
| Mata Potong | 1 pcs |
| Selang Masuk Air | 1 pcs |
| Selang Keluar Air | 1 pcs |
| Tangki Air (termasuk pompa) | 1 set |
| Pelumas Anti Karat | 1 pcs |
| Buku Panduan | 1 pcs |
| Sertifikat Produk | 1 pcs |
| Daftar Kemasan | 1 pcs |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Struktur | Desktop |
| Versi Floor Standing | Opsional |
| Material Bodi | Baja |
| Diameter Potong Maksimum | 100 mm |
| Ukuran Meja Potong | 290 × 300 mm |
| Mata Potong | 350 × 2,5 × 32 mm |
| Penjepit Sampel | Penjepit kiri dan kanan, area potong di tengah |
| Metode Pemotongan | Manual / Otomatis |
| Metode Feed | Manual / Otomatis |
| Kecepatan Feed | 0,1–3,0 mm/detik |
| Mode Pemotongan | Intermittent (logam) & Continuous (non-logam) |
| Jarak Pemotongan | 0–200 mm |
| Sistem Reset | Otomatis |
| Sistem Pendingin | Pendingin air otomatis |
| Kecepatan Spindle | 2200 rpm |
| Daya | 3 Fasa 380V, 50Hz, 3 kW |
| Kapasitas Tangki Air | 50 Liter |
| Dimensi Tangki Air | 440 × 320 × 250 mm |
| Berat Bersih Tangki | 21 kg |
| Berat Kotor Tangki | 27 kg |
| Berat Bersih Desktop | 210 kg |
| Berat Kotor Desktop | 250 kg |
| Dimensi Desktop | 880 × 800 × 600 mm |
| Berat Bersih Floor Type | 246 kg (Opsional) |
| Berat Kotor Floor Type | 288 kg (Opsional) |
| Dimensi Floor Type | 880 × 800 × 1300 mm (Opsional) |
| Jenis Mata Potong | Berlian, Silicon Carbide, dll. (Opsional) |
| Penjepit Khusus | Disc Fixture, Rack Fixture, Universal Fixture (Opsional) |
