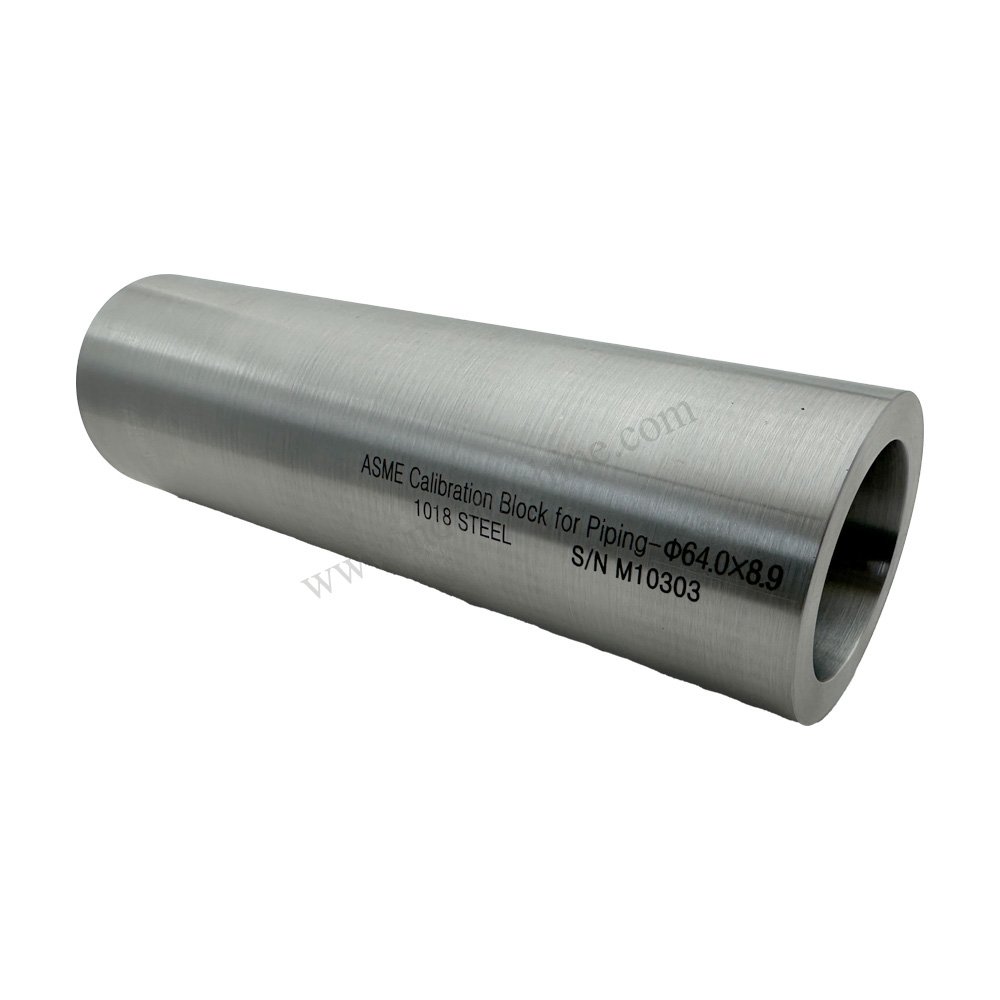

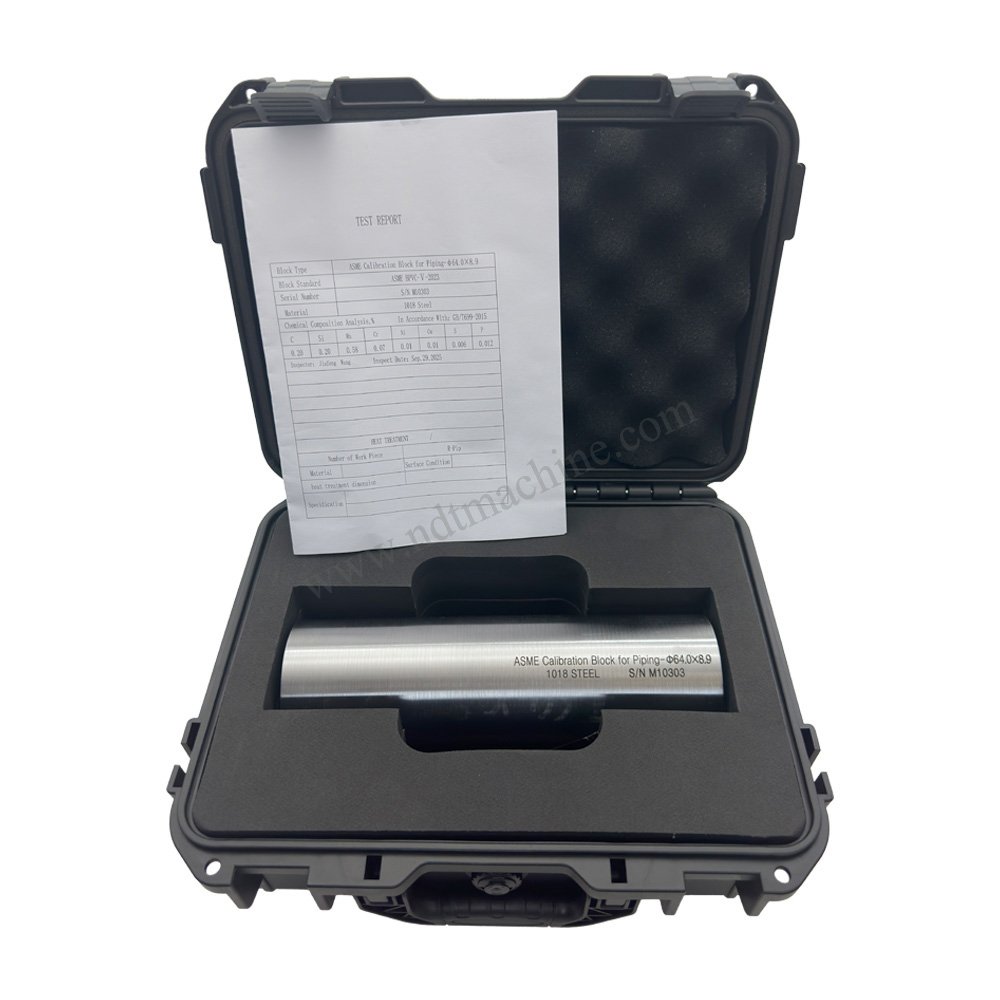

Pada sistem perpipaan yang mengalirkan fluida bertekanan tinggi, kualitas inspeksi ultrasonik sangat dipengaruhi oleh proses kalibrasi instrumen sebelum pengujian dilakukan. ASME Calibration Block Ø64,0 × 8,9 × 210 mm dirancang dengan radius yang identik dengan pipa sebenarnya sehingga mampu menghasilkan respons gelombang ultrasonik yang lebih representatif dibandingkan blok kalibrasi datar.

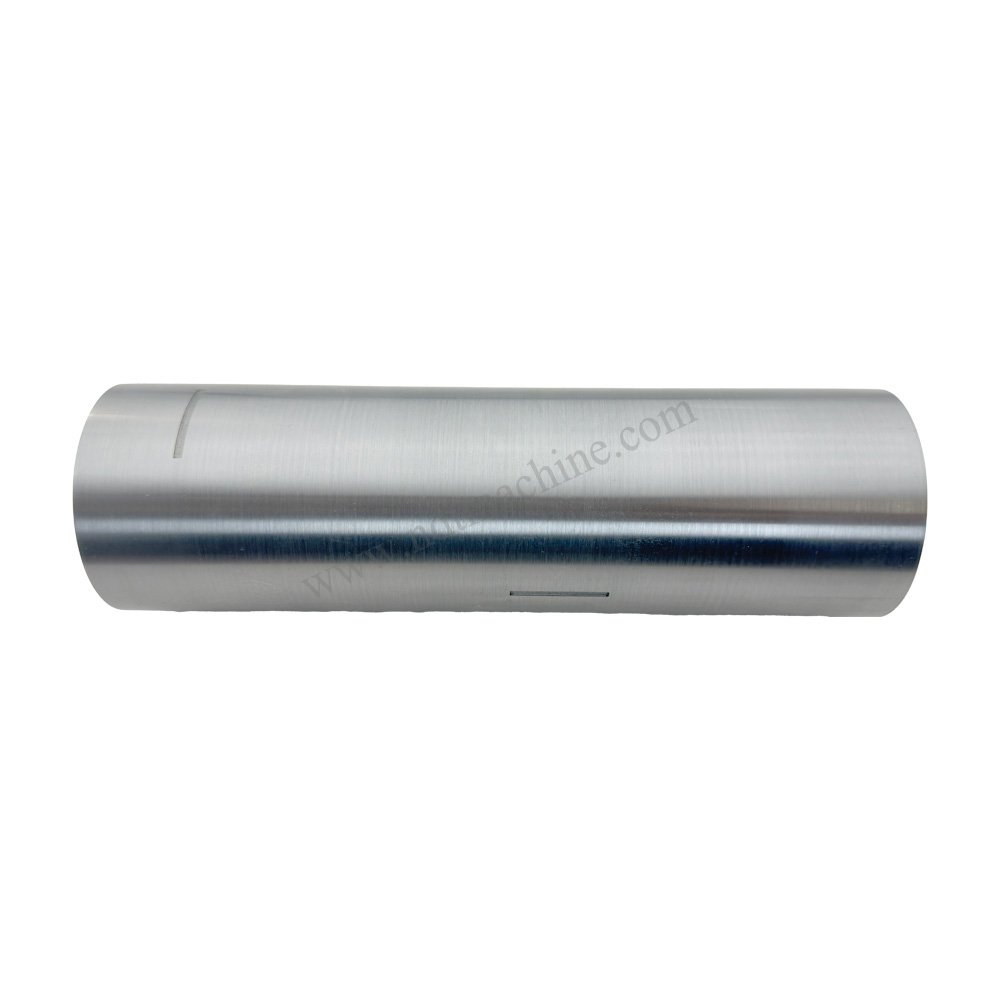

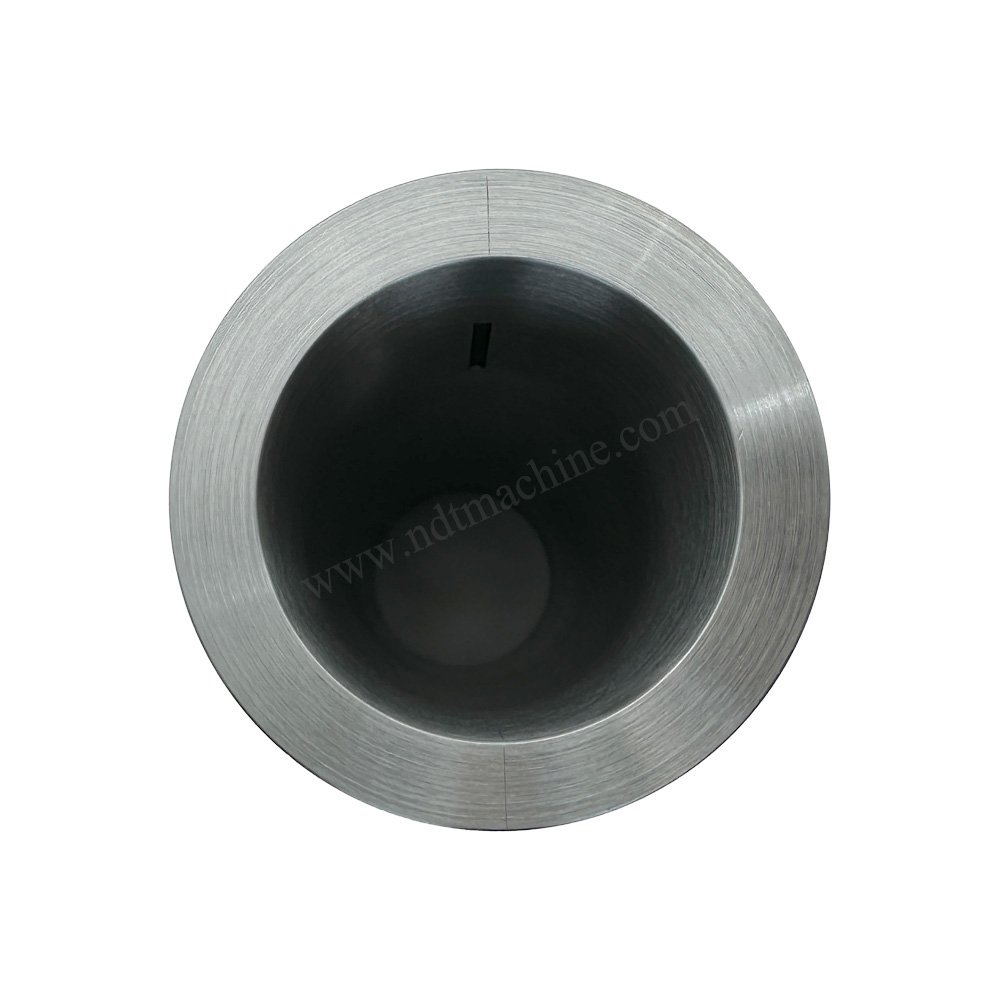

Reflektor berupa slot sedalam 0,9 mm memungkinkan operator mengevaluasi kemampuan deteksi cacat internal, mengatur level gain, serta memastikan akurasi pembacaan sinyal pantul. Blok ini diproduksi menggunakan teknologi CNC machining dengan tingkat presisi tinggi sehingga memiliki toleransi dimensi yang konsisten. Produk ini sangat cocok digunakan pada inspeksi pipa proses, jalur distribusi fluida, sistem hidrolik industri, dan berbagai aplikasi Non-Destructive Testing (NDT) yang memerlukan hasil pengujian andal.
Fitur Utama
- Dikembangkan khusus untuk pipa Ø64,0 mm dengan ketebalan 8,9 mm.
- Reflektor slot 0,9 mm untuk kalibrasi sensitivitas dan evaluasi performa alat UT.
- Geometri mengikuti radius pipa aktual sehingga meningkatkan akurasi inspeksi.
- Diproduksi melalui proses CNC machining dengan presisi tinggi.
- Stabil digunakan untuk kalibrasi berulang pada berbagai kondisi inspeksi.
- Permukaan kontak dipoles halus untuk menghasilkan transmisi gelombang ultrasonik yang optimal.
- Kompatibel dengan berbagai jenis probe kontak lurus maupun probe sudut.
- Dapat diproduksi menggunakan material khusus sesuai spesifikasi pelanggan.

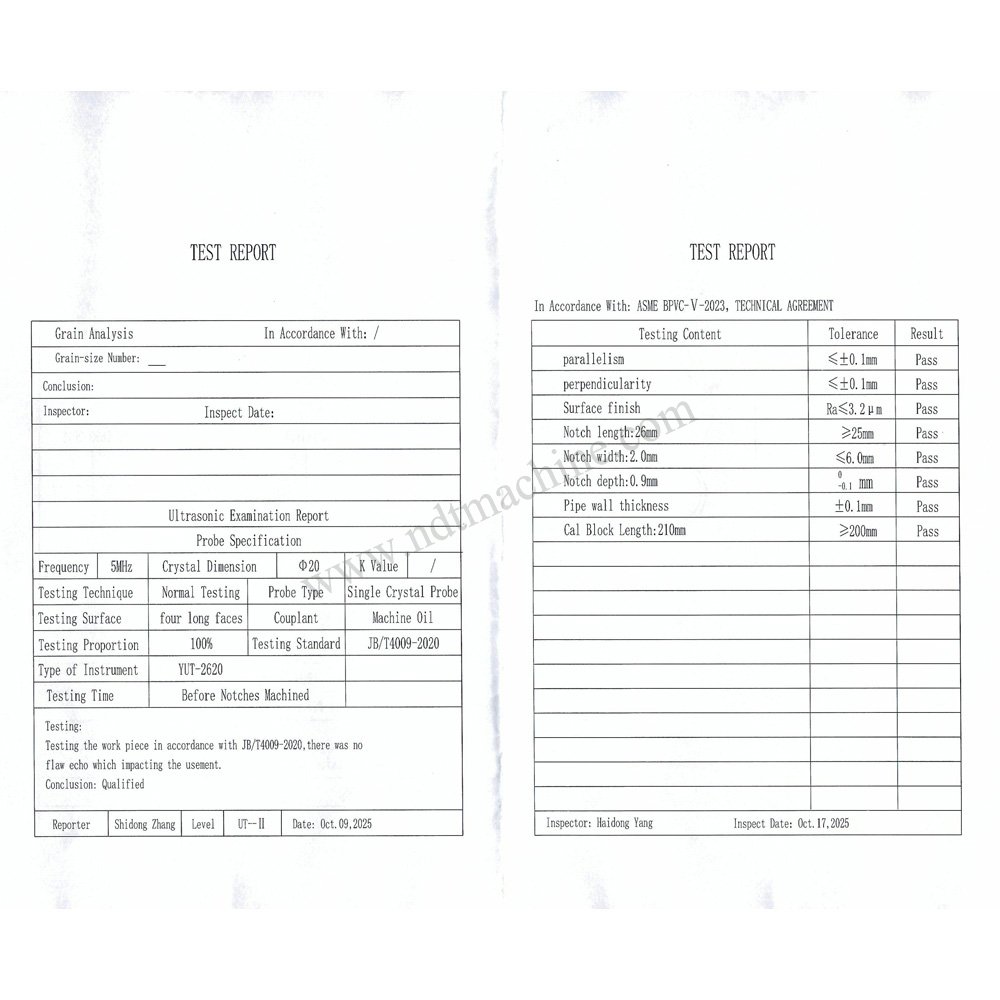

Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada pipa bertekanan.
- Inspeksi sambungan las pada sistem perpipaan proses.
- Pemeriksaan jalur hidrolik dan perpipaan mekanikal.
- Pengujian pipa di industri minyak, gas, dan petrokimia.
- Inspeksi fasilitas pembangkit listrik dan utilitas industri.
- Verifikasi performa instrumen sebelum inspeksi lapangan.
- Laboratorium kalibrasi serta lembaga sertifikasi NDT.
- Quality Control (QC) dan Quality Assurance (QA) pada proses fabrikasi.

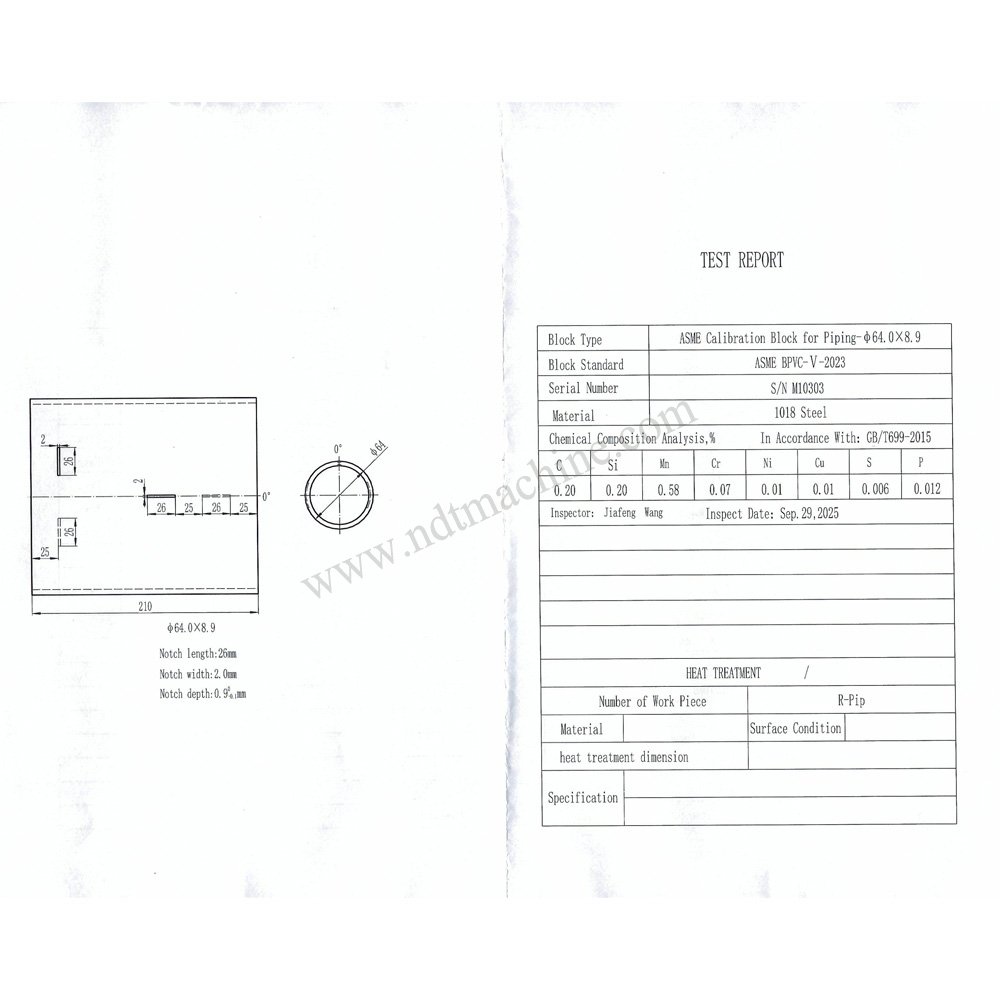

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø64,0 mm |
| Ketebalan Pipa | 8,9 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,9 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi alat UT untuk inspeksi perpipaan industri |
