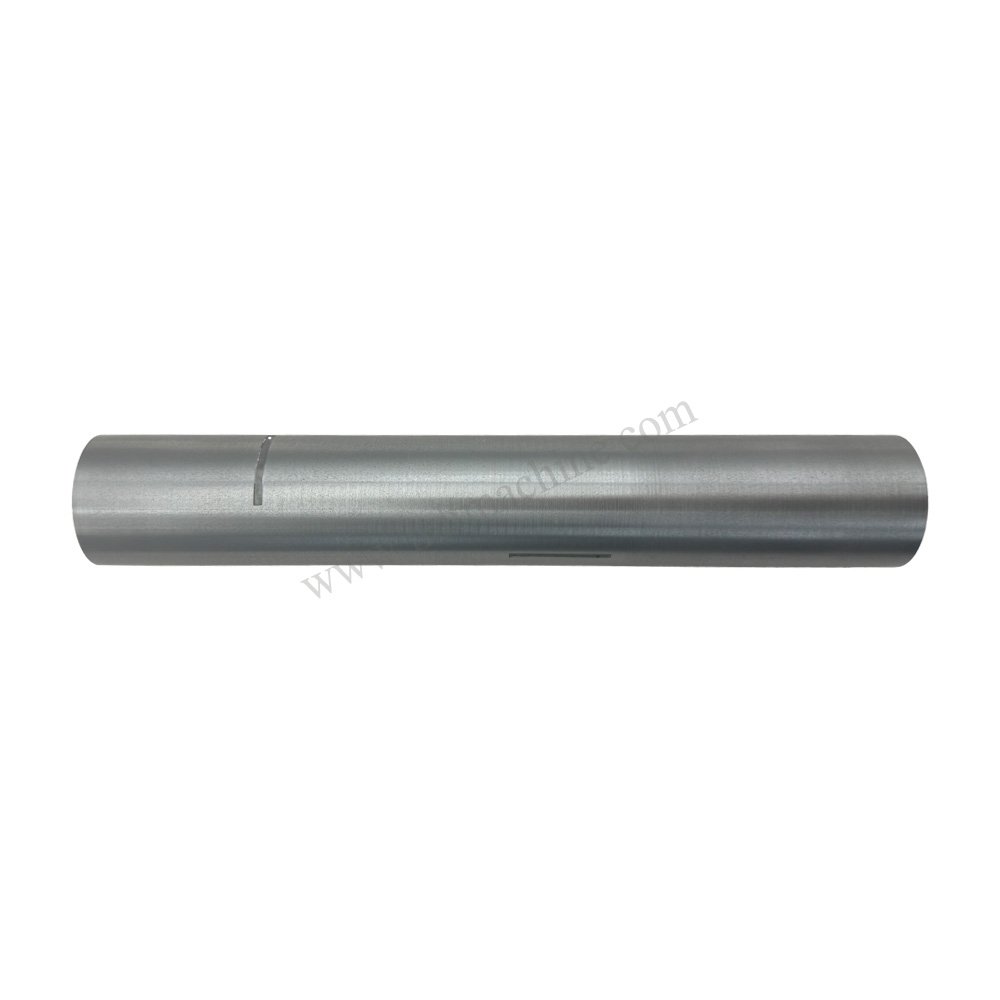

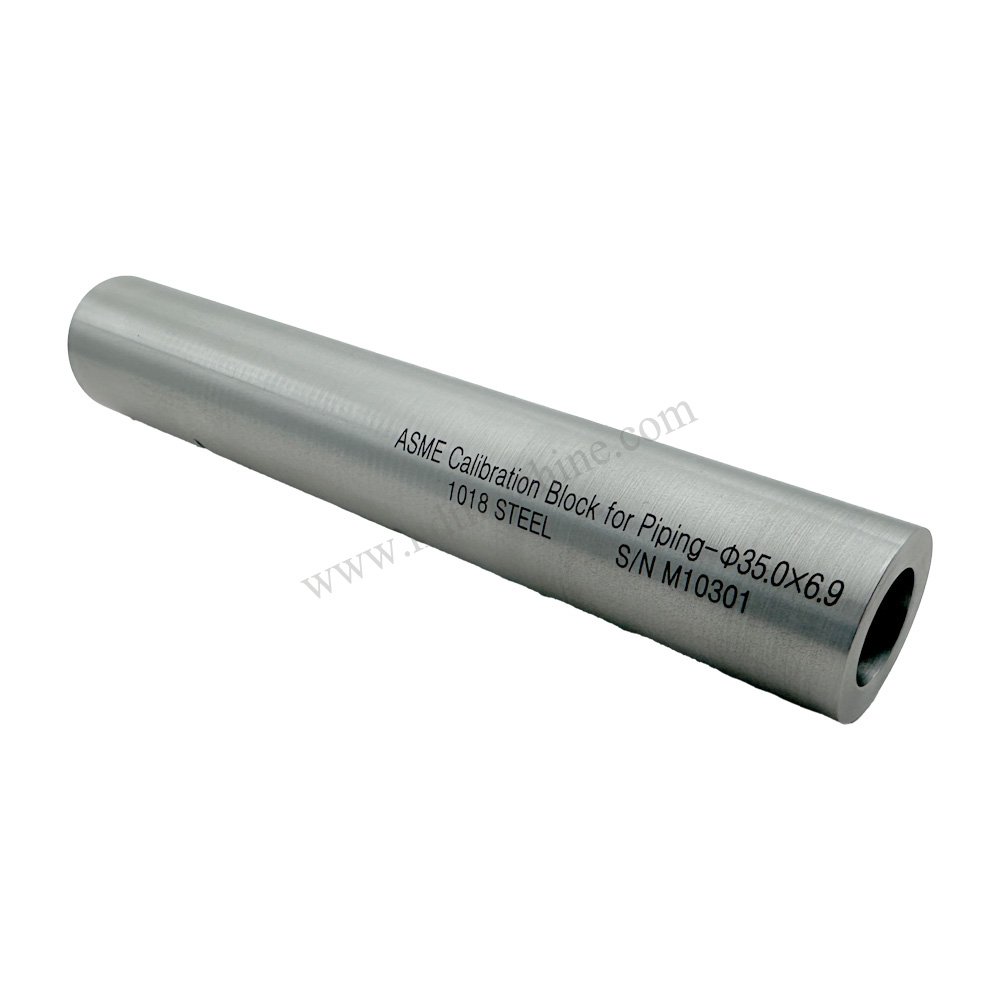

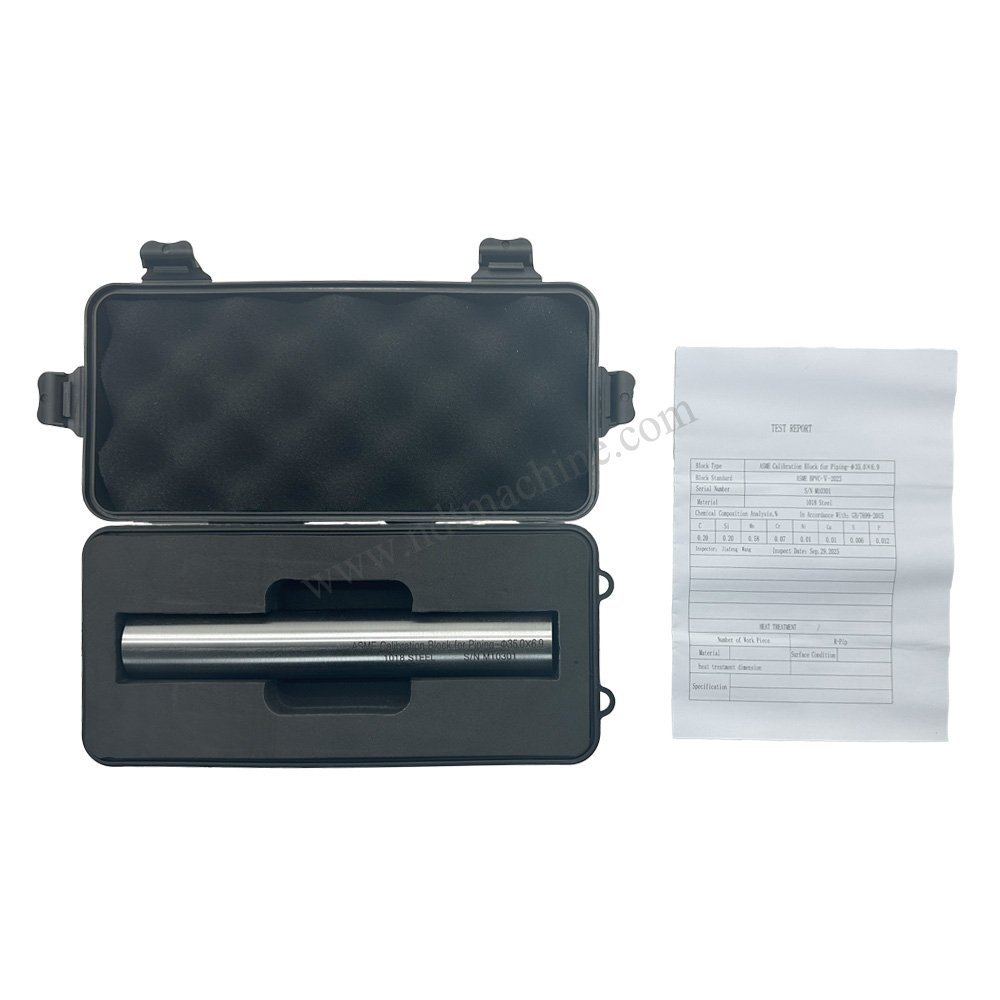

Pipa berdiameter kecil dengan ketebalan dinding yang lebih besar sering digunakan pada sistem bertekanan tinggi, jalur hidrolik, dan perpipaan proses yang membutuhkan tingkat keamanan tinggi. Oleh karena itu, proses kalibrasi peralatan ultrasonik harus menggunakan blok referensi yang memiliki dimensi serupa dengan benda uji agar hasil inspeksi lebih akurat. ASME Calibration Block Ø35,0 × 6,9 × 210 mm dirancang untuk memenuhi kebutuhan tersebut dengan geometri yang merepresentasikan kondisi pipa sebenarnya.
Blok kalibrasi ini dilengkapi slot sedalam 0,7 mm yang berfungsi sebagai reflektor buatan untuk menguji sensitivitas alat, mengevaluasi respons gelombang ultrasonik, serta memastikan performa probe sebelum inspeksi dilakukan. Diproduksi menggunakan CNC machining dengan toleransi ketat, produk ini memberikan konsistensi dimensi yang tinggi sehingga sangat sesuai digunakan pada industri energi, petrokimia, manufaktur, serta perusahaan jasa Non-Destructive Testing (NDT).
Fitur Utama
- Dirancang khusus untuk pipa Ø35,0 mm dengan ketebalan 6,9 mm.
- Reflektor slot 0,7 mm untuk pengujian sensitivitas dan resolusi alat UT.
- Geometri mengikuti radius pipa sehingga menghasilkan kalibrasi yang lebih realistis.
- Diproduksi menggunakan CNC machining dengan tingkat presisi tinggi.
- Permukaan finishing halus untuk menghasilkan kopling ultrasonik yang stabil.
- Cocok untuk kalibrasi probe Straight Beam maupun Angle Beam.
- Memberikan hasil kalibrasi yang konsisten untuk inspeksi berulang.
- Tersedia pilihan material sesuai kebutuhan aplikasi dan spesifikasi proyek.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada pipa kecil berdinding tebal.
- Inspeksi pipa hidrolik dan sistem tekanan tinggi.
- Pemeriksaan sambungan las pada tubing industri.
- Pengujian perpipaan proses di industri kimia dan petrokimia.
- Inspeksi jalur instrumentasi pada fasilitas energi.
- Verifikasi performa alat sebelum inspeksi lapangan.
- Laboratorium kalibrasi dan pusat pelatihan NDT.
- Quality Control (QC) dan Quality Assurance (QA) pada proses fabrikasi.

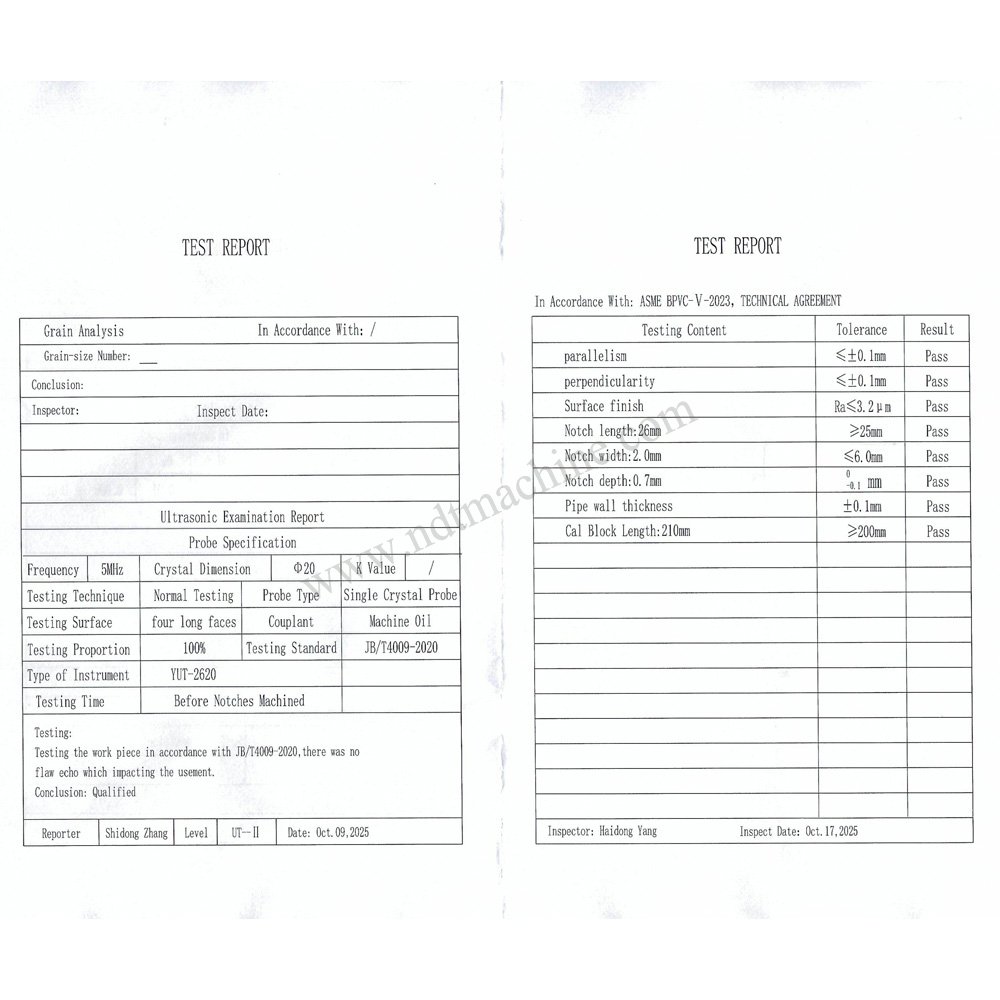

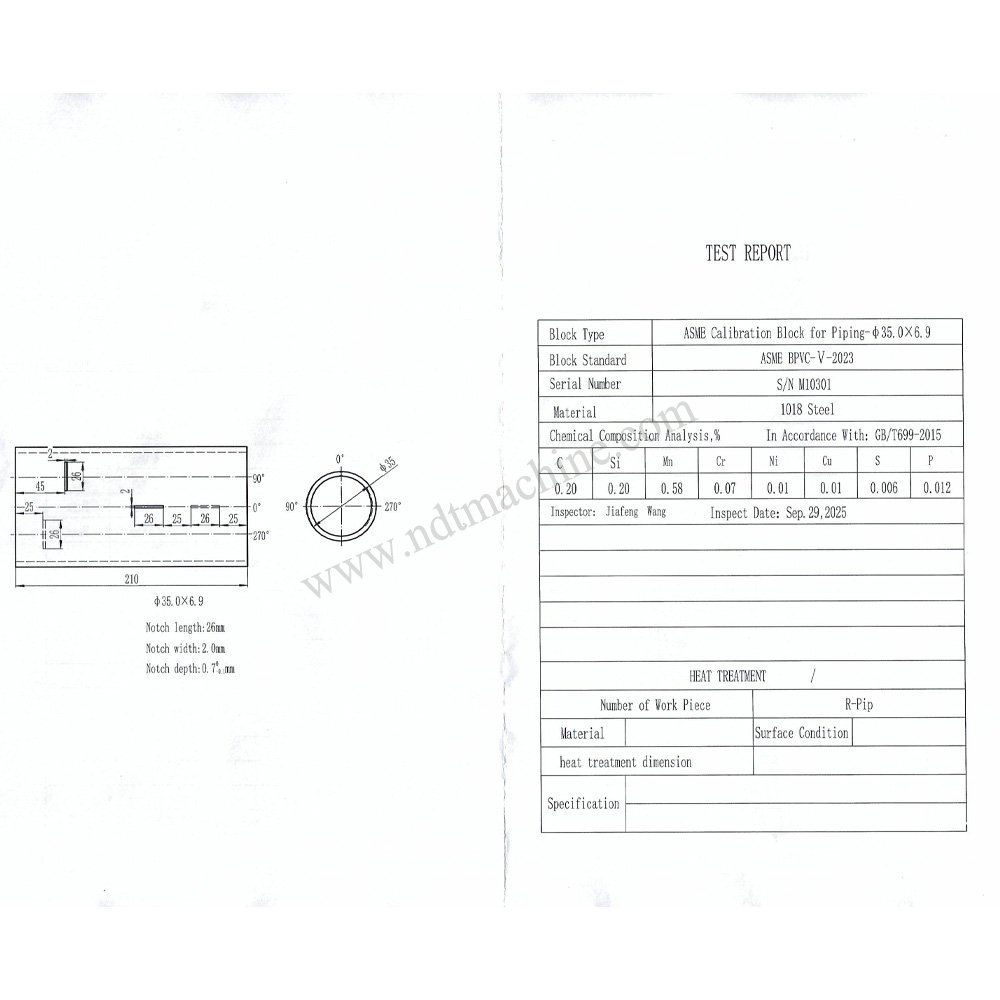

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø35,0 mm |
| Ketebalan Pipa | 6,9 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,7 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi alat UT untuk pipa kecil dan sistem perpipaan industri |
