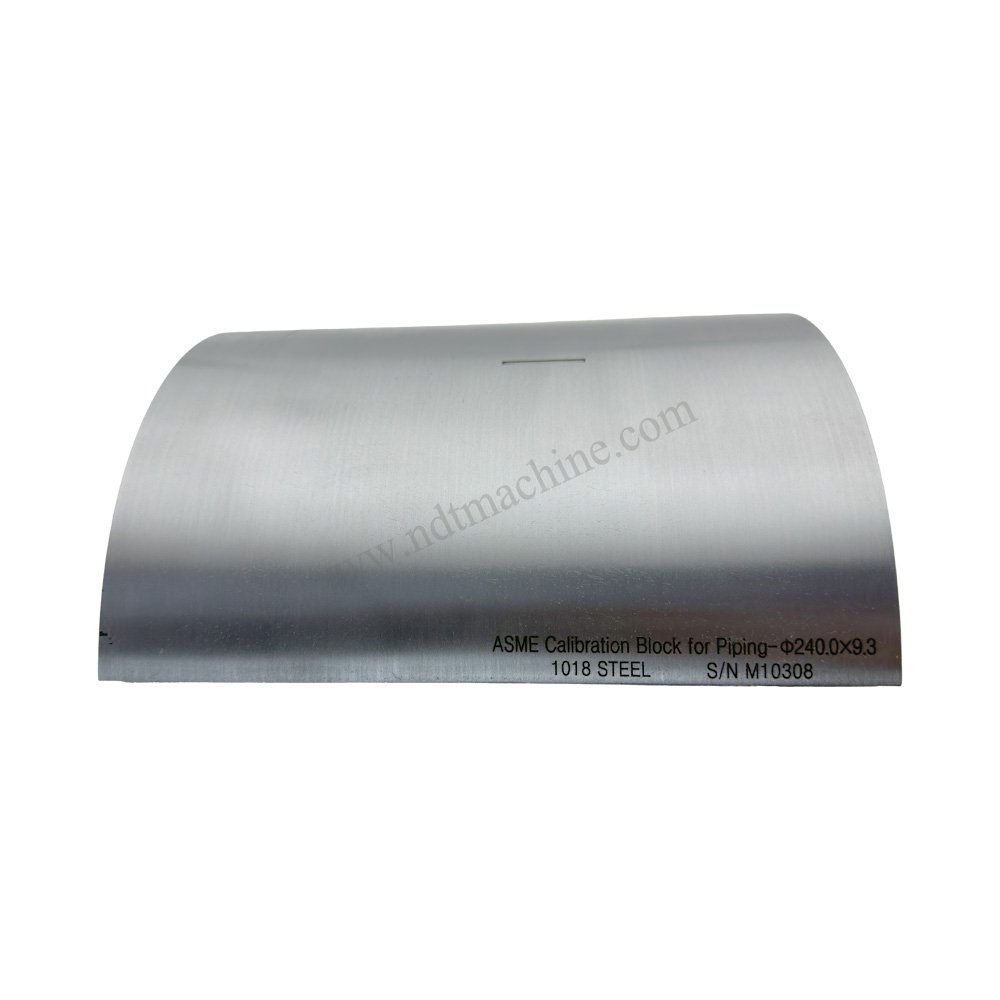

Pada sistem perpipaan yang beroperasi dengan tekanan dan temperatur tinggi, keakuratan kalibrasi peralatan ultrasonik sangat menentukan keberhasilan proses inspeksi. ASME Calibration Block Ø240,0 × 9,3 × 210 mm dirancang untuk memberikan kondisi kalibrasi yang mendekati geometri pipa sebenarnya sehingga operator dapat melakukan penyetelan alat dengan lebih akurat sebelum inspeksi lapangan.

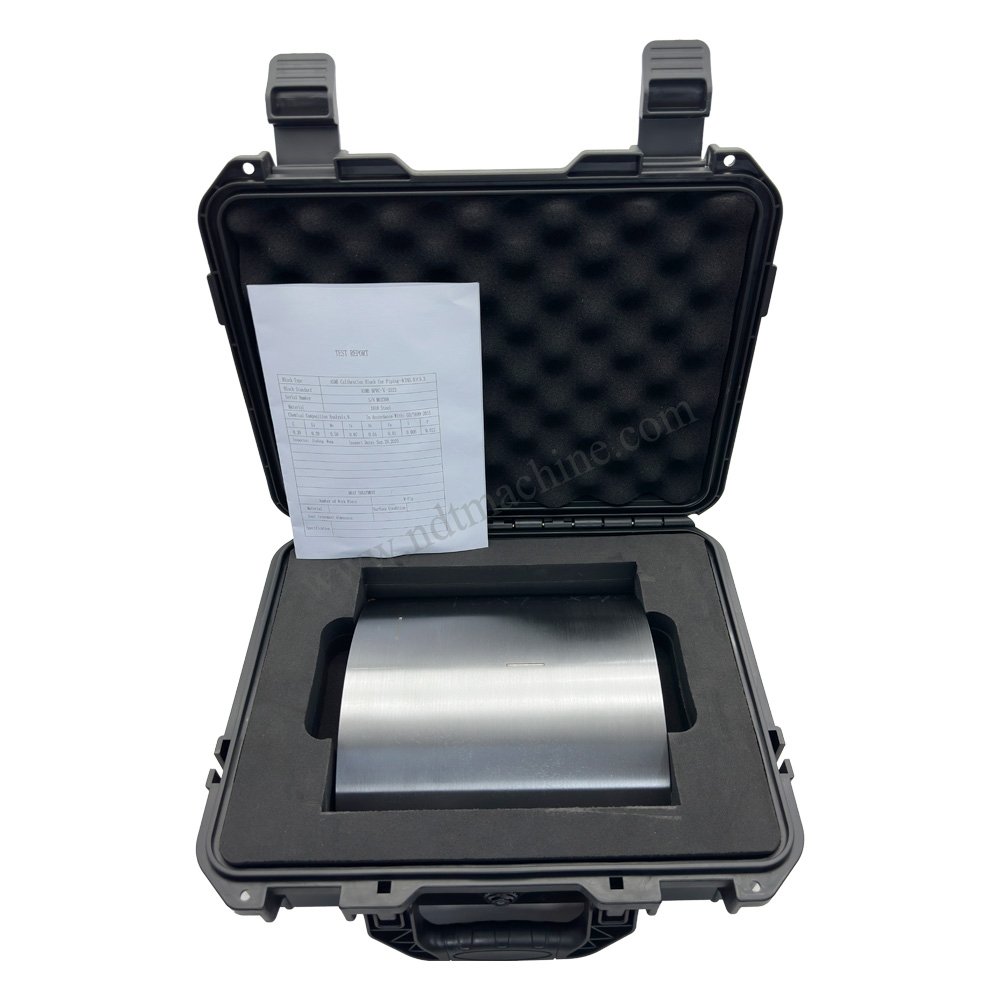

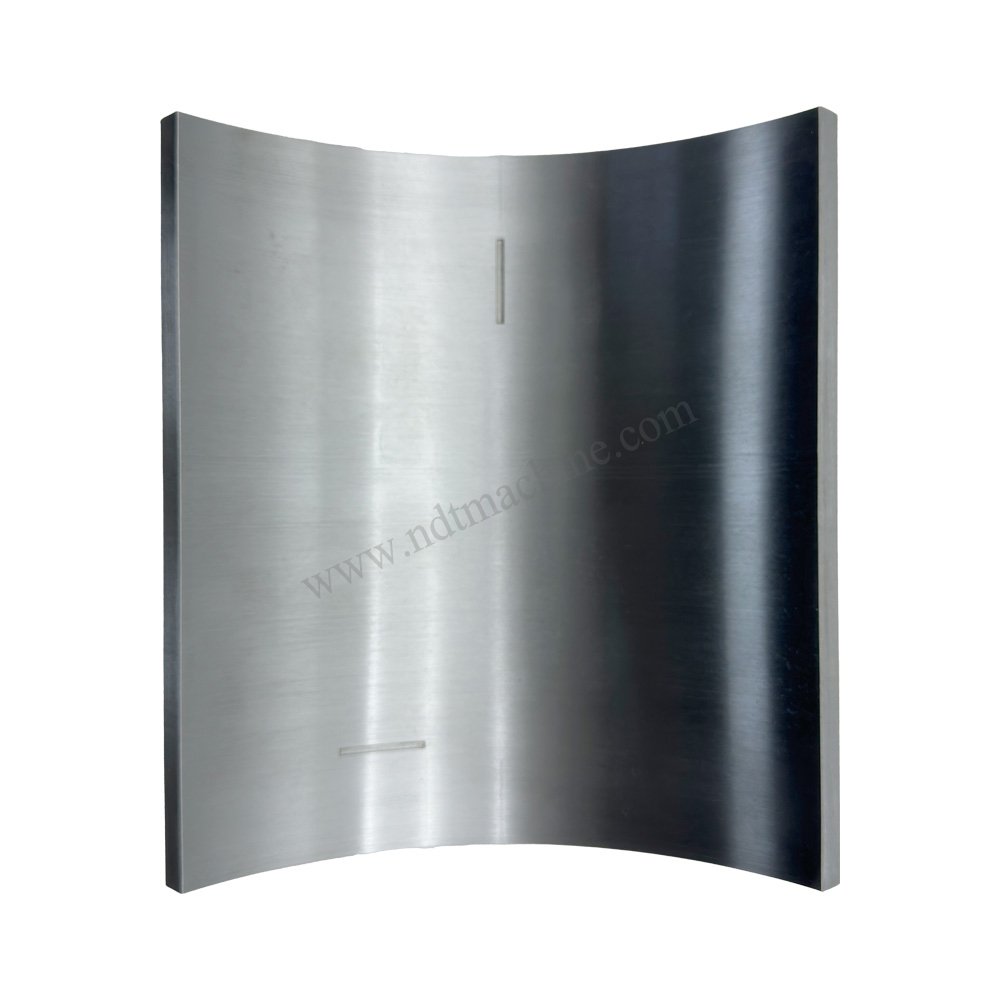

Blok ini dilengkapi slot sedalam 0,8 mm yang berfungsi sebagai reflektor buatan untuk menguji respons sinyal ultrasonik terhadap indikasi cacat. Dengan proses manufaktur menggunakan CNC machining berpresisi tinggi, setiap dimensi diproduksi secara konsisten sehingga menghasilkan performa kalibrasi yang stabil. Produk ini sangat sesuai digunakan pada inspeksi jalur pipa transmisi, sistem distribusi fluida industri, serta proyek konstruksi dan pemeliharaan fasilitas energi.
Fitur Utama
- Geometri mengikuti bentuk pipa Ø240,0 mm untuk simulasi inspeksi yang lebih realistis.
- Slot presisi 0,8 mm sebagai reflektor buatan untuk kalibrasi sensitivitas.
- Akurasi dimensi tinggi berkat proses CNC machining.
- Membantu mengoptimalkan pengaturan gain, time base, dan sensitivitas UT.
- Permukaan finishing halus untuk meningkatkan kualitas kopling ultrasonik.
- Kompatibel dengan berbagai jenis probe Straight Beam dan Angle Beam.
- Memiliki stabilitas dimensi untuk penggunaan jangka panjang.
- Dapat diproduksi dengan material khusus sesuai spesifikasi pelanggan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada pipa berdiameter besar.
- Inspeksi sambungan las longitudinal dan circumferential.
- Pemeriksaan jalur pipa transmisi minyak dan gas.
- Pengujian perpipaan pada fasilitas LNG dan petrokimia.
- Inspeksi pipa utilitas di pembangkit listrik.
- Verifikasi performa alat sebelum inspeksi lapangan.
- Laboratorium kalibrasi dan pusat pelatihan NDT.
- Quality Control (QC), Quality Assurance (QA), dan perusahaan jasa inspeksi.

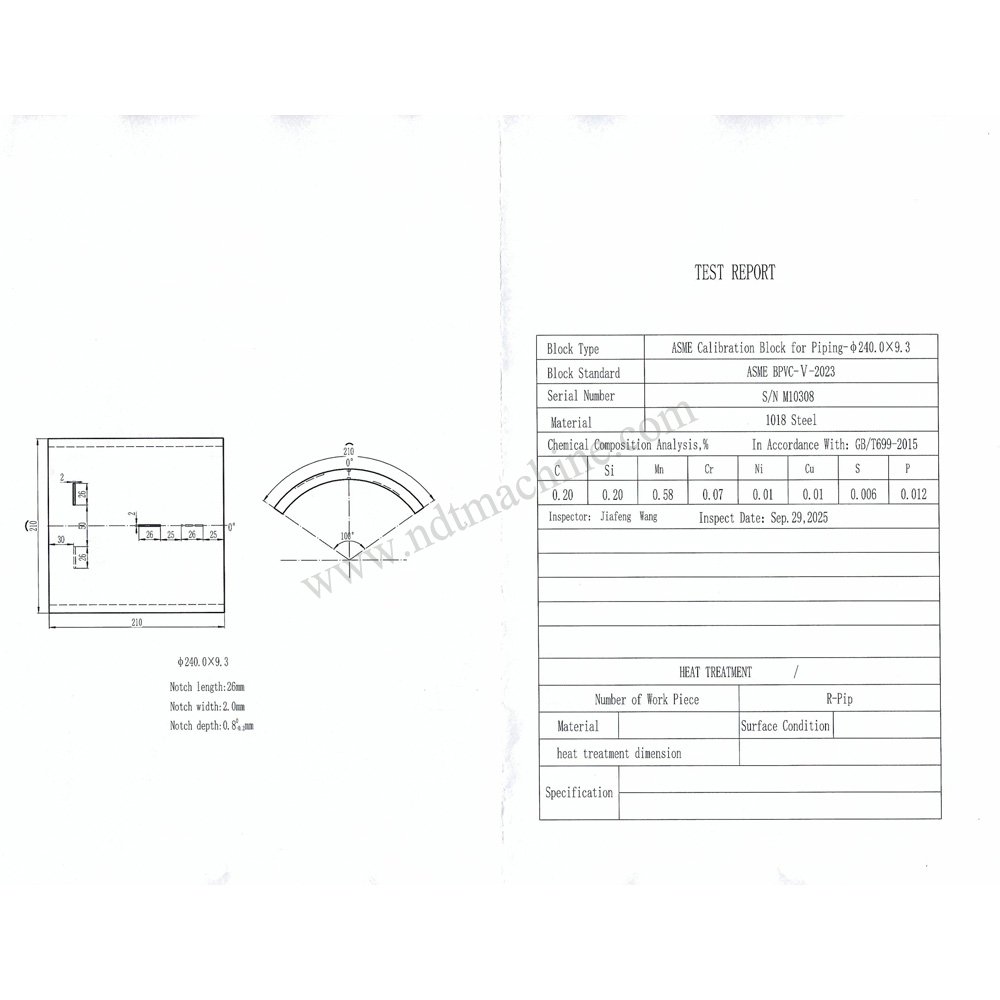

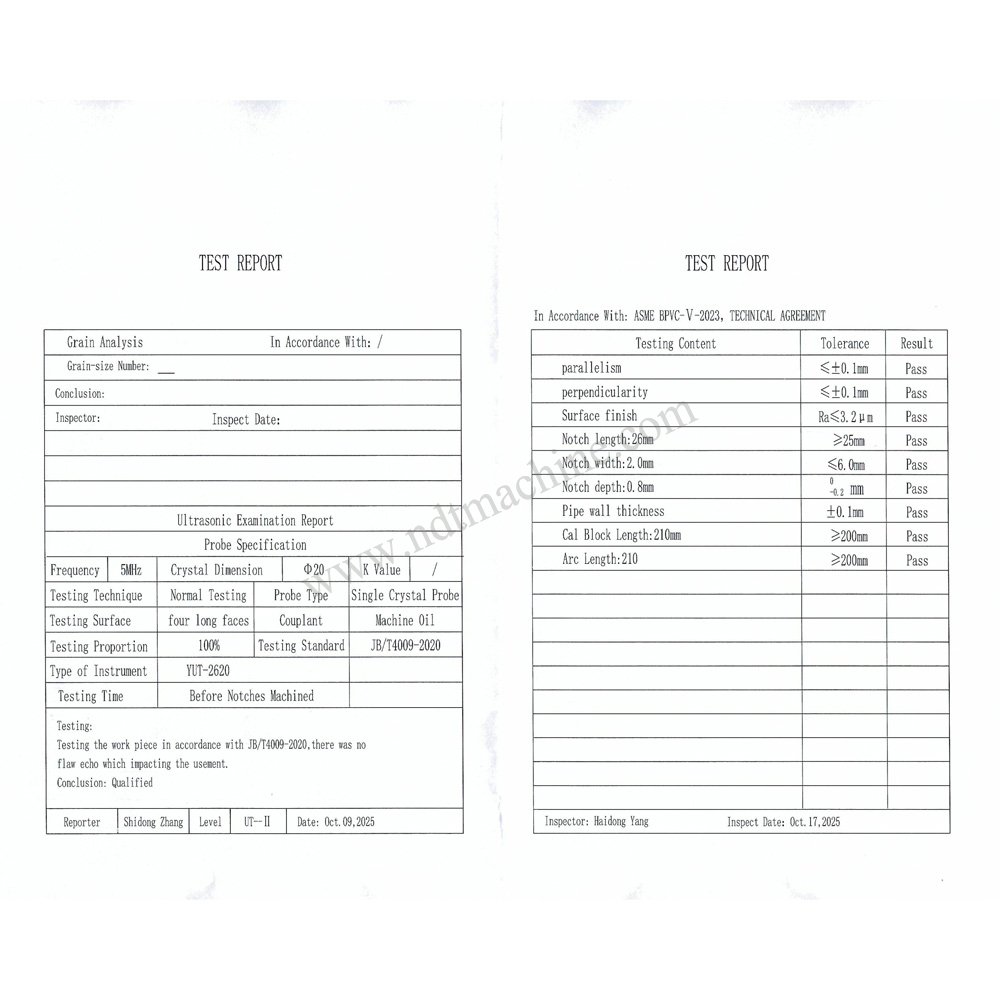

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø240,0 mm |
| Ketebalan Pipa | 9,3 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,8 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi alat UT dan inspeksi perpipaan industri |
