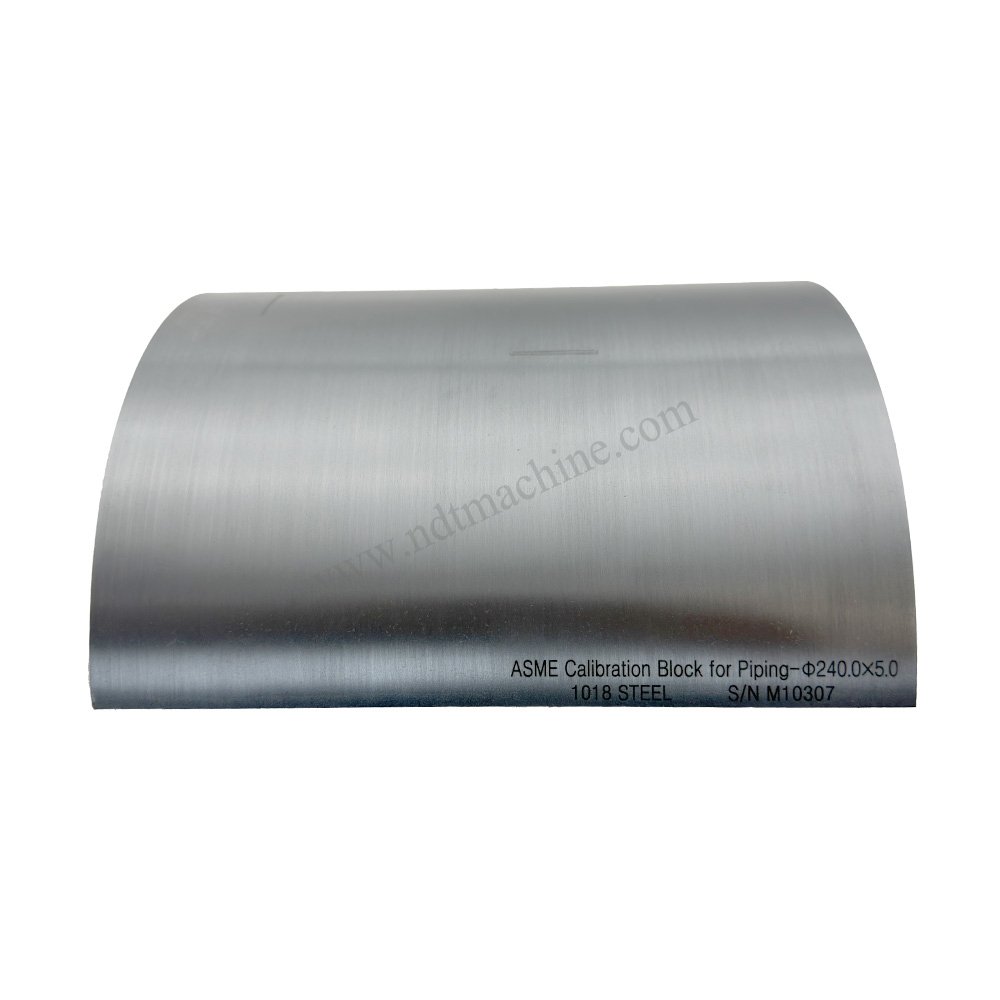

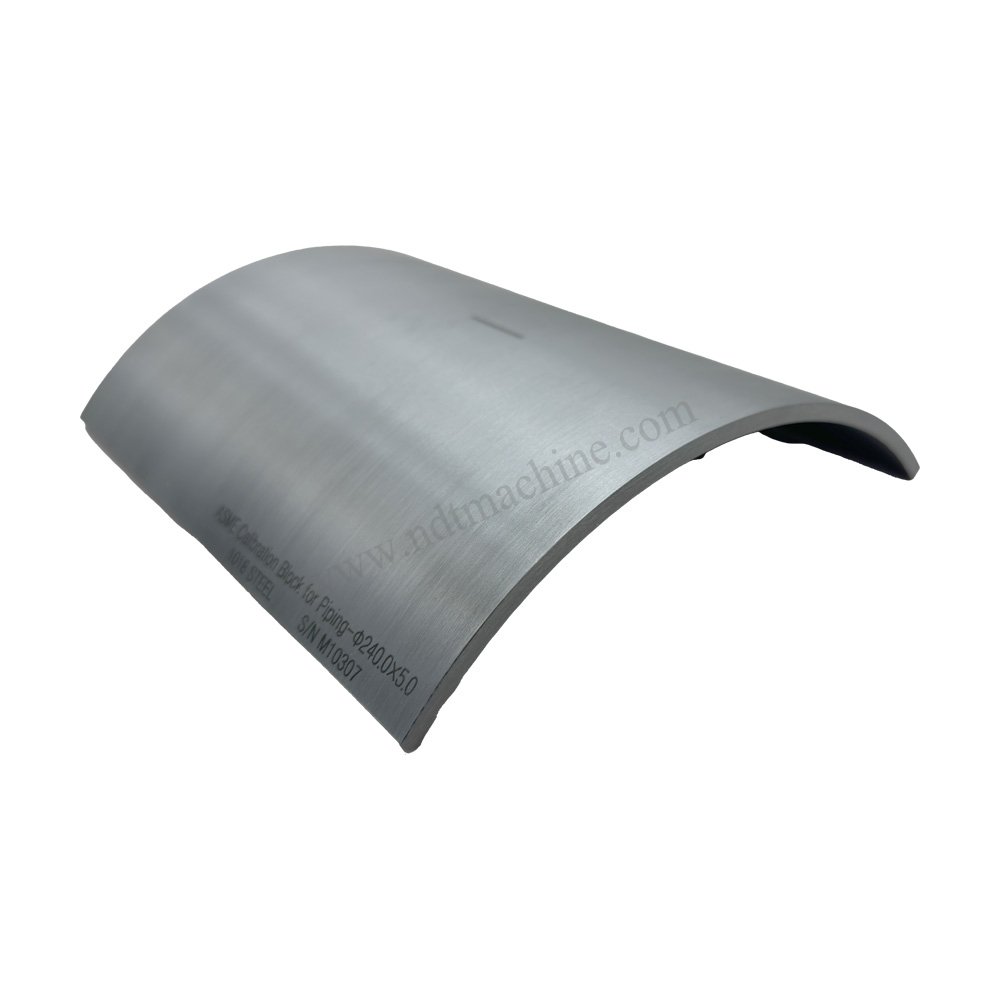

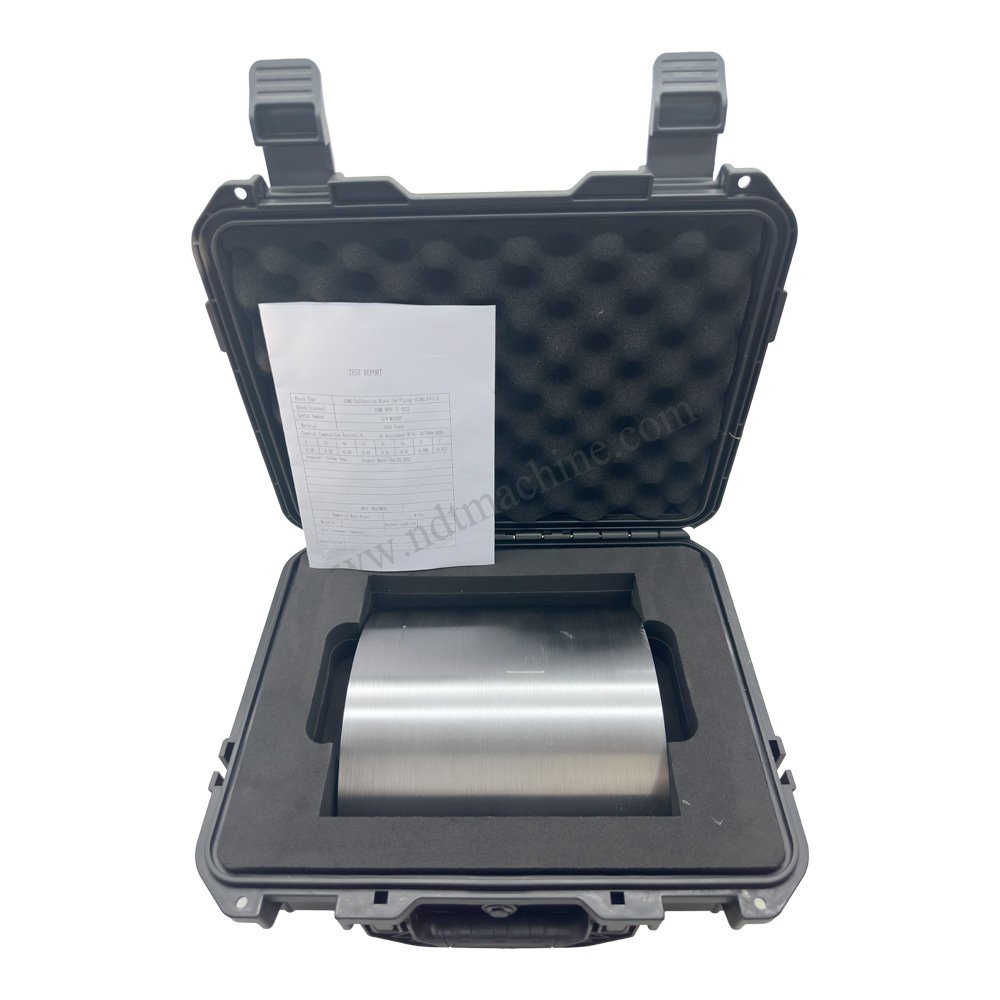

Dalam inspeksi ultrasonik pada pipa berdinding tipis, akurasi kalibrasi menjadi faktor penting karena pantulan gelombang ultrasonik sangat dipengaruhi oleh ketebalan material. ASME Calibration Block Ø240,0 × 5,0 × 210 mm dirancang untuk merepresentasikan kondisi nyata pada pipa berdiameter besar dengan dinding tipis sehingga operator dapat melakukan pengaturan instrumen secara lebih presisi sebelum pengujian dilakukan.
Reflektor berupa slot sedalam 0,4 mm memungkinkan evaluasi sensitivitas alat terhadap indikasi berukuran kecil yang sering ditemukan pada sambungan las, korosi awal, maupun cacat manufaktur. Diproduksi menggunakan proses CNC machining dengan toleransi tinggi, blok kalibrasi ini memberikan hasil yang konsisten dan dapat diandalkan untuk berbagai kebutuhan inspeksi Non-Destructive Testing (NDT) di industri migas, petrokimia, energi, serta fabrikasi perpipaan.
Fitur Utama
- Dirancang khusus untuk kalibrasi pipa berdinding tipis berdiameter besar.

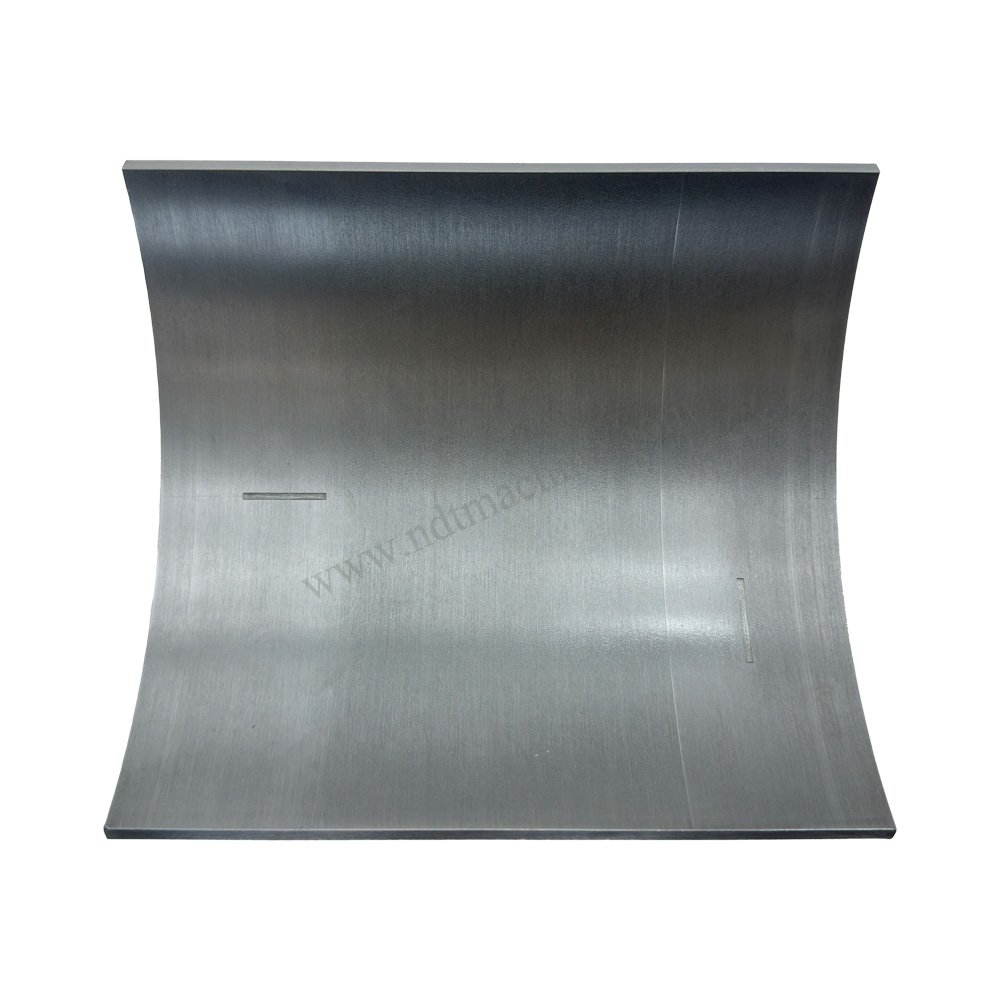

- Slot presisi 0,4 mm untuk simulasi reflektor cacat berukuran kecil.
- Geometri mengikuti radius pipa sehingga menghasilkan kondisi kalibrasi yang realistis.
- Diproduksi menggunakan CNC machining dengan akurasi tinggi.
- Permukaan kontak halus untuk meningkatkan kualitas transmisi gelombang ultrasonik.
- Mendukung penggunaan probe Straight Beam maupun Angle Beam.
- Membantu meningkatkan akurasi deteksi cacat pada inspeksi pengelasan pipa.
- Material dapat disesuaikan sesuai spesifikasi proyek.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk pipa berdinding tipis.
- Inspeksi sambungan las pada sistem perpipaan proses.
- Pemeriksaan pipa stainless steel dan carbon steel.
- Pengujian sistem perpipaan industri kimia dan petrokimia.
- Inspeksi heat exchanger tubing dan process piping.
- Pemeriksaan jaringan perpipaan pada fasilitas pengolahan air.
- Quality Control (QC) dan Quality Assurance (QA) di industri manufaktur.
- Laboratorium kalibrasi dan penyedia jasa inspeksi NDT.

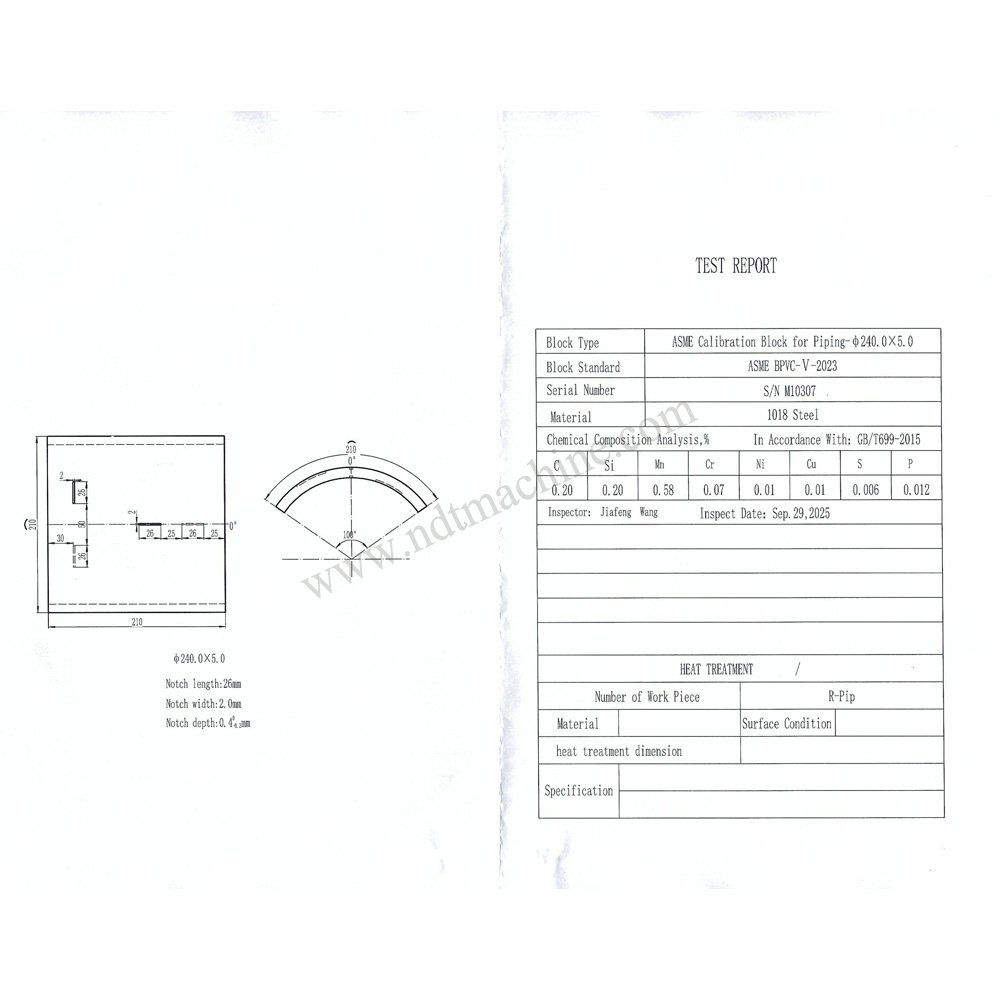

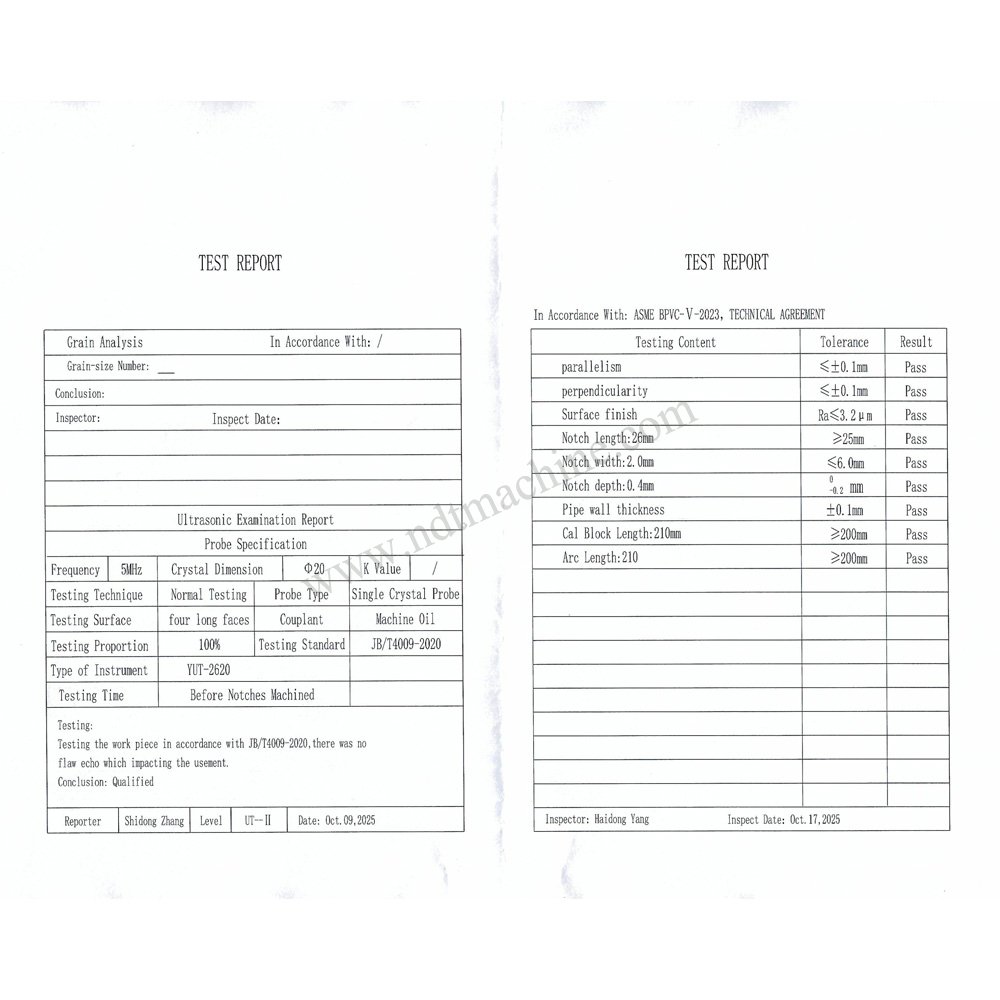

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø240,0 mm |
| Ketebalan Pipa | 5,0 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,4 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi peralatan UT dan inspeksi perpipaan berdinding tipis |
