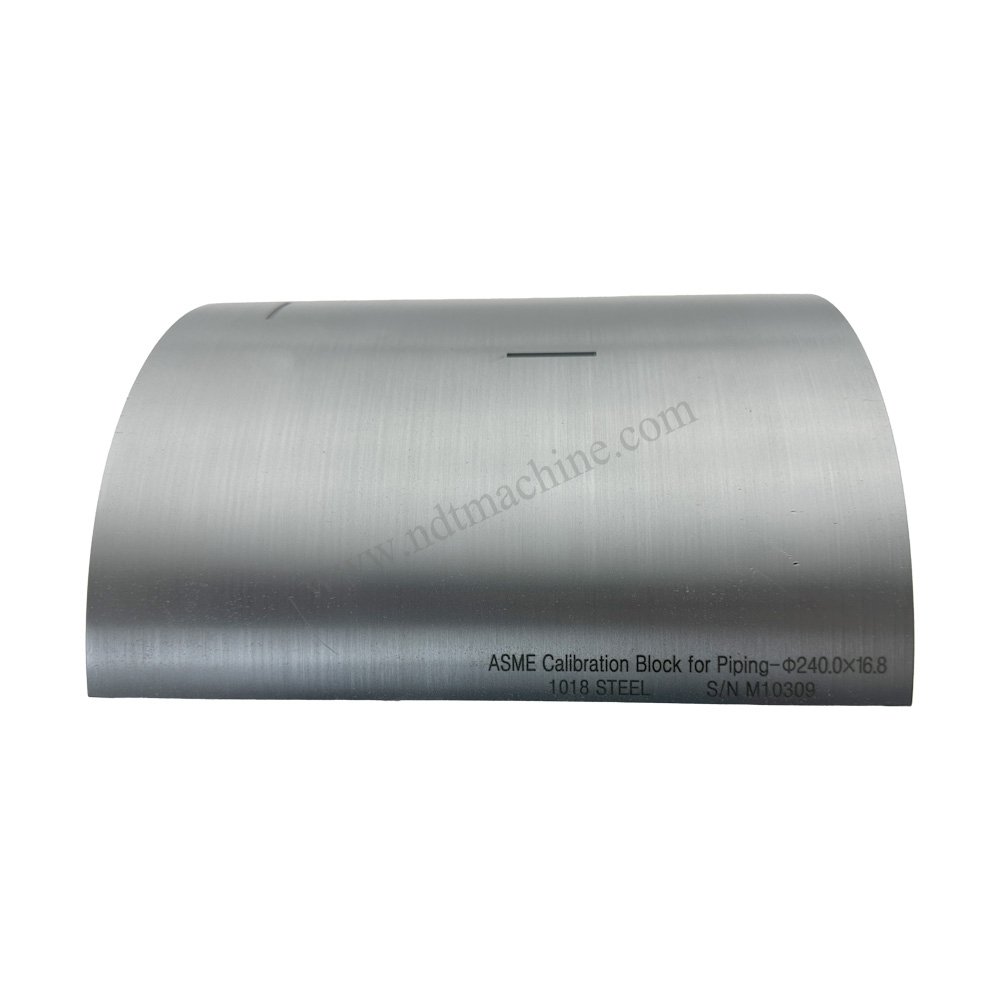

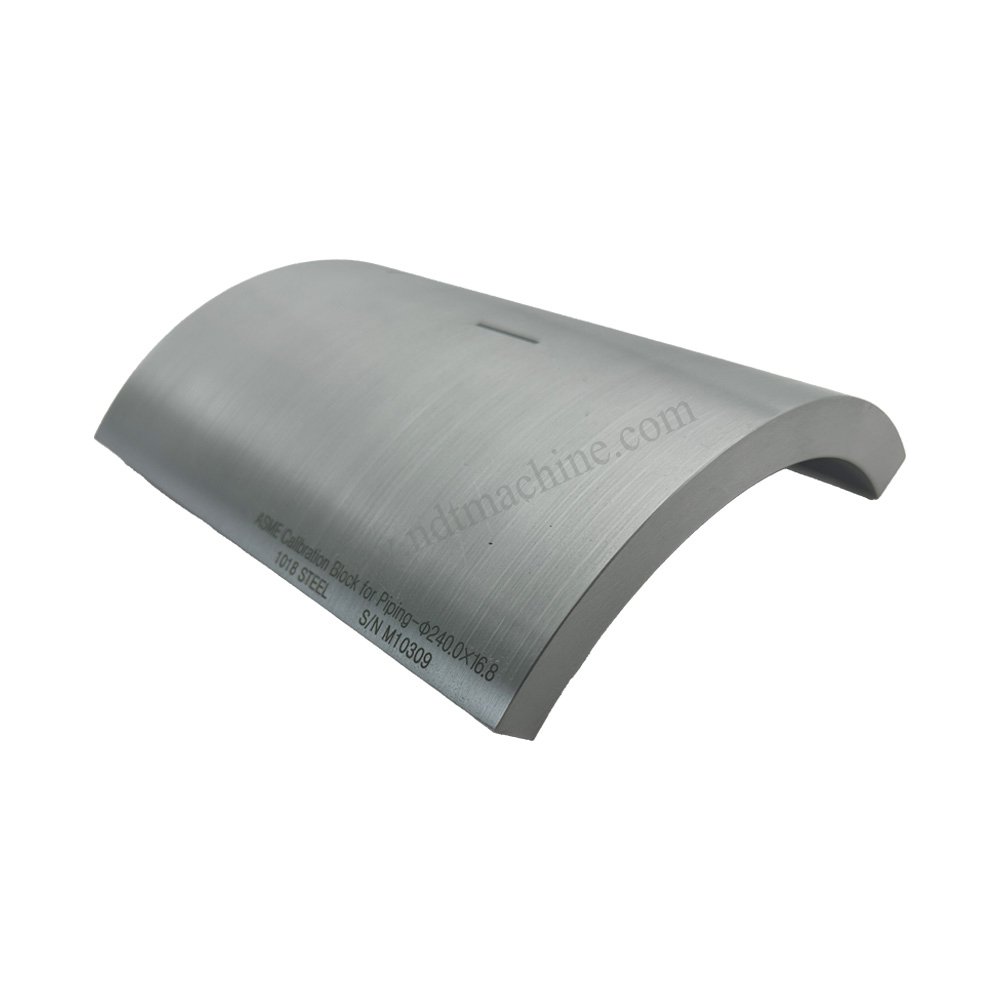

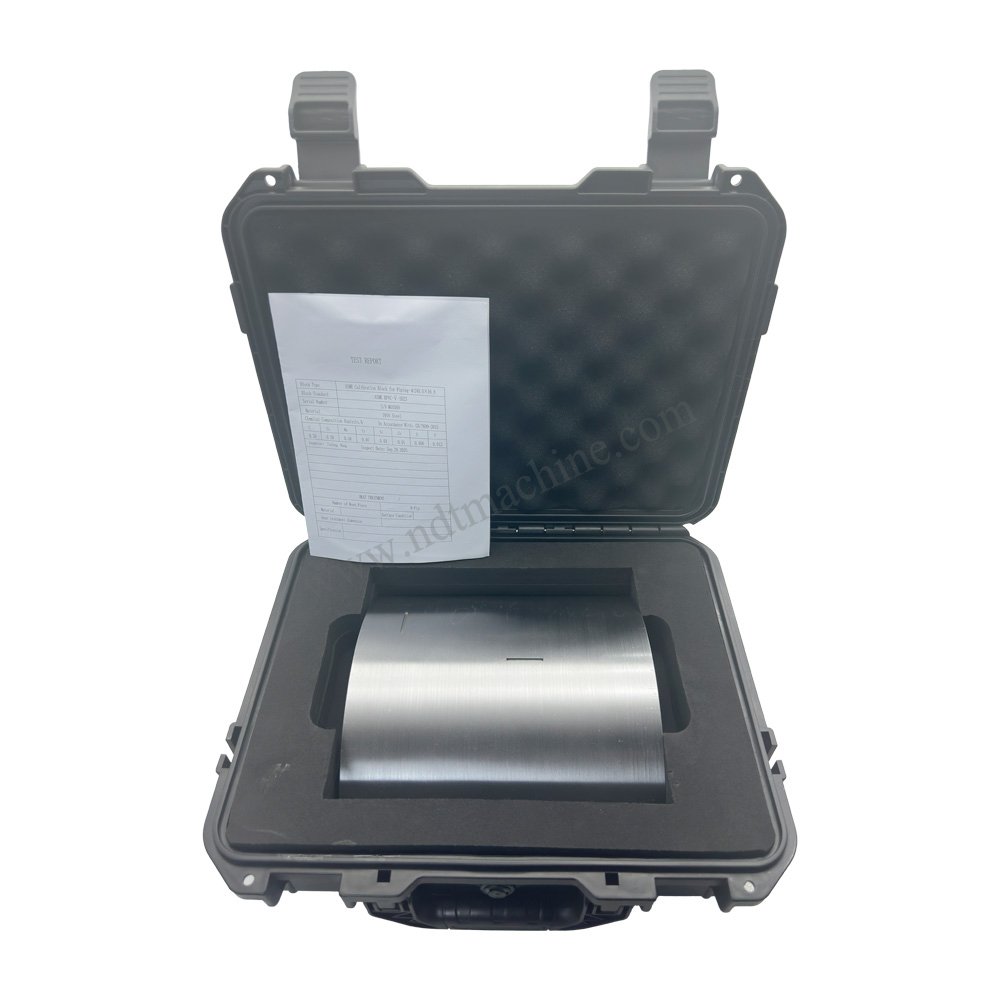

ASME Calibration Block ini diproduksi menggunakan CNC machining berpresisi tinggi untuk memastikan akurasi dimensi dan konsistensi hasil kalibrasi. Bentuk blok mengikuti geometri pipa aktual sehingga memberikan simulasi inspeksi yang lebih representatif dibandingkan blok kalibrasi datar.

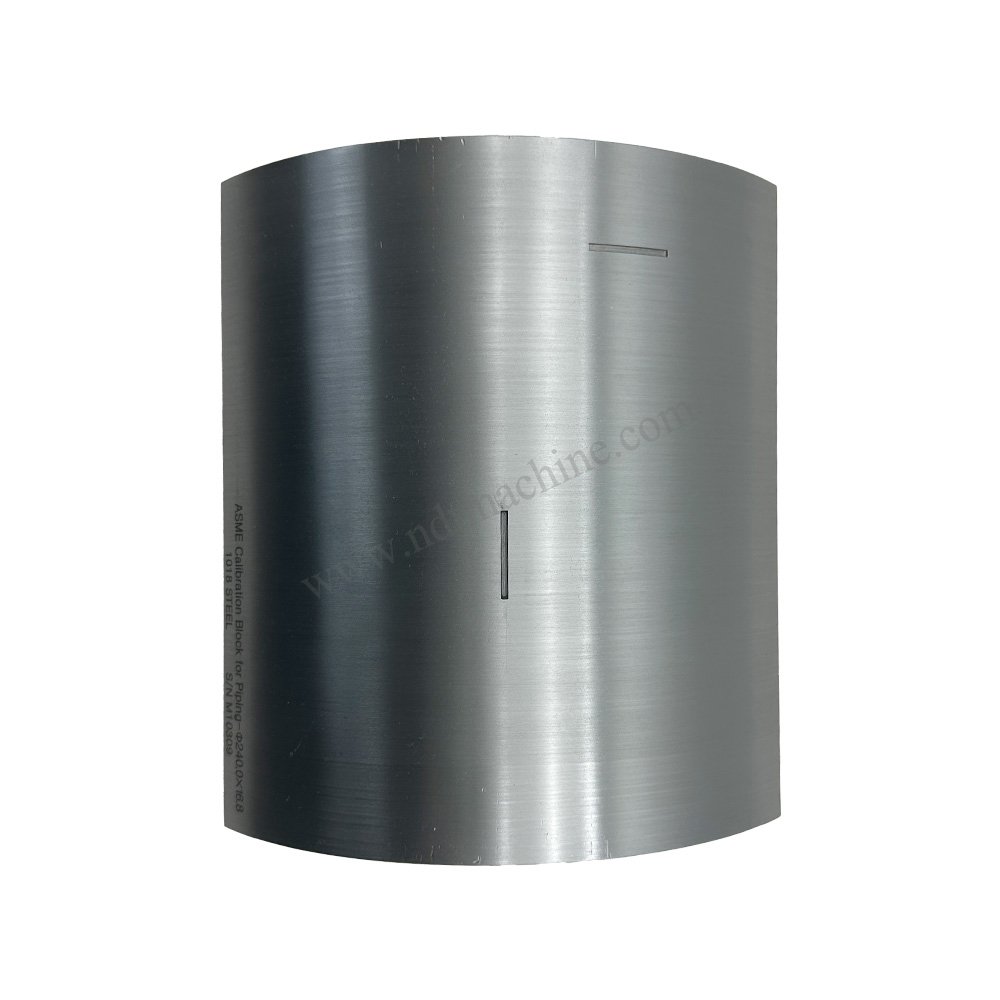

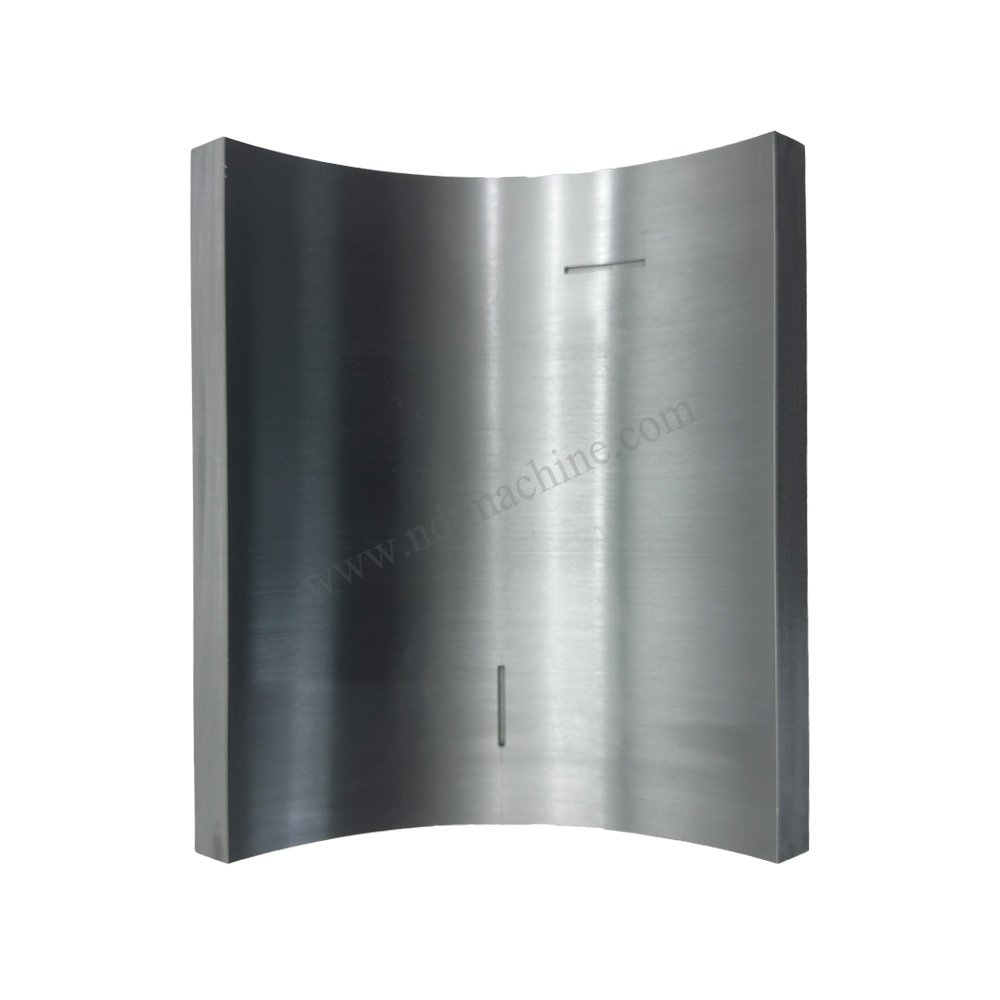

Reflektor buatan berupa slot sedalam 1,6 mm digunakan sebagai referensi dalam pengaturan sensitivitas, kalibrasi jarak, dan verifikasi performa probe ultrasonik. Blok ini sangat sesuai untuk inspeksi sambungan las, pengujian korosi, pemeriksaan pressure vessel, serta pengendalian kualitas pada sistem perpipaan industri.
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V.
- Dirancang khusus untuk pipa Ø240,0 mm dengan ketebalan 16,8 mm.
- Slot (notch) buatan dengan kedalaman 1,6 mm sebagai reflektor kalibrasi.
- Diproses menggunakan CNC machining untuk akurasi tinggi.
- Permukaan halus untuk kopling ultrasonik yang optimal.
- Kompatibel dengan probe Straight Beam dan Angle Beam.
- Membantu meningkatkan akurasi pengaturan instrumen UT dan deteksi cacat.
- Material, ukuran, dan konfigurasi reflektor dapat disesuaikan sesuai kebutuhan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT)
- Kalibrasi probe ultrasonik lurus dan sudut
- Inspeksi sambungan las pipa
- Pemeriksaan korosi dan erosi
- Pengujian pressure vessel
- Industri minyak dan gas
- Industri petrokimia
- Pembangkit listrik
- Fabrikasi perpipaan
- Laboratorium Non-Destructive Testing (NDT)
- Quality Control (QC) dan Quality Assurance (QA)

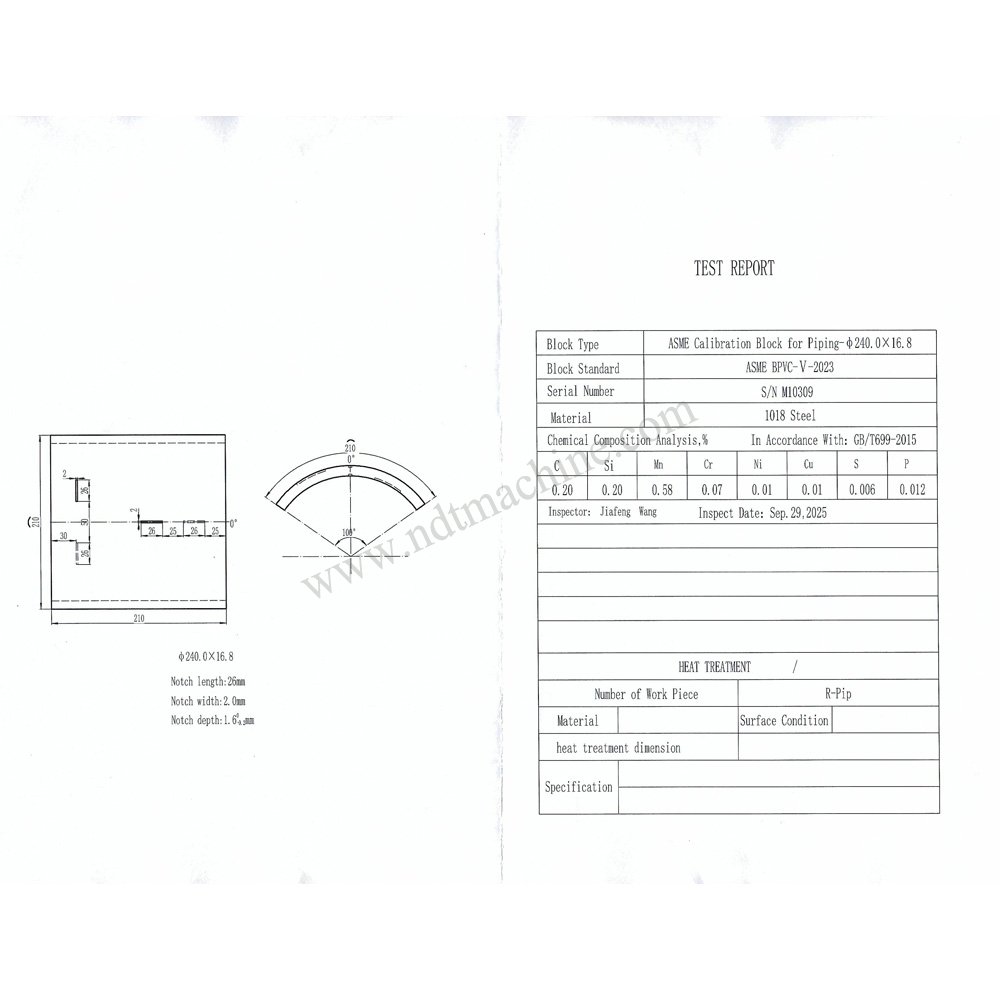

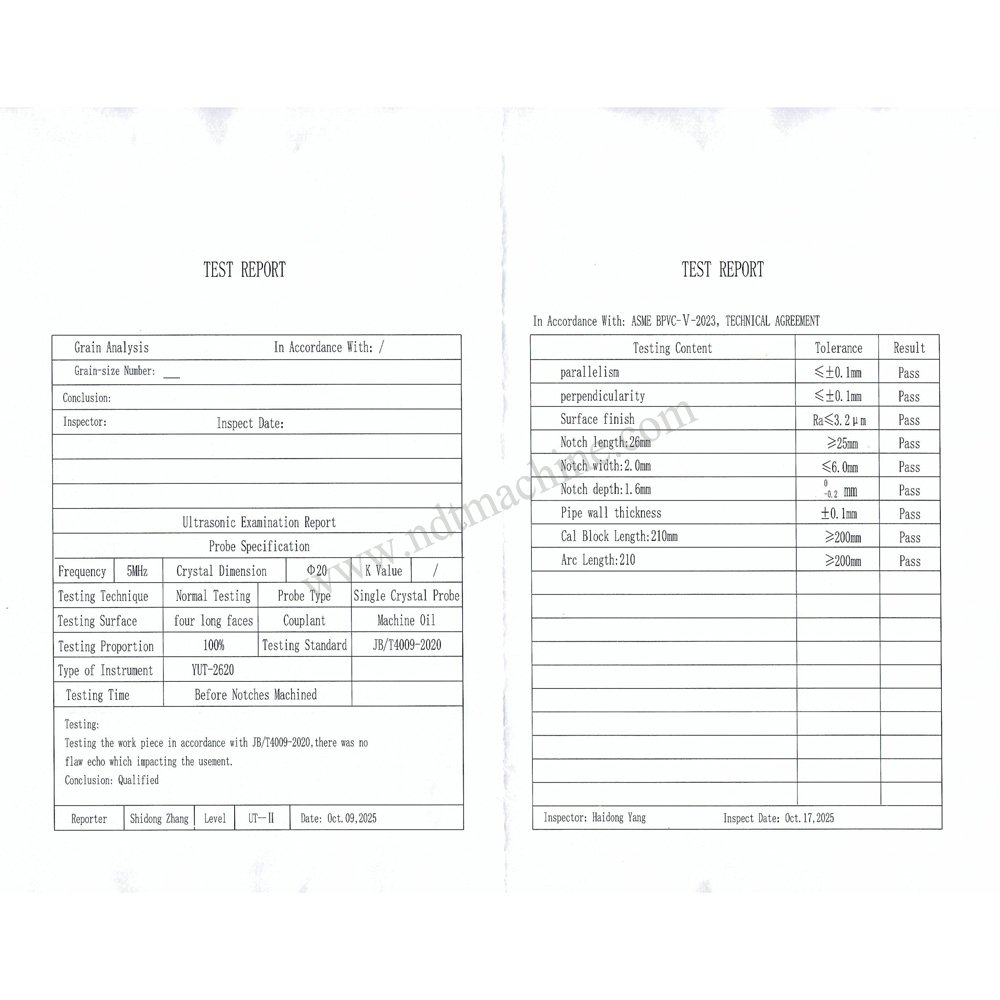

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø240,0 mm |
| Ketebalan Pipa | 16,8 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 1,6 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi Ultrasonic Flaw Detector dan inspeksi las pipa |
