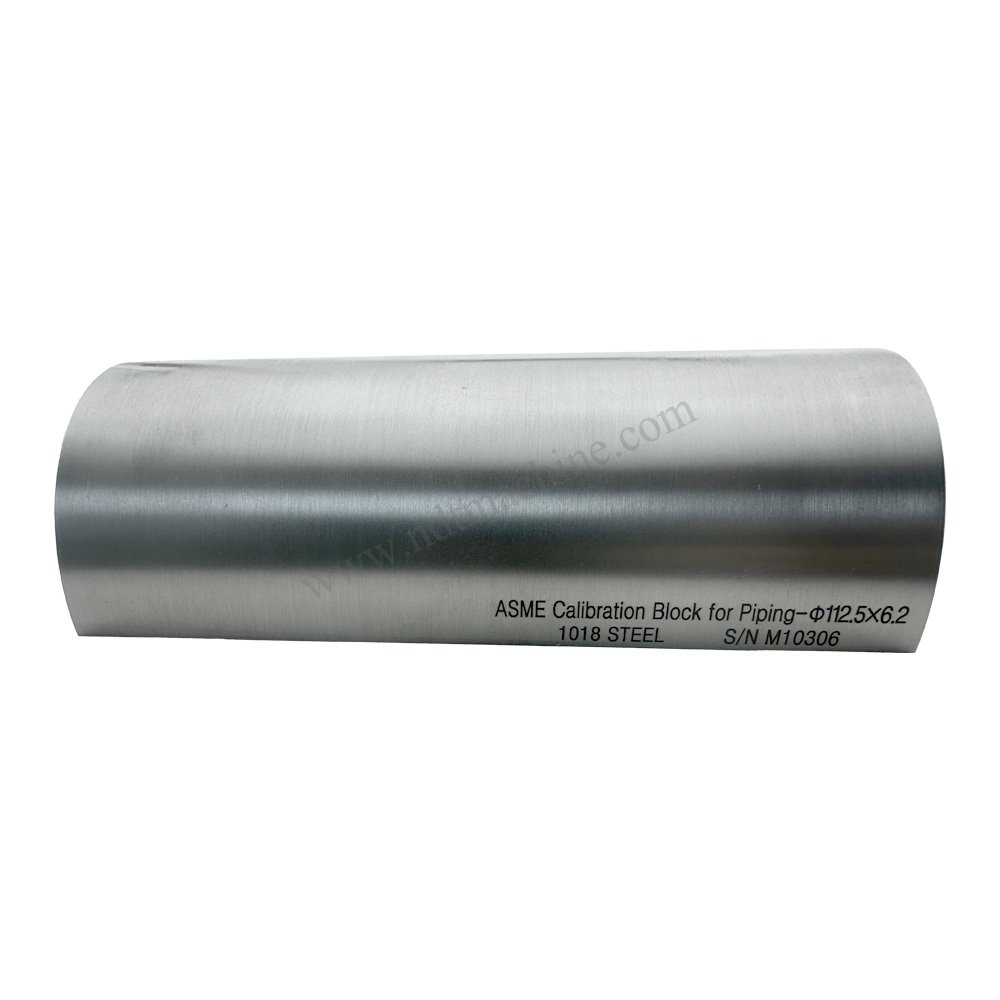

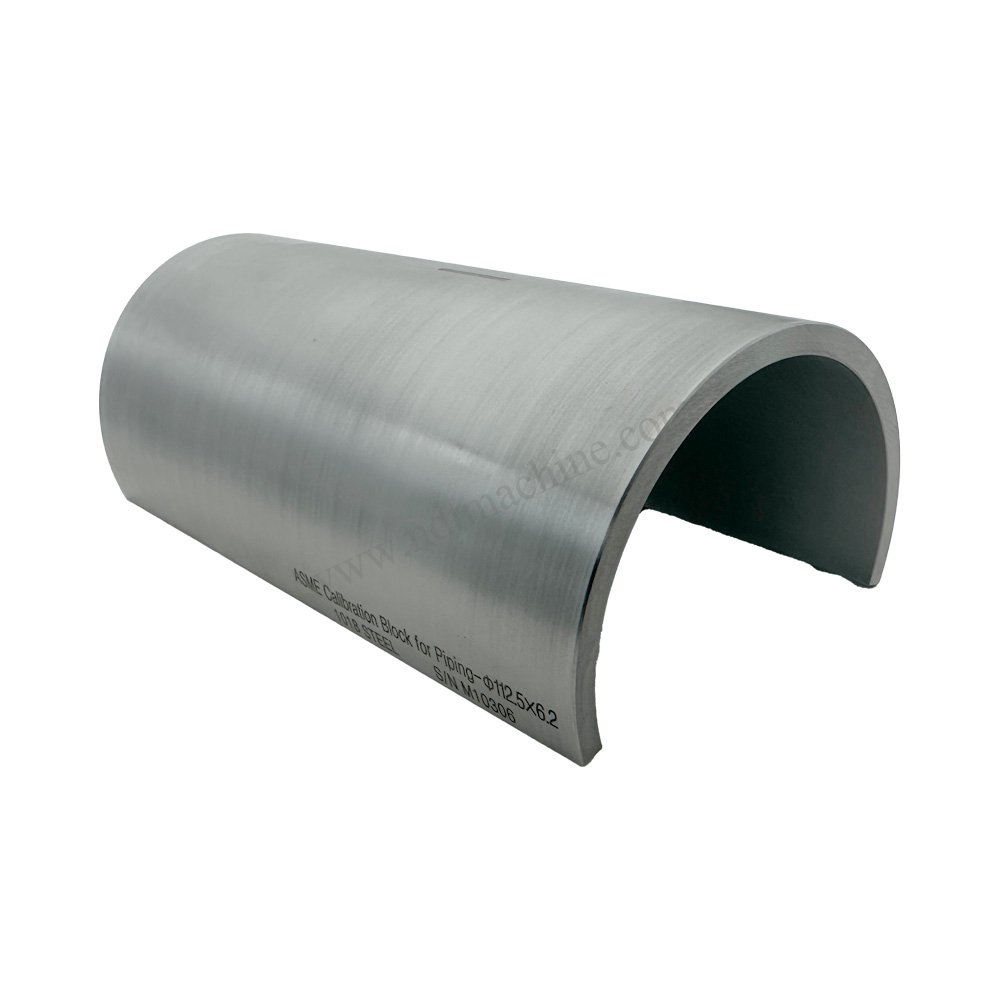

ASME Calibration Block ini diproduksi dengan proses CNC machining presisi tinggi untuk memastikan dimensi yang akurat dan konsisten. Desainnya mengikuti geometri pipa sebenarnya sehingga memberikan simulasi inspeksi yang lebih realistis dibandingkan blok kalibrasi datar.

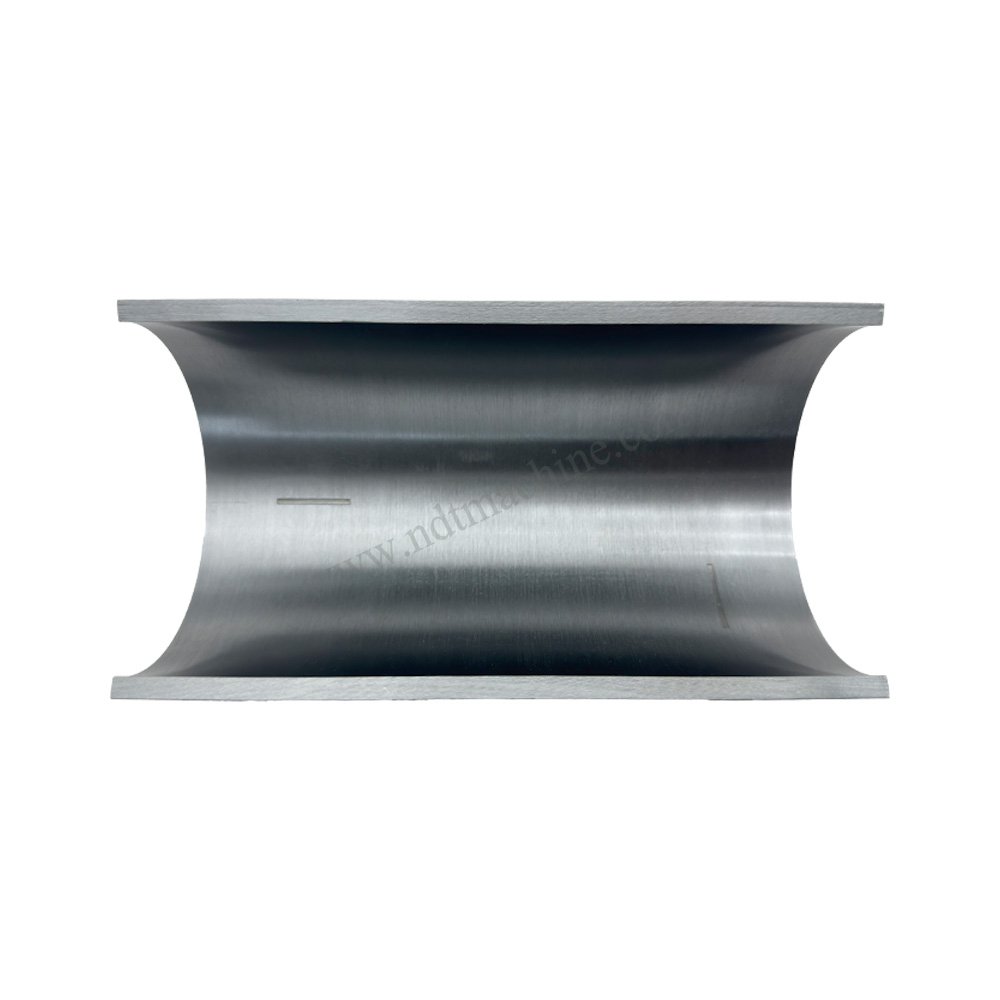

Slot buatan dengan kedalaman 0,5 mm berfungsi sebagai target reflektor dalam proses kalibrasi, memungkinkan operator mengatur sensitivitas, memverifikasi resolusi alat, serta mengevaluasi kemampuan deteksi cacat pada material berdinding tipis. Blok ini sangat sesuai digunakan untuk inspeksi sambungan las pipa, pengujian korosi, fabrikasi, serta pemeliharaan sistem perpipaan di berbagai sektor industri.
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V.
- Dirancang khusus untuk pipa Ø112,5 mm dengan ketebalan 6,2 mm.
- Slot (notch) buatan dengan kedalaman 0,5 mm untuk kalibrasi sensitivitas.
- Presisi tinggi berkat proses CNC machining.
- Permukaan halus untuk kopling ultrasonik yang optimal.
- Kompatibel dengan probe Straight Beam dan Angle Beam.
- Membantu meningkatkan akurasi pengaturan instrumen UT.
- Material dan dimensi dapat disesuaikan sesuai kebutuhan pelanggan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT)
- Kalibrasi probe ultrasonik lurus dan sudut
- Inspeksi sambungan las pipa
- Pemeriksaan korosi dan erosi
- Pengujian pressure vessel
- Industri minyak dan gas
- Industri petrokimia
- Pembangkit listrik
- Fabrikasi perpipaan
- Laboratorium NDT
- Quality Control (QC) dan Quality Assurance (QA)
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø112,5 mm |
| Ketebalan Pipa | 6,2 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,5 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi Ultrasonic Flaw Detector dan inspeksi las pipa |
