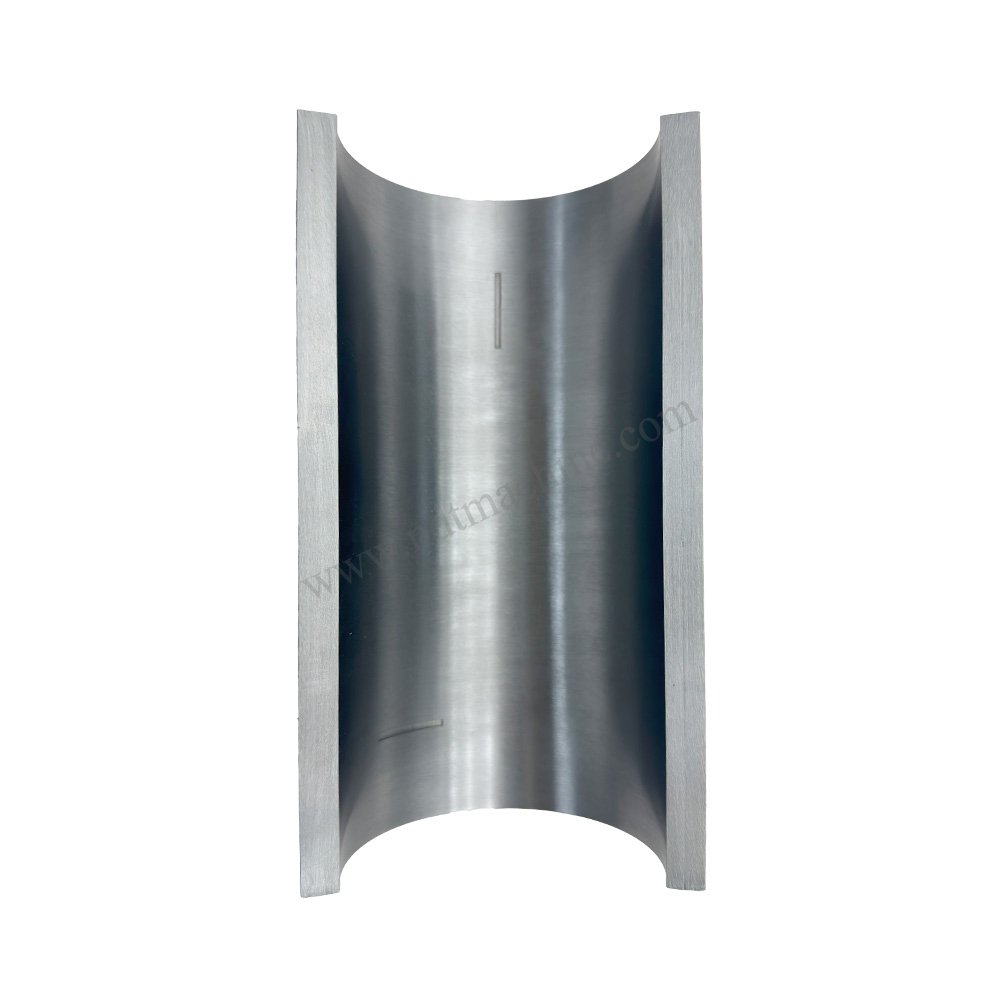

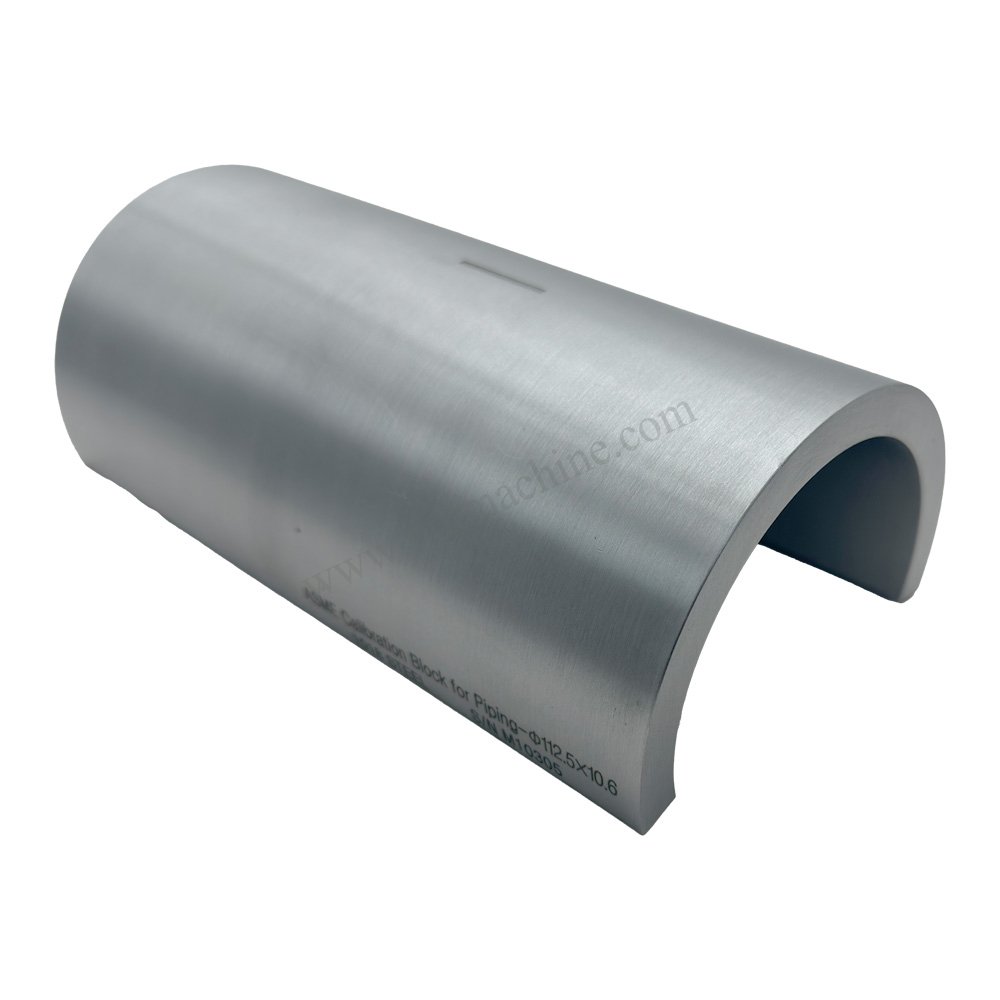

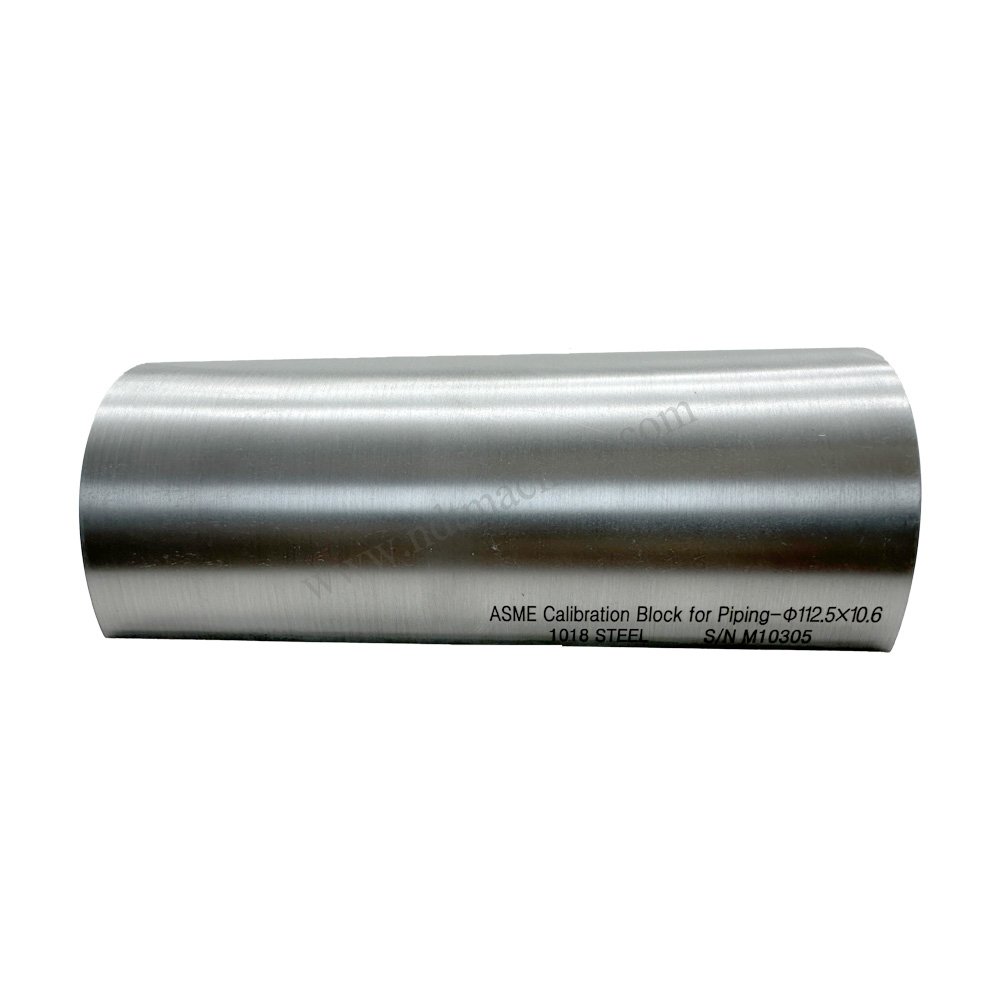

ASME Calibration Block ini diproduksi menggunakan proses machining presisi tinggi sehingga memiliki dimensi yang akurat dan konsisten. Dengan bentuk yang mengikuti geometri pipa sebenarnya, blok kalibrasi ini memberikan simulasi inspeksi yang lebih realistis dibandingkan blok datar.
Keberadaan slot sedalam 1,0 mm memungkinkan operator melakukan kalibrasi sensitivitas, pemeriksaan resolusi, serta verifikasi performa probe ultrasonik sebelum melakukan inspeksi pada sambungan las, pipa proses, maupun pressure vessel. Blok kalibrasi ini sangat cocok digunakan oleh perusahaan inspeksi, fabrikasi, migas, petrokimia, pembangkit listrik, dan industri manufaktur.
Fitur Utama
- Diproduksi sesuai persyaratan ASME Section V.
- Dirancang khusus untuk pipa Ø112,5 mm dengan ketebalan 10,6 mm.
- Slot buatan (artificial notch) dengan kedalaman 1,0 mm untuk kalibrasi sensitivitas.
- Presisi tinggi dengan proses CNC machining.
- Permukaan halus untuk kopling ultrasonik yang optimal.
- Kompatibel dengan probe lurus (Straight Beam) maupun probe sudut (Angle Beam).
- Membantu meningkatkan akurasi deteksi cacat pada inspeksi UT.
- Material dan konfigurasi reflektor dapat disesuaikan sesuai kebutuhan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT)
- Pengaturan sensitivitas dan jarak pengukuran
- Pemeriksaan sambungan las pipa
- Inspeksi korosi dan erosi
- Pemeriksaan pressure vessel
- Industri minyak dan gas
- Industri petrokimia
- Pembangkit listrik
- Fabrikasi perpipaan
- Quality Control (QC)
- Laboratorium NDT
- Perusahaan inspeksi dan sertifikasi
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø112,5 mm |
| Ketebalan Pipa | 10,6 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 1,0 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi Ultrasonic Flaw Detector dan inspeksi las pipa |
