Pada pemeriksaan material dengan ketebalan sangat besar, karakteristik propagasi gelombang ultrasonik dan jarak lintasan menjadi faktor penting dalam menentukan keakuratan inspeksi. ASME 6# Non-Piping Calibration Block menyediakan dimensi yang lebih besar untuk membantu operator melakukan penyesuaian instrumen terhadap kondisi pengujian dengan lintasan ultrasonik yang panjang.
Ketebalan 230 mm memberikan referensi yang sesuai untuk aplikasi pada komponen industri berat, sedangkan panjang 700 mm menyediakan area kerja yang luas untuk penempatan dan pergerakan probe. Blok ini dapat digunakan untuk membantu verifikasi range, time base, gain, sensitivitas, dan respons sinyal pada Ultrasonic Flaw Detector sebelum pemeriksaan benda kerja dilakukan.
Fitur Utama
- Dimensi besar 230 × 155 × 700 mm.
- Ketebalan blok 230 mm untuk aplikasi material sangat tebal.
- Panjang 700 mm memberikan area kerja yang luas.
- Dirancang untuk kalibrasi Ultrasonic Testing (UT) material non-perpipaan.
- Mengacu pada ASME BPVC Section V (2023).
- Mendukung penyetelan range, time base, gain, dan sensitivitas.
- Sesuai untuk pengujian dengan lintasan gelombang ultrasonik yang panjang.
- Dapat digunakan untuk verifikasi performa Ultrasonic Flaw Detector.
- Cocok untuk laboratorium NDT maupun inspeksi lapangan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V – 2023
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
ASME 6# Non-Piping Calibration Block digunakan untuk kalibrasi peralatan Ultrasonic Flaw Detector pada komponen dengan ketebalan tinggi, seperti pressure vessel, boiler, pelat baja berat, forging besar, komponen pembangkit listrik, struktur baja industri, serta peralatan proses bertekanan. Blok ini juga dapat digunakan oleh perusahaan jasa inspeksi NDT, laboratorium pengujian, fabrikator pressure vessel, kontraktor EPC, dan departemen QC/QA untuk verifikasi instrumen sebelum inspeksi.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME 6# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |

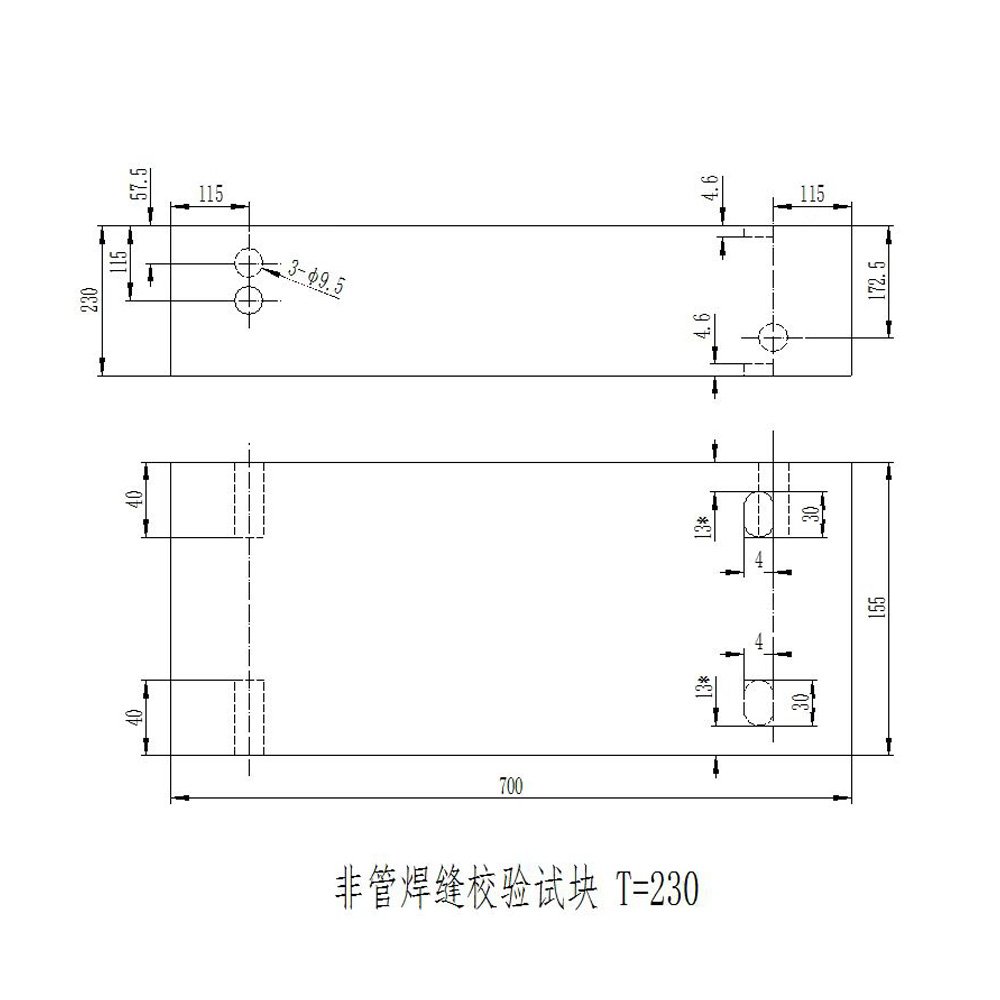

| Dimensi | 230 × 155 × 700 mm |
| Ketebalan Blok (T) | 230 mm |
| Lebar | 155 mm |
| Panjang (L) | 700 mm |
| Kategori Ketebalan | Material sangat tebal |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi dan verifikasi instrumen UT |
