Pada inspeksi material baja berketebalan besar, gelombang ultrasonik harus mampu menembus material secara optimal tanpa kehilangan akurasi. ASME 3# Non-Piping Calibration Block dengan ketebalan 75 mm dikembangkan sebagai blok referensi untuk proses kalibrasi instrumen Ultrasonic Testing (UT) pada material dengan ketebalan >50 hingga 100 mm. Dimensi 75 × 155 × 225 mm memberikan lintasan rambat gelombang yang lebih panjang sehingga operator dapat melakukan penyetelan range, time base, gain, dan evaluasi respons sinyal secara lebih akurat.
Blok kalibrasi ini diproduksi menggunakan CNC Precision Machining dengan material Baja Karbon berkualitas tinggi yang memiliki karakteristik akustik serupa dengan mayoritas material ferrous di industri. Hal ini menghasilkan kalibrasi yang lebih representatif untuk inspeksi pressure vessel, boiler, forging, casting, tangki penyimpanan, serta struktur baja berat. Produk ini banyak digunakan oleh perusahaan inspeksi, laboratorium NDT, kontraktor EPC, dan industri manufaktur yang menerapkan standar ASME BPVC Section V (2023).
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V Edisi 2023.
- Ketebalan blok 75 mm untuk kalibrasi material dengan ketebalan >50–100 mm.
- Dimensi 75 × 155 × 225 mm memberikan jalur propagasi gelombang yang lebih panjang.
- Material Baja Karbon dengan karakteristik akustik yang sesuai untuk inspeksi material ferrous.
- Diproduksi menggunakan CNC Precision Machining dengan toleransi tinggi.
- Membantu kalibrasi sensitivitas, range, time base, DAC, dan evaluasi amplitudo sinyal.
- Permukaan dipoles halus untuk menghasilkan kopling ultrasonik yang optimal.
- Kompatibel dengan probe Straight Beam maupun Angle Beam.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V – 2023
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk pelat baja tebal.
- Inspeksi pressure vessel dan boiler berketebalan besar.
- Pemeriksaan forging, casting, dan komponen mesin industri berat.
- Inspeksi heat exchanger dan reaktor proses.
- Pemeriksaan struktur baja pada industri minyak dan gas.
- Kalibrasi instrumen sebelum inspeksi tangki penyimpanan dan bejana tekan.
- Laboratorium kalibrasi, pusat pelatihan, dan perusahaan jasa NDT.
- Quality Control (QC) dan Quality Assurance (QA) pada proyek fabrikasi berat.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME 3# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |

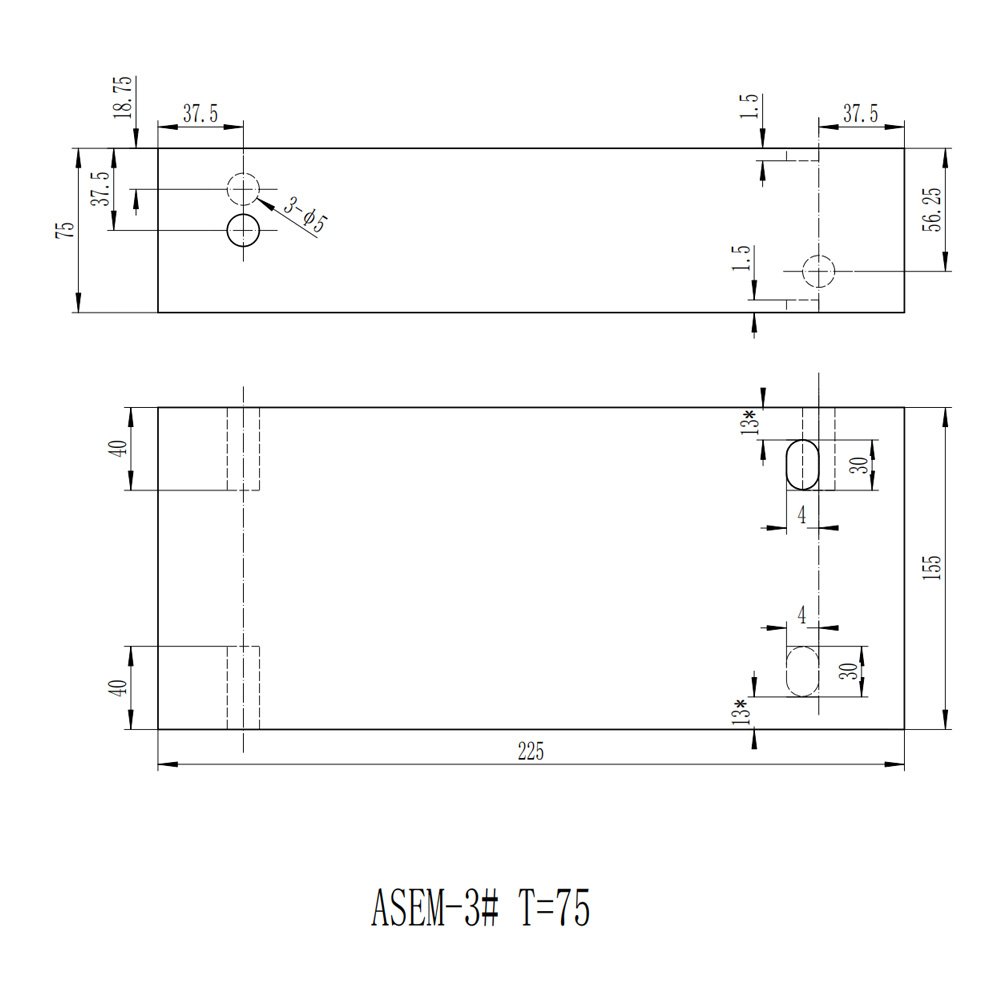

| Dimensi | 75 × 155 × 225 mm |
| Ketebalan Blok (T) | 75 mm |
| Material | Baja Karbon (Carbon Steel) |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Rentang Ketebalan Material | >50 mm hingga 100 mm |
| Aplikasi | Kalibrasi UT untuk material non-perpipaan dan pelat baja tebal |
