Material baja karbon dengan ketebalan 25 hingga 50 mm memerlukan proses kalibrasi yang lebih spesifik agar gelombang ultrasonik dapat memberikan hasil inspeksi yang akurat. ASME 2# Non-Piping Calibration Block memiliki ketebalan 38 mm, sesuai dengan spesifikasi standar ASME untuk inspeksi material dalam rentang tersebut. Blok ini membantu operator mengoptimalkan pengaturan time base, gain (sensitivitas), kecepatan rambat gelombang, serta evaluasi amplitudo sinyal sebelum proses pengujian dimulai.

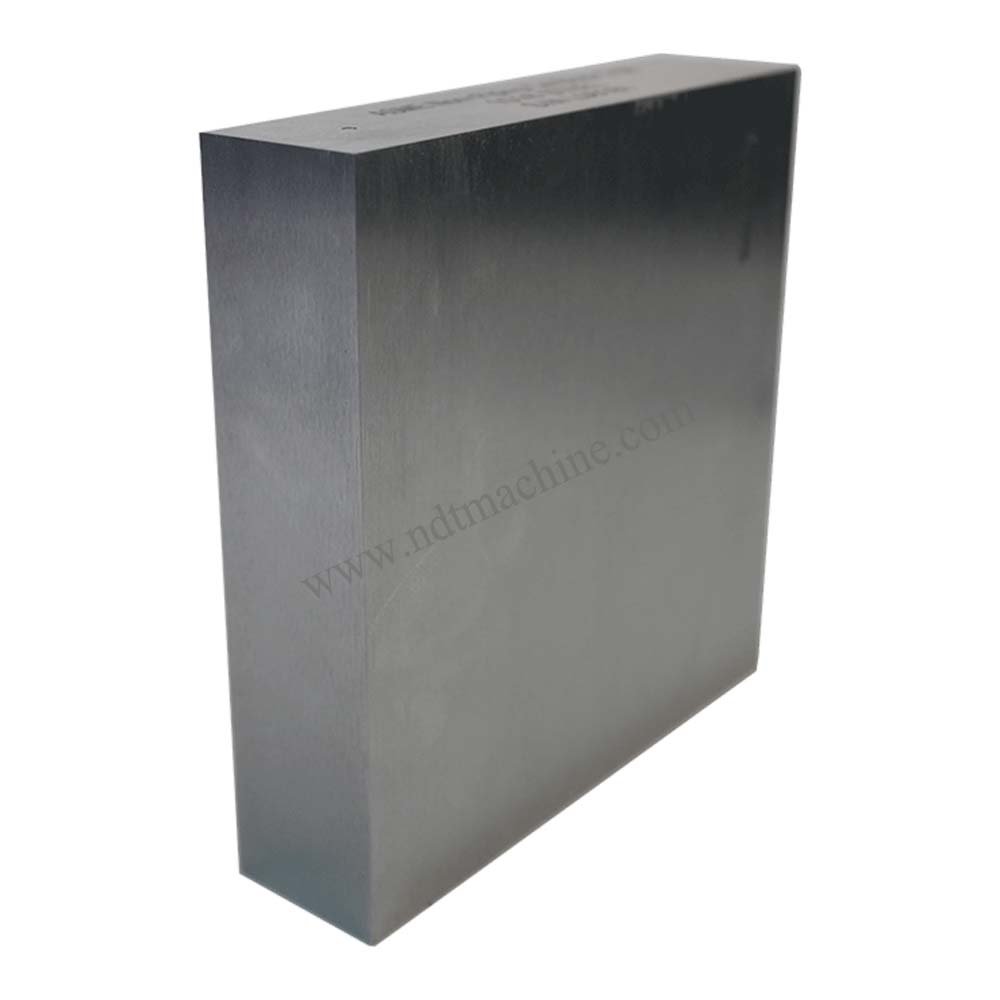

Diproduksi menggunakan CNC Precision Machining, blok kalibrasi ini memiliki dimensi 38 × 155 × 150 mm dengan toleransi yang tinggi sehingga menghasilkan performa kalibrasi yang konsisten. Material Baja Karbon memberikan karakteristik akustik yang sesuai dengan mayoritas komponen industri, menjadikannya pilihan ideal untuk inspeksi pressure vessel, boiler, tangki penyimpanan, struktur baja, dan peralatan proses pada industri minyak dan gas, petrokimia, pembangkit listrik, serta manufaktur.
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V Edisi 2023.
- Material Baja Karbon dengan karakteristik akustik yang sesuai untuk inspeksi material ferrous.
- Ketebalan blok 38 mm untuk kalibrasi material dengan ketebalan >25–50 mm.
- Dimensi 38 × 155 × 150 mm memberikan area kerja yang stabil untuk berbagai jenis probe.
- Diproduksi menggunakan CNC Precision Machining dengan akurasi tinggi.
- Membantu kalibrasi sensitivitas, time base, range, dan kecepatan rambat suara.
- Permukaan dipoles halus untuk menghasilkan transmisi gelombang ultrasonik yang optimal.
- Cocok untuk laboratorium kalibrasi maupun inspeksi lapangan.
Standar
ASME-1 : 19mm*155mm*120mm/20*155*150mm
ASME-2 : 38mm*155mm*150mm
ASME-3 : 75mm*155mm*225mm
ASME-4 : 127mm*155mm*400mm
ASME-5 : 127mm*155mm*400mm
ASME-6 : 230mm*155mm*700mm
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk pelat baja karbon.
- Inspeksi pressure vessel dan boiler.
- Pemeriksaan tangki penyimpanan dan bejana tekan.
- Pengujian forging, casting, dan komponen mesin.
- Inspeksi struktur baja pada proyek konstruksi dan industri berat.
- Pemeriksaan heat exchanger dan peralatan proses.
- Laboratorium kalibrasi, pusat pelatihan, dan perusahaan jasa NDT.
- Quality Control (QC) dan Quality Assurance (QA) di industri manufaktur.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|

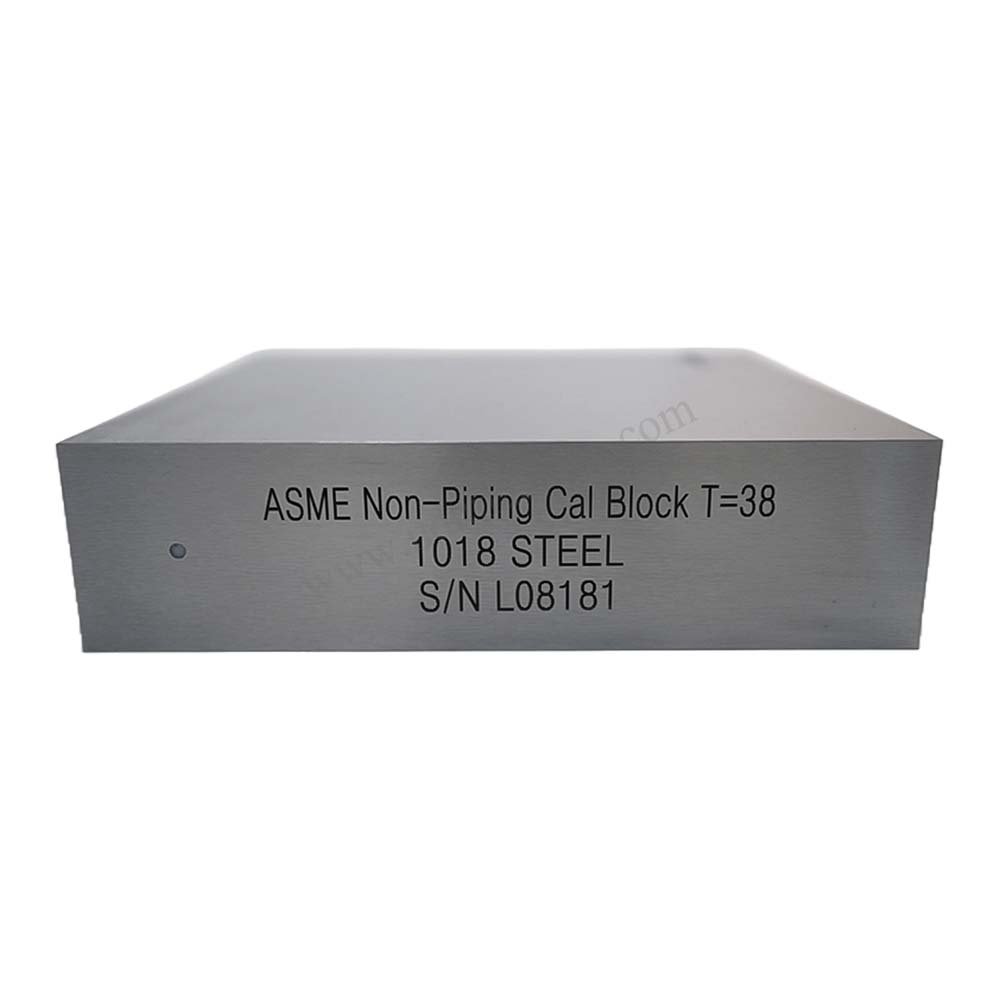

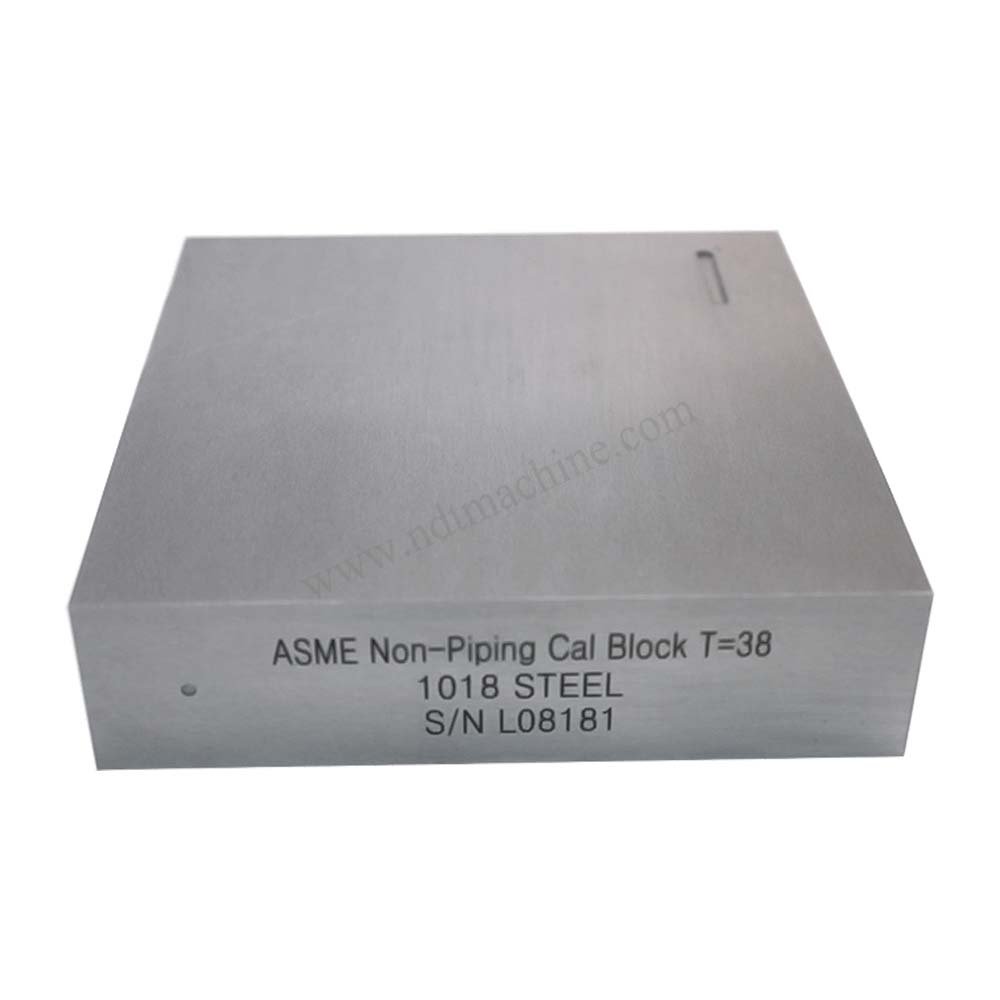

| Nama Produk | ASME 2# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |
| Dimensi | 38 × 155 × 150 mm |
| Ketebalan Blok (T) | 38 mm |
| Material | Baja Karbon (Carbon Steel) |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Rentang Ketebalan Material | >25 mm hingga 50 mm |
| Aplikasi | Kalibrasi UT untuk material non-perpipaan |
