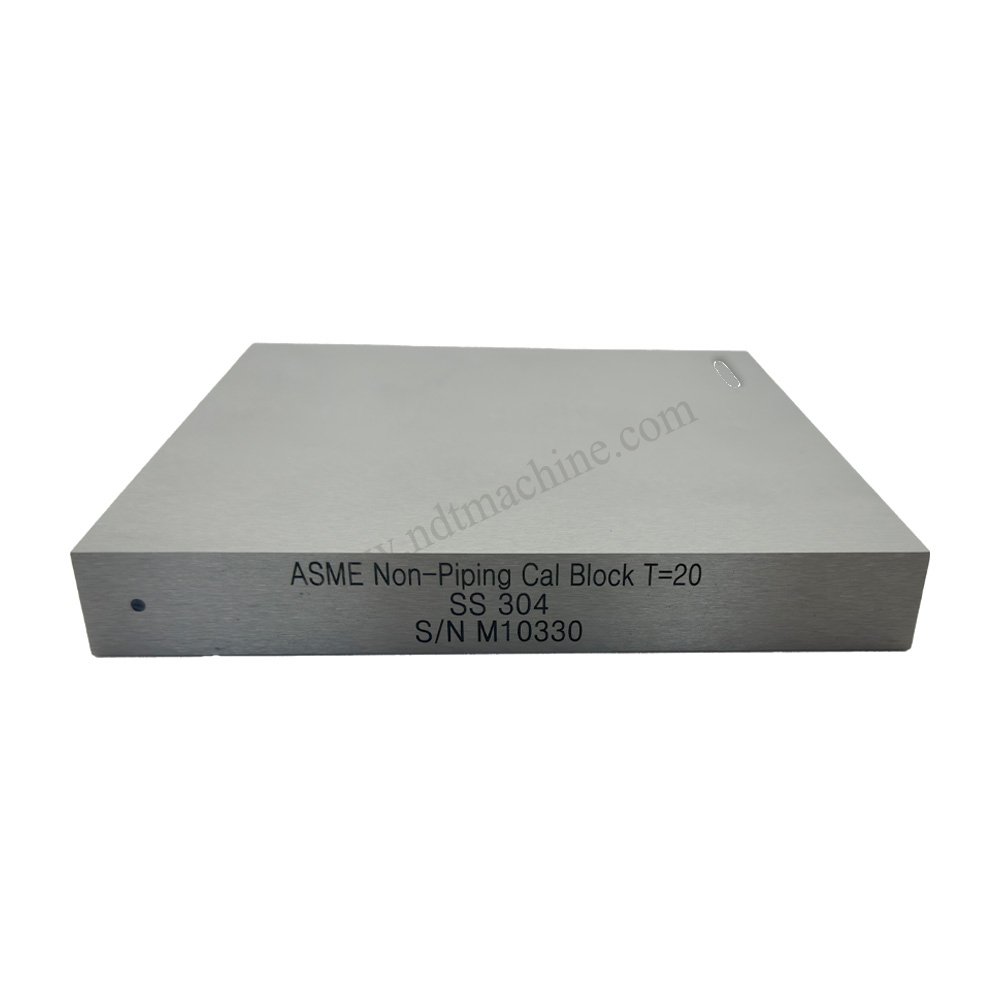

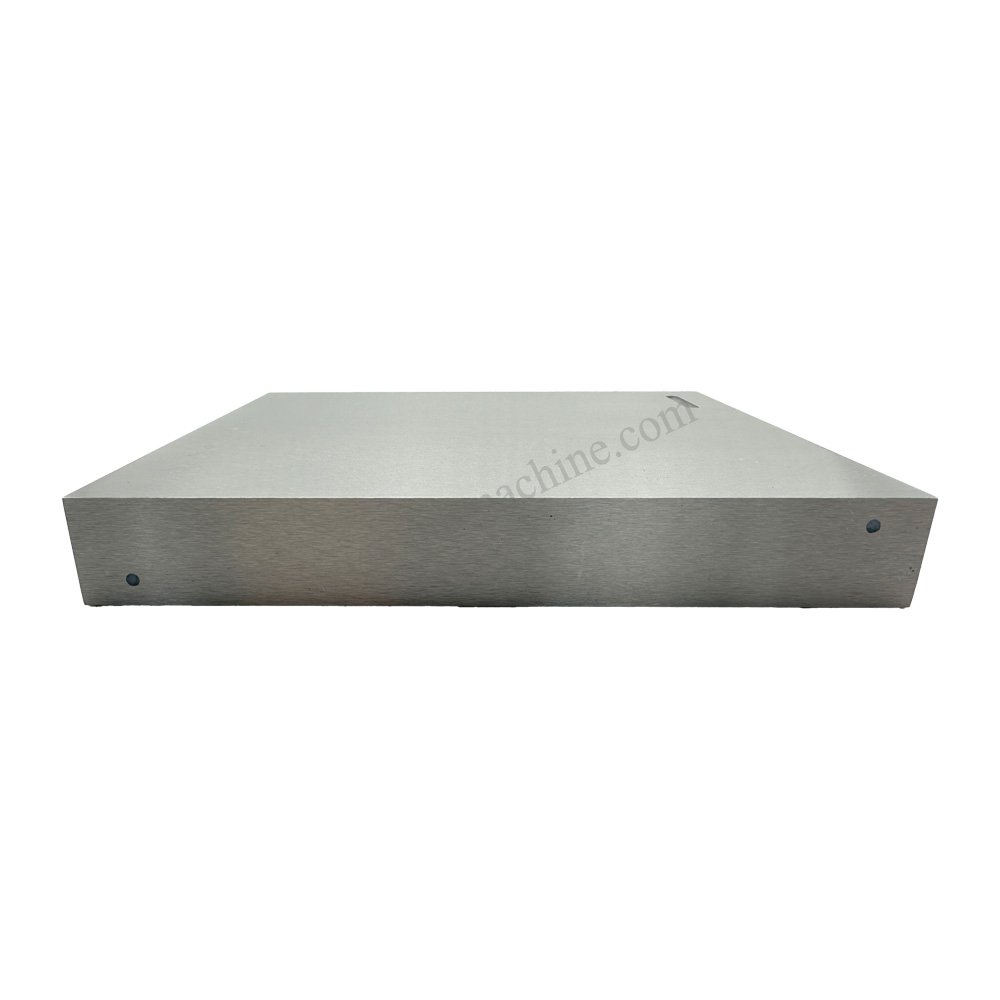

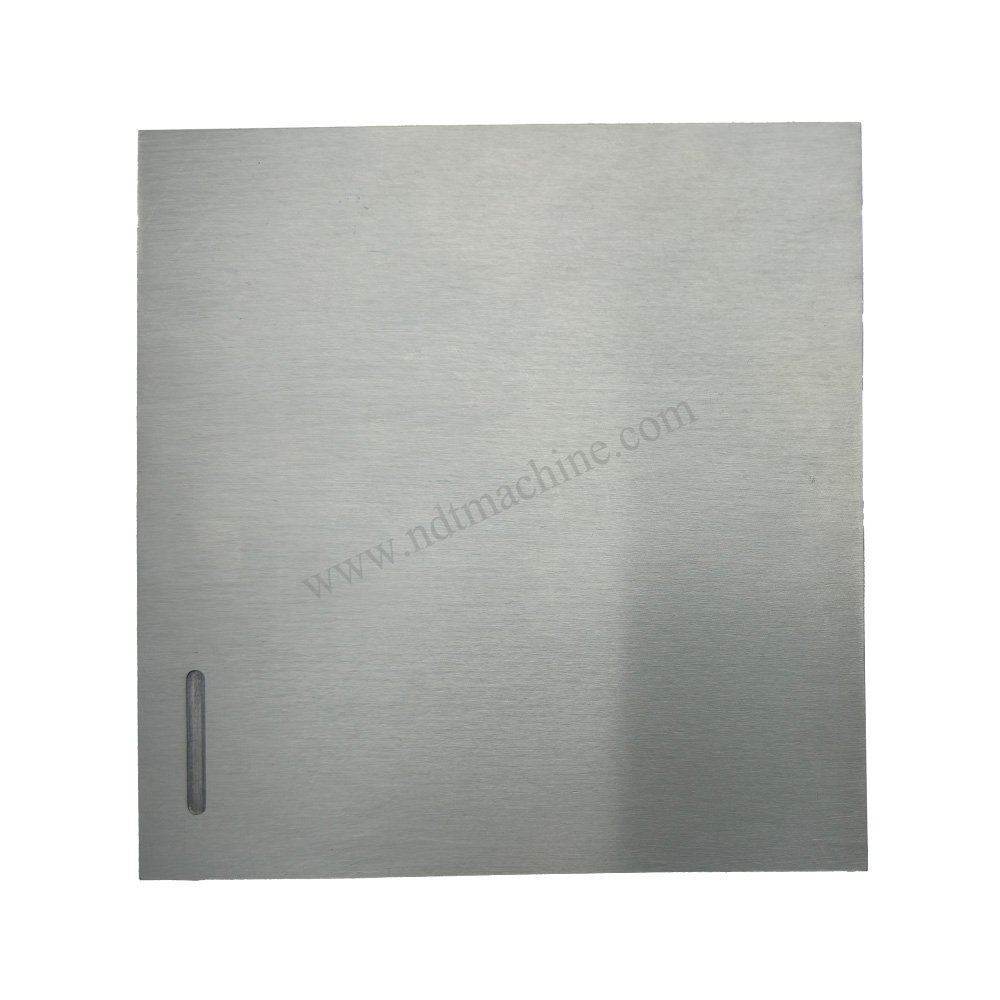

Inspeksi ultrasonik pada komponen berbahan Stainless Steel 304 membutuhkan blok kalibrasi dengan karakteristik material yang serupa agar hasil kalibrasi lebih akurat. ASME 1# Non-Piping Calibration Block berukuran 20 × 155 × 150 mm dirancang untuk membantu operator mengoptimalkan pengaturan kecepatan rambat gelombang ultrasonik, sensitivitas, time base, dan evaluasi amplitudo sinyal sebelum inspeksi dilakukan.
Material Stainless Steel 304 memiliki ketahanan korosi yang sangat baik, struktur material yang stabil, dan banyak digunakan pada industri makanan dan minuman, farmasi, petrokimia, kimia, serta pembangkit listrik. Diproduksi menggunakan CNC Precision Machining, blok kalibrasi ini memiliki dimensi yang presisi dan permukaan yang halus sehingga menghasilkan kopling ultrasonik yang optimal. Produk ini menjadi pilihan ideal bagi laboratorium kalibrasi, perusahaan inspeksi NDT, dan industri yang mengutamakan akurasi serta kepatuhan terhadap ASME BPVC Section V (2023).
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V Edisi 2023.
- Menggunakan material Stainless Steel 304 berkualitas tinggi dengan ketahanan korosi yang sangat baik.
- Dimensi 20 × 155 × 150 mm memberikan area kalibrasi yang lebih luas.
- Diproses menggunakan CNC Precision Machining untuk menghasilkan akurasi dimensi yang tinggi.
- Membantu kalibrasi sensitivitas, time base, kecepatan rambat suara, dan resolusi instrumen UT.
- Permukaan dipoles halus untuk meningkatkan kualitas transmisi gelombang ultrasonik.
- Kompatibel dengan probe Straight Beam maupun Angle Beam.
- Ideal untuk penggunaan di laboratorium, workshop fabrikasi, maupun inspeksi lapangan.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V – 2023
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada material stainless steel.
- Inspeksi pressure vessel dan tangki stainless steel.
- Pemeriksaan pelat stainless steel pada industri makanan dan minuman.
- Pengujian heat exchanger, reaktor, dan peralatan proses kimia.
- Inspeksi komponen fabrikasi stainless steel untuk industri farmasi.
- Verifikasi performa instrumen UT sebelum inspeksi lapangan.
- Laboratorium kalibrasi dan pusat pelatihan NDT.
- Quality Control (QC) dan Quality Assurance (QA) pada proses manufaktur.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME 1# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |
| Dimensi | 20 × 155 × 150 mm |
| Material | Stainless Steel 304 |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Aplikasi | Kalibrasi UT untuk material stainless steel dan komponen non-perpipaan |
