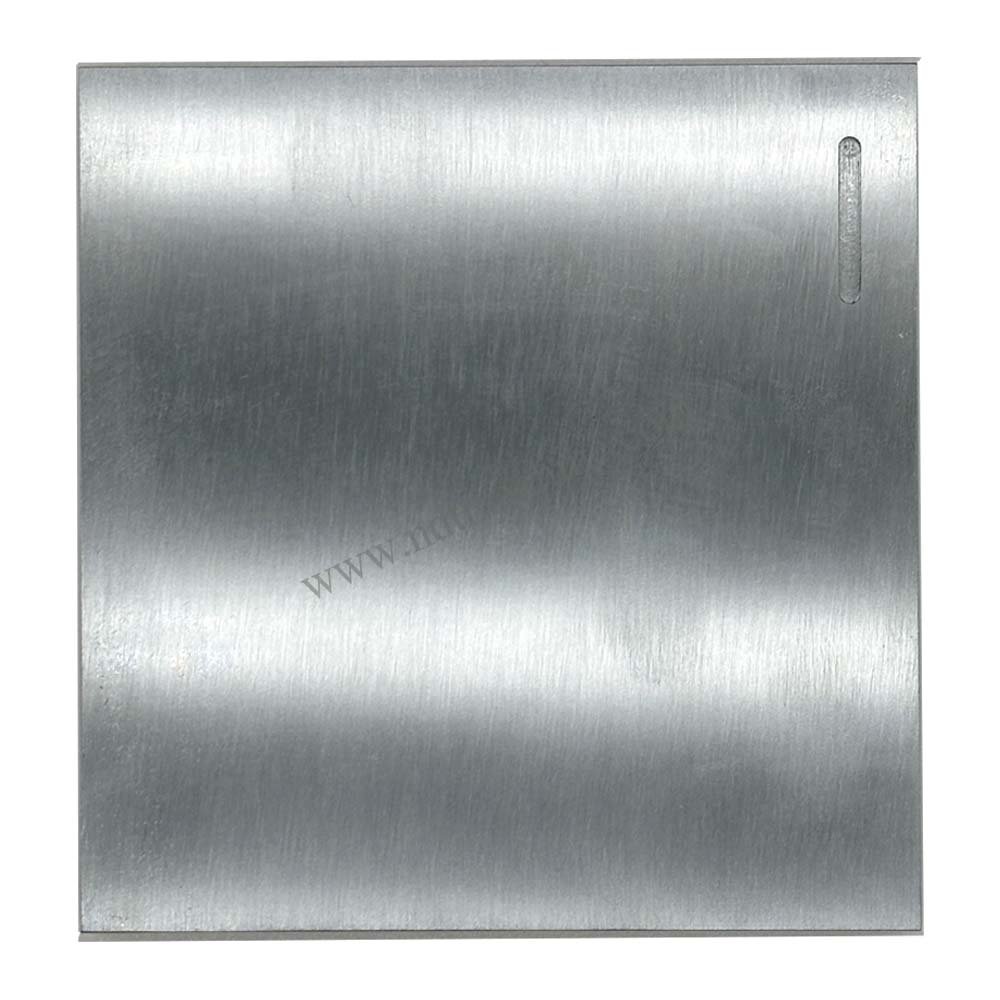

Dimensi dan bentuk ASME Non-Piping Weld Calibration Test Block mengacu pada persyaratan ASME Boiler and Pressure Vessel Code (BPVC) Section V dan disesuaikan dengan ketebalan material yang akan diperiksa. Blok kalibrasi ini digunakan sebagai standar referensi untuk mengkalibrasi Ultrasonic Testing (UT) sebelum melakukan inspeksi pengelasan pada pelat, pressure vessel, forging, dan komponen non-perpipaan lainnya.
Apabila inspeksi dilakukan pada material dengan diameter permukaan uji lebih dari 500 mm, dapat digunakan blok kalibrasi datar (flat calibration block) atau blok yang memiliki kelengkungan yang sama dengan benda kerja. Sementara itu, untuk material dengan diameter permukaan uji 500 mm atau kurang, disarankan menggunakan blok kalibrasi melengkung (curved calibration block) atau Pipe Weld Calibration Test Block, sehingga kondisi kalibrasi lebih menyerupai geometri benda uji dan menghasilkan akurasi inspeksi yang lebih tinggi.
Fitur Utama
- Memenuhi persyaratan ASME BPVC Section V Edisi 2023.
- Material Baja Karbon dengan karakteristik akustik yang stabil.
- Dimensi 20 × 155 × 150 mm memberikan area kalibrasi yang lebih luas.
- Diproduksi menggunakan CNC Precision Machining untuk akurasi tinggi.
- Membantu kalibrasi sensitivitas, time base, dan kecepatan rambat gelombang ultrasonik.
- Permukaan dipoles untuk menghasilkan kopling ultrasonik yang optimal.
- Kompatibel dengan probe kontak lurus maupun probe sudut.
- Cocok untuk penggunaan laboratorium maupun inspeksi lapangan.
Standar
ASME-1 : 19mm*155mm*120mm/20*155*150mm
ASME-2 : 38mm*155mm*150mm
ASME-3 : 75mm*155mm*225mm
ASME-4 : 127mm*155mm*400mm
ASME-5 : 127mm*155mm*400mm
ASME-6 : 230mm*155mm*700mm
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada material baja karbon.
- Pemeriksaan pelat baja berukuran besar.
- Inspeksi pressure vessel, boiler, dan heat exchanger.
- Pengujian forging, casting, dan komponen mesin berat.
- Inspeksi struktur baja pada proyek konstruksi dan infrastruktur.
- Pemeriksaan tangki penyimpanan dan peralatan proses industri.
- Laboratorium kalibrasi, pusat pelatihan NDT, dan lembaga sertifikasi.
- Quality Control (QC), Quality Assurance (QA), dan inspeksi manufaktur.

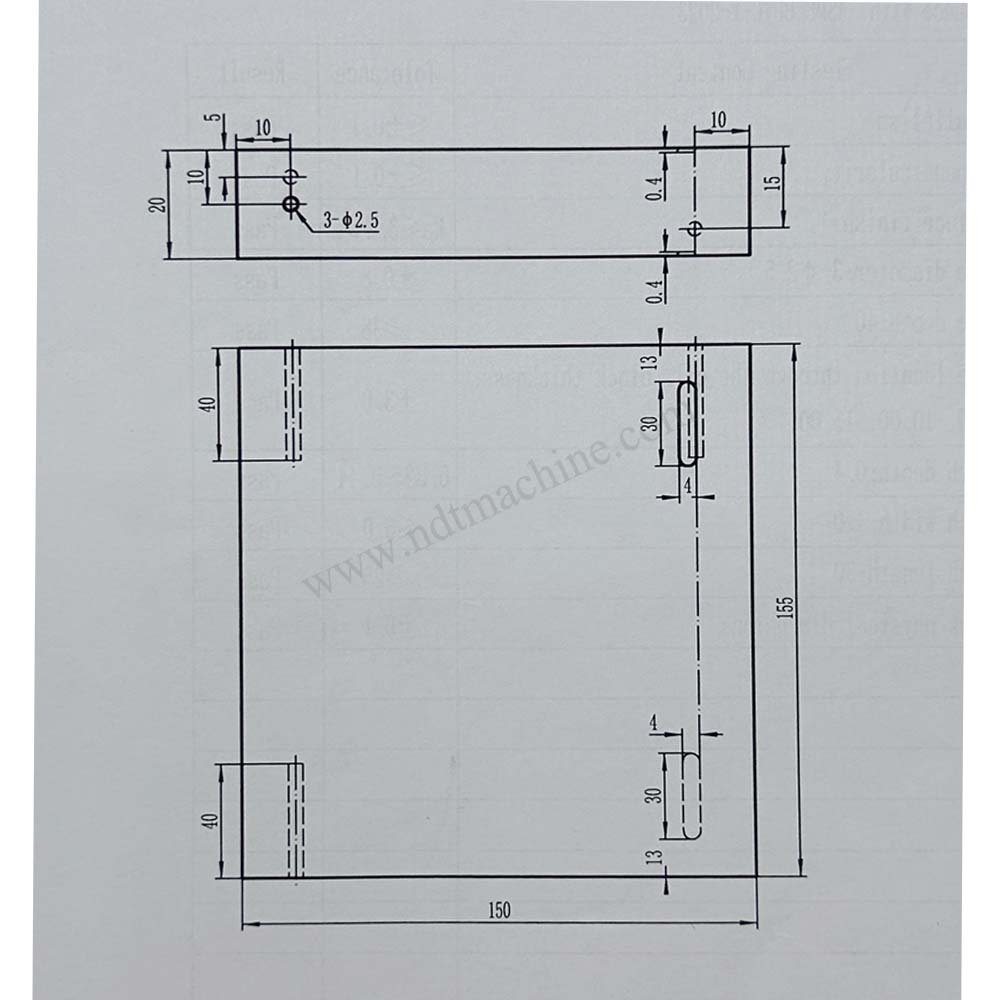

Dimensi Standar ASME Non-Piping Weld Calibration Test Block
| No. | Ketebalan Las (t) | Ketebalan Blok (T) | Panjang (L) | Diameter Lubang | Dimensi Alur (P × L × D) |
|---|---|---|---|---|---|
| 1 | ≤ 25 mm | 19 mm | 150 mm | Ø2,5 mm | 25 × 6 × 0,38 mm |
| 2 | > 25 – 50 mm | 38 mm | 150 mm | Ø3,0 mm | 25 × 6 × 0,76 mm |
| 3 | > 50 – 100 mm | 75 mm | 200 mm | Ø5,0 mm | 25 × 6 × 1,5 mm |
| 4 | > 100 mm | 125 mm | 380 mm | Ø6,5 mm | 25 × 6,4 × 2,5 mm |

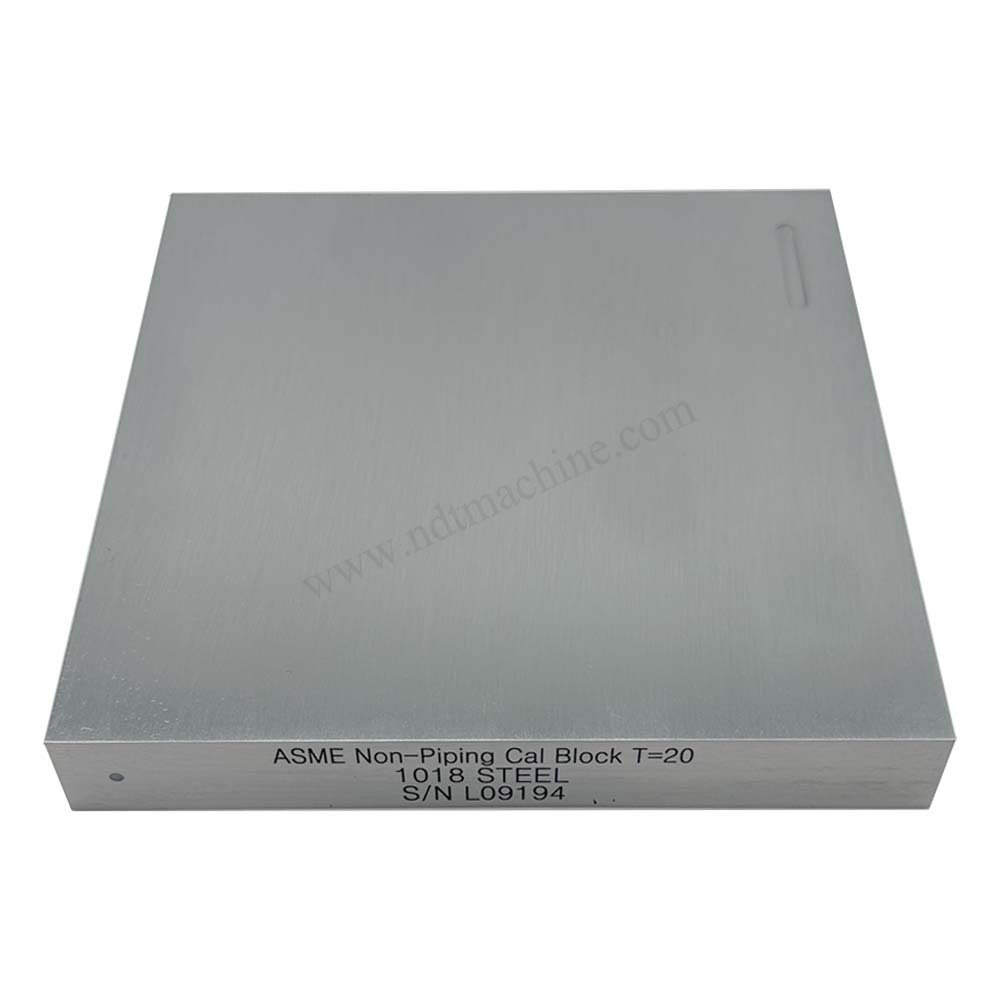

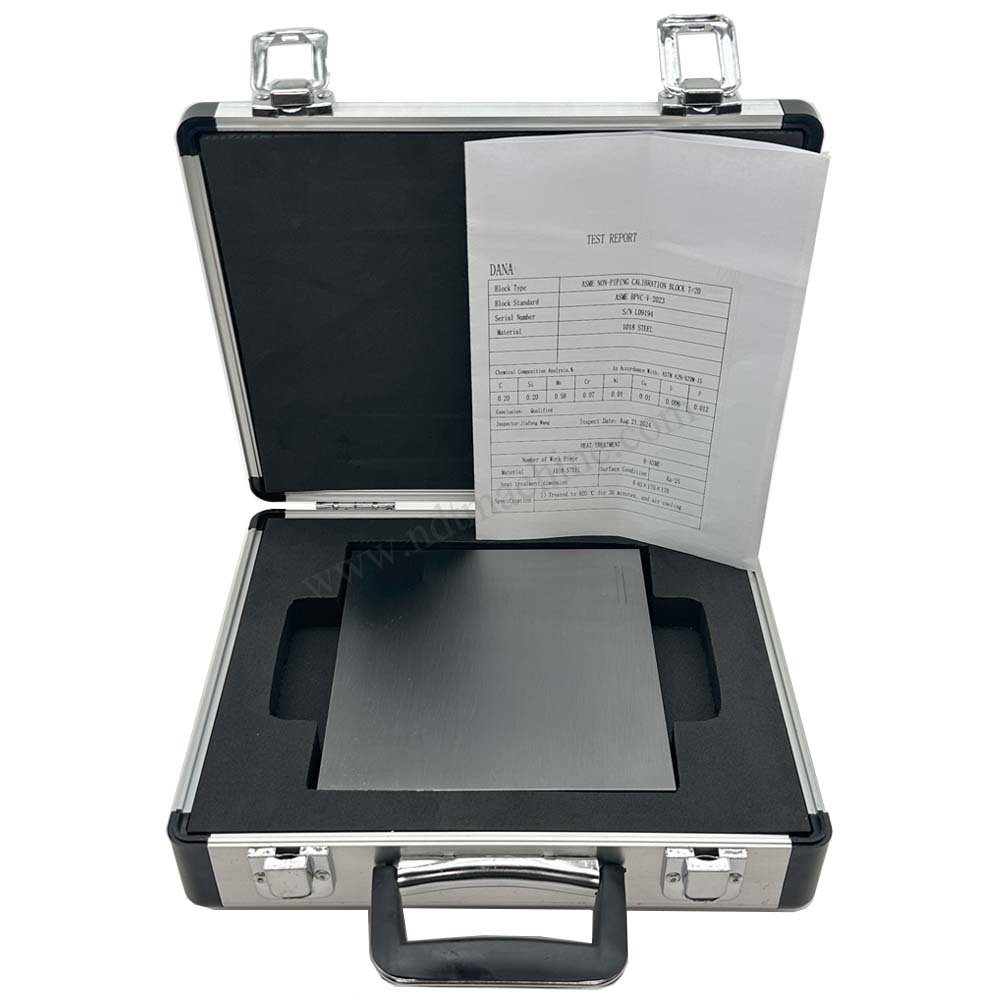

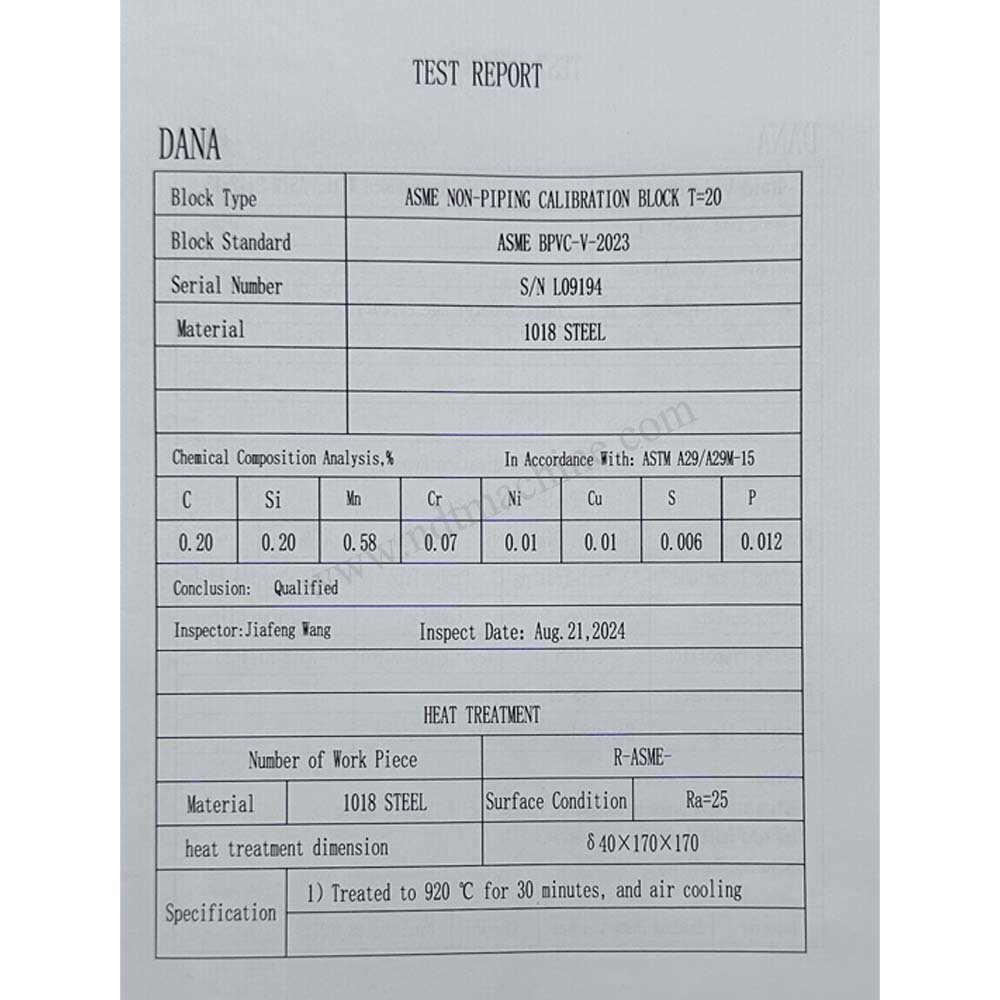

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME 1# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |
| Dimensi | 20 × 155 × 150 mm |
| Material | Baja Karbon (Carbon Steel) |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Aplikasi | Kalibrasi UT untuk material datar dan komponen non-perpipaan |
