Dimensi dan bentuk ASME Non-Piping Weld Calibration Test Block ditentukan sesuai dengan ketentuan ASME Boiler and Pressure Vessel Code (BPVC) Section V untuk memastikan proses kalibrasi Ultrasonic Testing (UT) menghasilkan akurasi yang tinggi. Pemilihan ukuran blok kalibrasi didasarkan pada ketebalan material las yang akan diperiksa sehingga karakteristik rambatan gelombang ultrasonik mendekati kondisi benda kerja sebenarnya.
Untuk inspeksi material yang memiliki diameter permukaan uji lebih dari 500 mm, dapat digunakan blok kalibrasi datar (Flat Calibration Block) atau blok yang memiliki kelengkungan yang sama dengan benda kerja. Sebaliknya, pada material dengan diameter permukaan 500 mm atau kurang, disarankan menggunakan Curved Calibration Block (Pipe Weld Calibration Test Block) agar proses kalibrasi lebih representatif terhadap geometri pipa dan meningkatkan keandalan hasil inspeksi.
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V Edisi 2023.
- Material Baja Karbon dengan karakteristik yang sesuai untuk inspeksi material ferrous.
- Presisi tinggi melalui proses CNC Precision Machining.
- Membantu kalibrasi kecepatan rambat suara, sensitivitas, dan time base instrumen UT.
- Permukaan dipoles halus untuk menghasilkan kopling ultrasonik yang konsisten.
- Stabil digunakan pada inspeksi rutin di lapangan maupun laboratorium.
- Kompatibel dengan probe Straight Beam dan Angle Beam.
- Mendukung proses inspeksi sesuai prosedur Quality Assurance (QA) dan Quality Control (QC).
Standar
ASME-1 : 19mm*155mm*120mm/20*155*150mm
ASME-2 : 38mm*155mm*150mm
ASME-3 : 75mm*155mm*225mm
ASME-4 : 127mm*155mm*400mm
ASME-5 : 127mm*155mm*400mm
ASME-6 : 230mm*155mm*700mm
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) pada material baja karbon.
- Pemeriksaan pelat baja dan struktur baja.
- Inspeksi pressure vessel dan boiler.
- Pengujian forging, casting, dan komponen mesin.
- Pemeriksaan flange, valve, dan tangki penyimpanan.
- Industri minyak dan gas, petrokimia, serta pembangkit listrik.
- Laboratorium kalibrasi dan lembaga sertifikasi NDT.
- Quality Control (QC), Quality Assurance (QA), dan inspeksi manufaktur.

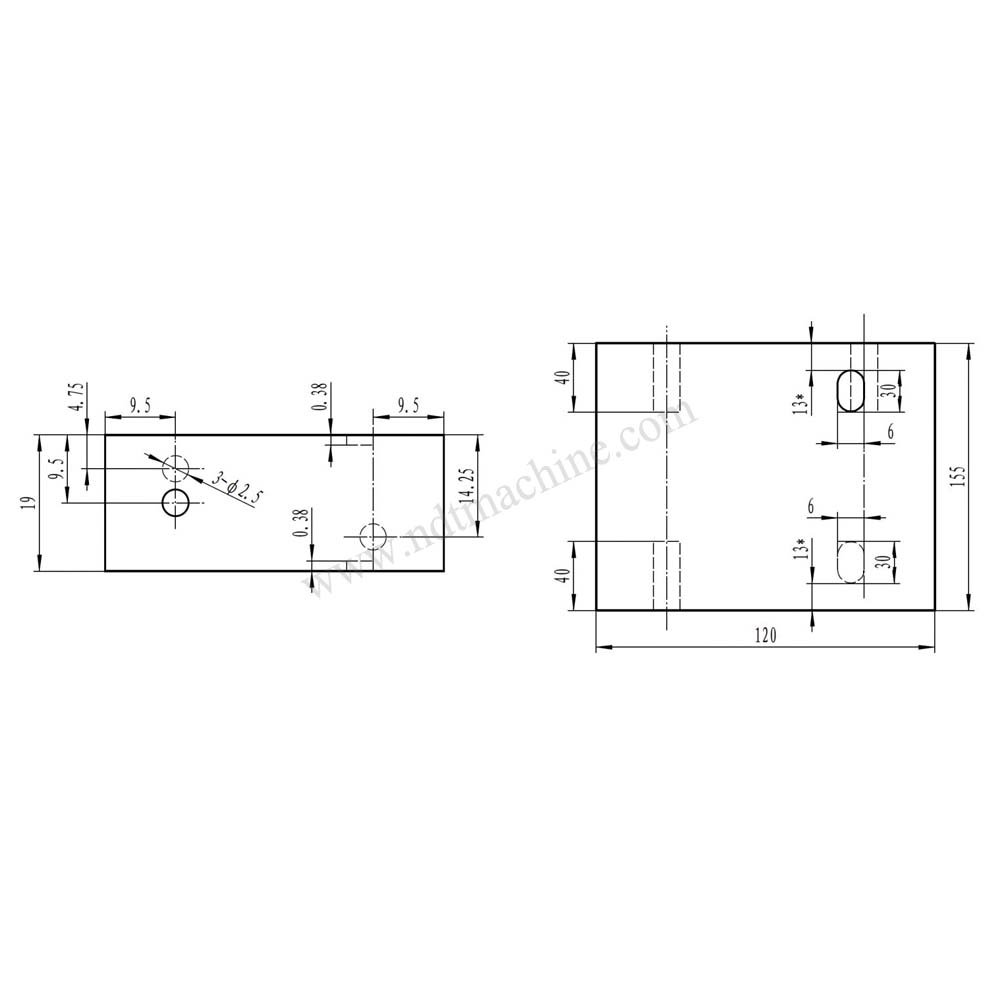

Dimensi Standar ASME Non-Piping Weld Calibration Test Block
| No. | Ketebalan Las (t) | Ketebalan Blok (T) | Panjang (L) | Diameter Lubang | Dimensi Alur (Panjang × Lebar × Kedalaman) |
|---|---|---|---|---|---|
| 1 | ≤ 25 mm | 19 mm | 150 mm | Ø2,5 mm | 25 × 6 × 0,38 mm |
| 2 | > 25 – 50 mm | 38 mm | 150 mm | Ø3,0 mm | 25 × 6 × 0,76 mm |
| 3 | > 50 – 100 mm | 75 mm | 200 mm | Ø5,0 mm | 25 × 6 × 1,5 mm |
| 4 | > 100 mm | 125 mm | 380 mm | Ø6,5 mm | 25 × 6,4 × 2,5 mm |

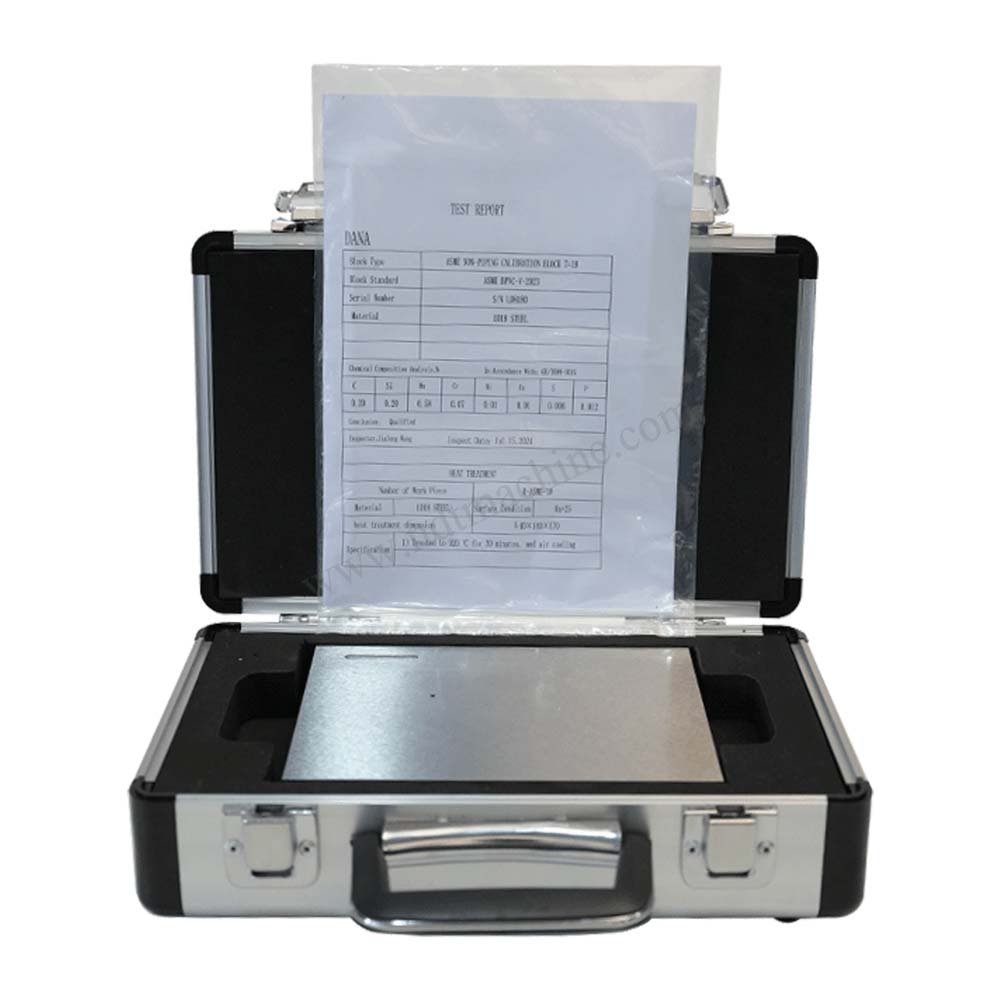

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|

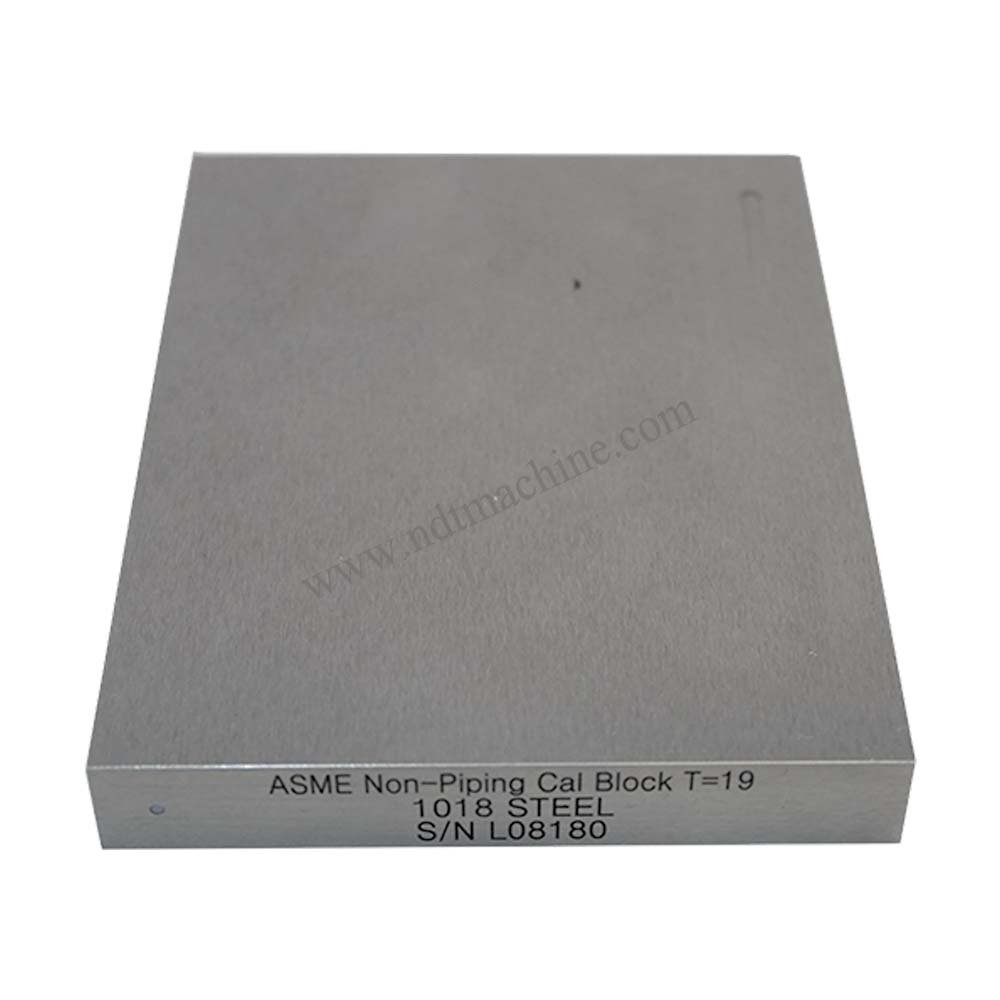

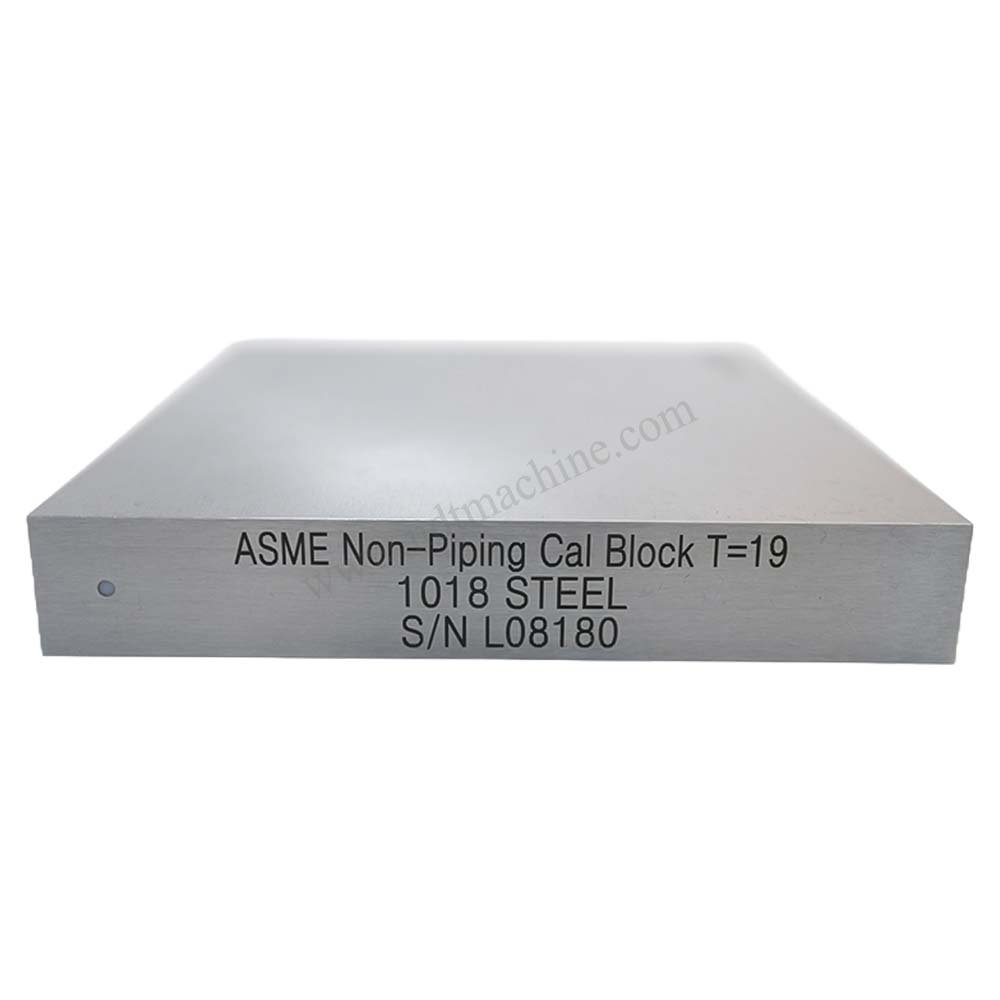

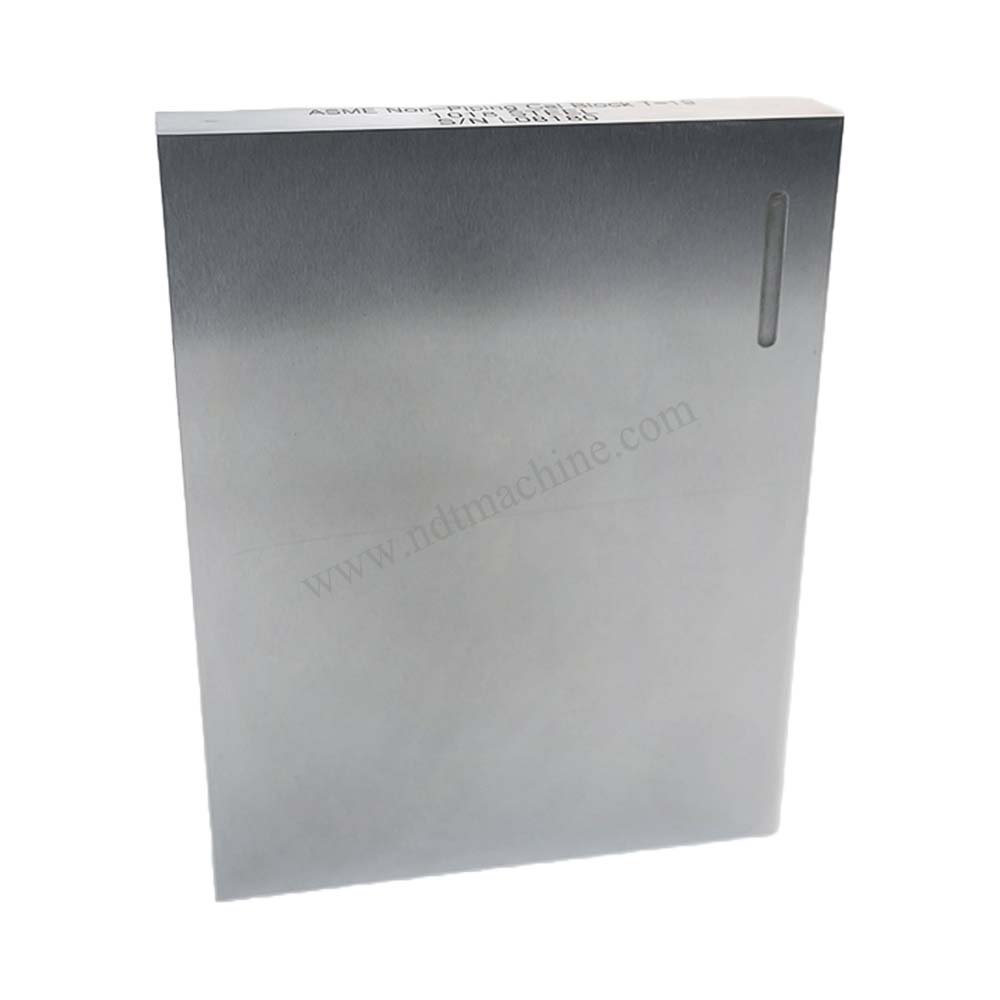

| Nama Produk | ASME 1# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |
| Dimensi | 19 × 155 × 120 mm |
| Material | Baja Karbon (Carbon Steel) |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Aplikasi | Kalibrasi UT untuk material baja dan komponen non-perpipaan |
