Dimensi dan bentuk ASME Non-Piping Weld Calibration Test Block ditentukan sesuai dengan ASME Boiler and Pressure Vessel Code (BPVC) Section V. Blok kalibrasi ini digunakan sebagai standar referensi dalam kalibrasi peralatan Ultrasonic Testing (UT) untuk inspeksi pengelasan pada material non-perpipaan seperti pelat baja, pressure vessel, boiler, forging, dan komponen struktural.
Saat melakukan inspeksi pada material dengan diameter permukaan uji lebih dari 500 mm, pengguna dapat menggunakan blok kalibrasi datar (Flat Standard Test Block) atau blok yang memiliki kelengkungan (radius) yang sama dengan benda kerja. Sebaliknya, apabila material yang diperiksa memiliki diameter permukaan 500 mm atau kurang, disarankan menggunakan blok kalibrasi melengkung (Curved Calibration Block) atau Pipe Weld Calibration Test Block, sehingga kondisi kalibrasi lebih menyerupai geometri benda uji dan menghasilkan akurasi pengukuran yang lebih tinggi.
Fitur Utama
- Diproduksi sesuai ASME BPVC Section V Edisi 2023.
- Menggunakan Aluminium 6063 berkualitas tinggi dengan struktur material yang seragam.
- Ideal untuk kalibrasi inspeksi UT pada material aluminium.
- Bobot lebih ringan dibandingkan blok berbahan baja sehingga mudah dibawa ke lokasi inspeksi.
- Diproses menggunakan CNC machining untuk menghasilkan dimensi yang presisi.
- Permukaan dipoles halus guna meningkatkan kualitas kopling ultrasonik.
- Kompatibel dengan berbagai jenis probe kontak dan angle beam.
- Memiliki ketahanan korosi yang baik untuk penggunaan jangka panjang.
Standar
ASME-1 : 19mm*155mm*120mm/20*155*150mm
ASME-2 : 38mm*155mm*150mm
ASME-3 : 75mm*155mm*225mm
ASME-4 : 127mm*155mm*400mm
ASME-5 : 127mm*155mm*400mm
ASME-6 : 230mm*155mm*700mm
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk material aluminium.
- Inspeksi pelat aluminium dan profil ekstrusi.
- Pengujian komponen otomotif berbahan aluminium.
- Pemeriksaan struktur aluminium pada industri dirgantara.
- Inspeksi rangka aluminium untuk konstruksi dan transportasi.
- Laboratorium kalibrasi dan pusat pelatihan NDT.
- Quality Control (QC) pada proses manufaktur aluminium.
- Verifikasi performa instrumen sebelum inspeksi lapangan.

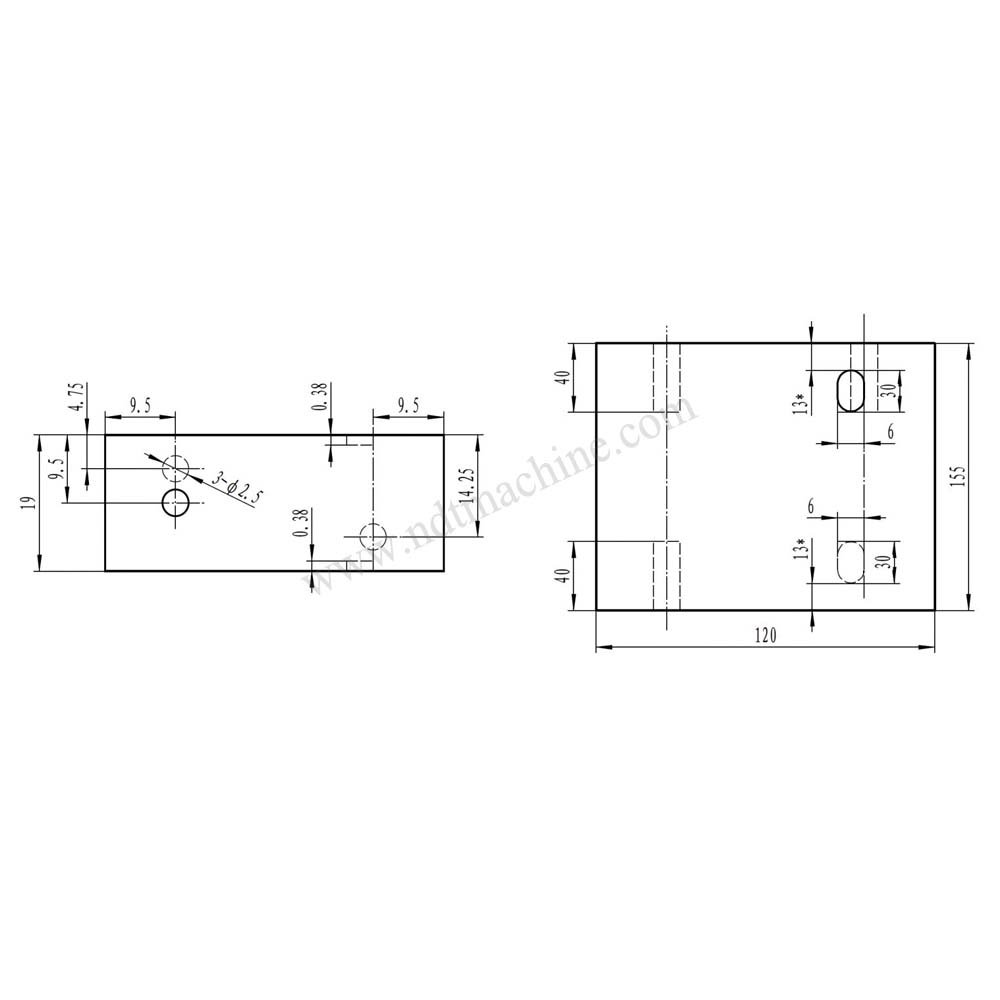

Dimensi Standar ASME Non-Piping Weld Calibration Test Block
| No. | Ketebalan Las (t) | Ketebalan Blok (T) | Panjang (L) | Diameter Lubang | Dimensi Alur (Panjang × Lebar × Kedalaman) |
|---|---|---|---|---|---|
| 1 | ≤ 25 mm | 19 mm | 150 mm | Ø2,5 mm | 25 × 6 × 0,38 mm |
| 2 | > 25 – 50 mm | 38 mm | 150 mm | Ø3,0 mm | 25 × 6 × 0,76 mm |
| 3 | > 50 – 100 mm | 75 mm | 200 mm | Ø5,0 mm | 25 × 6 × 1,5 mm |
| 4 | > 100 mm | 125 mm | 380 mm | Ø6,5 mm | 25 × 6,4 × 2,5 mm |

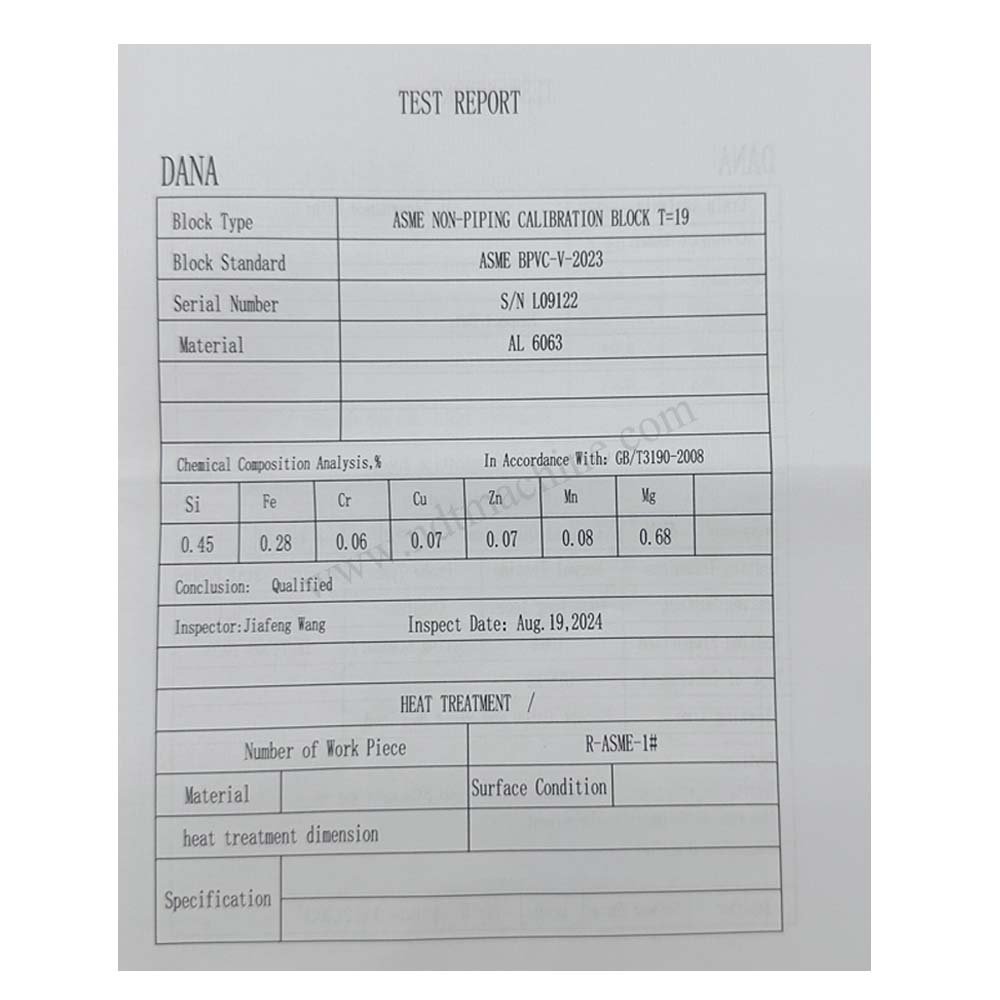

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|

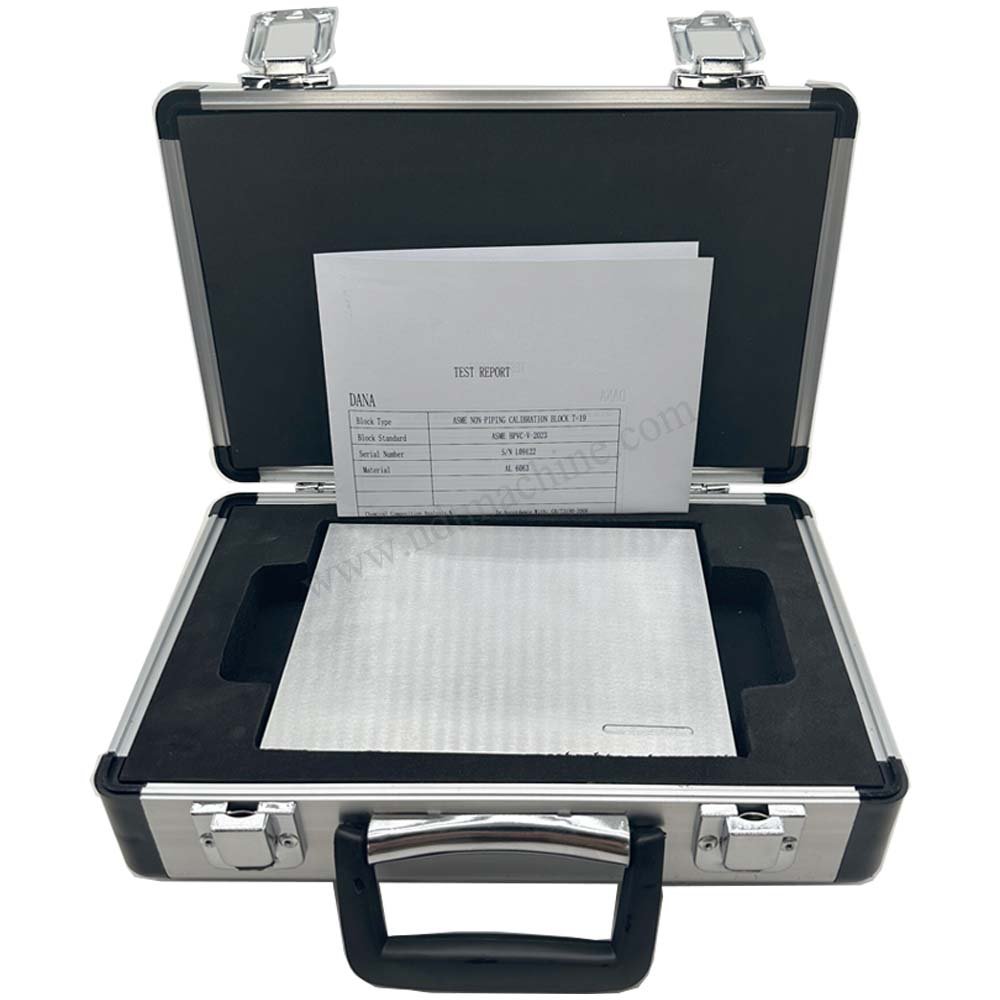

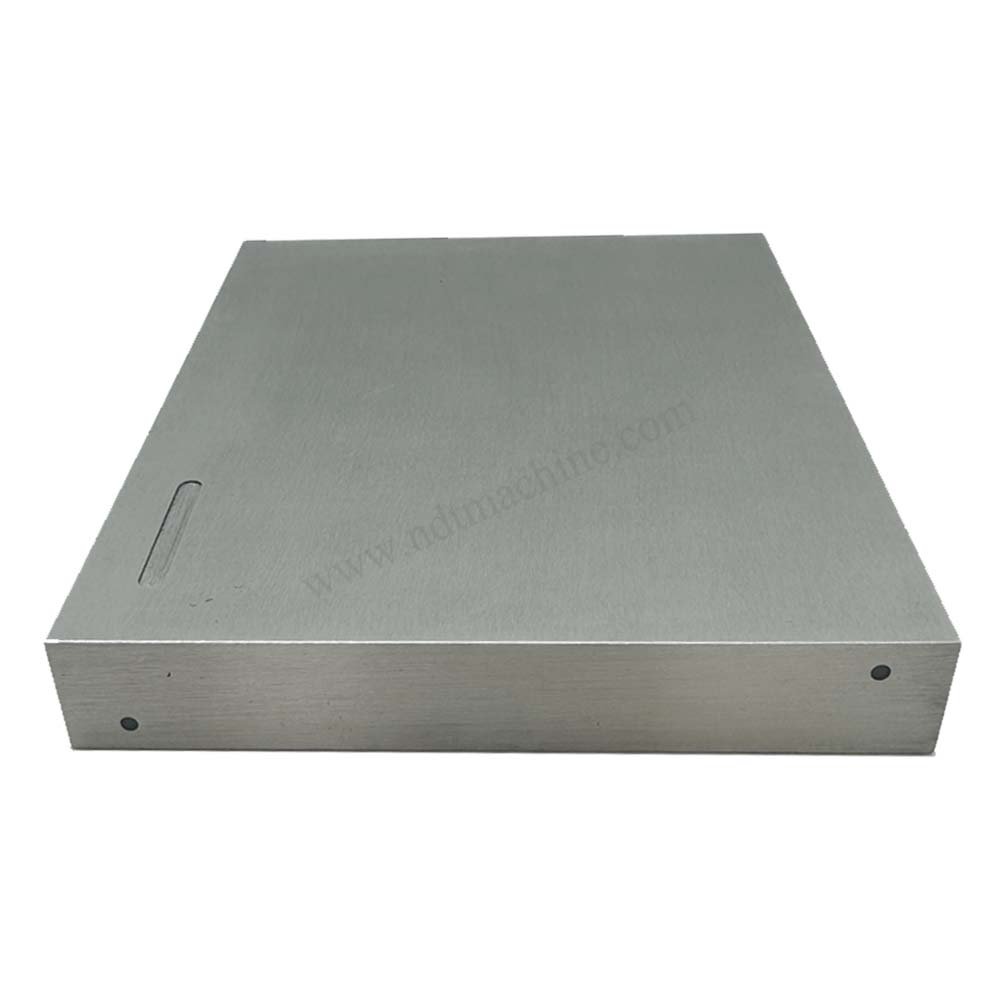

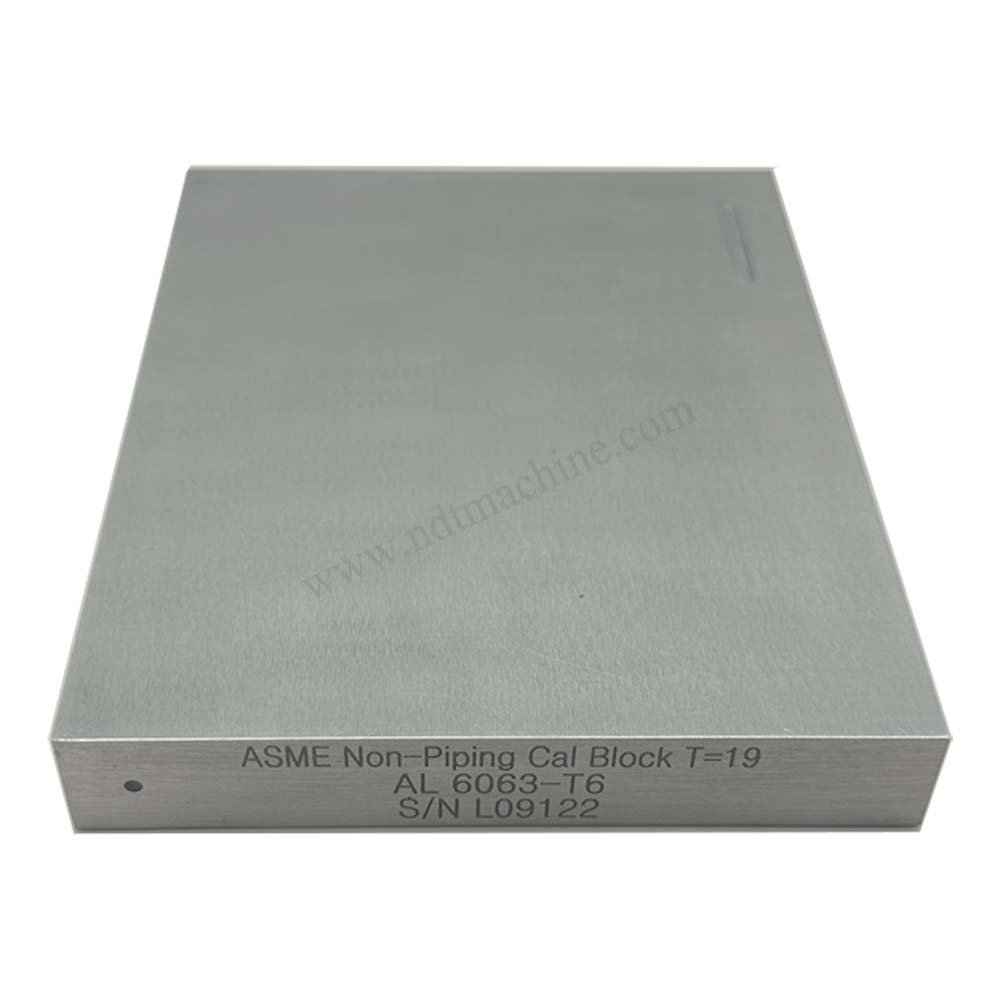

| Nama Produk | ASME 1# Non-Piping Calibration Block |
| Jenis | Non-Piping Ultrasonic Calibration Block |
| Dimensi | 19 × 155 × 120 mm |
| Material | Aluminium 6063 |
| Standar | ASME BPVC Section V (2023) |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Proses Produksi | CNC Precision Machining |
| Aplikasi | Kalibrasi UT untuk material aluminium dan komponen non-perpipaan |
