Fitur Utama
Layar Warna 320×240 Piksel: Menampilkan visual yang tajam dan jernih pada layar OLED berukuran 2,4 inci dengan kontras tinggi 10.000:1.
A-Scan & B-Scan Langsung (Live): Menampilkan bentuk gelombang A-Scan simultan serta pemindaian B-Scan berbasis waktu untuk analisis mendalam.
Kontrol Parameter Lengkap: Pengaturan penuh terhadap Gain, Blanking, Gate, Range, Delay, RF, dan Mode Penyearah (Rectify Modes).
Mode Echo-Echo (Thru Paint): Mampu mengukur ketebalan material secara presisi menembus lapisan cat atau pelindung tanpa harus mengupasnya (ketebalan lapisan 0–8 mm, material dasar 3–50 mm).
Kapasitas Penyimpanan Besar: Mampu menyimpan hingga 100.000 data pengukuran dan 1.000 bentuk gelombang.
Rentang Pengukuran Normal: 0,50 mm hingga 508 mm (tergantung pada jenis material, probe, dan kondisi permukaan).
Spesifikasi Instrumen
Prinsip Operasi: Pulsa ultrasonik dengan transduser elemen ganda (Pulse echo with dual element transducers)
Resolusi Pengukuran: Dapat dipilih antara 0,01 mm atau 0,1 mm
Satuan Ukur: Inci atau Milimeter
Mode Penyearah: RF+, RF-, HALF+, HALF-, FULL
Mode Tampilan: Normal, Tangkapan Minimum/Maksimum, DIFF/RR%, A-Scan, B-Scan
Koreksi V-Path: Otomatis
Kecepatan Suara Material: 500 hingga 9.999 m/s
Pengaturan Alarm: Alarm batas minimum dan maksimum (rentang 0,25 mm hingga 508 mm) dengan perubahan warna gelombang dinamis saat alarm aktif
Sumber Daya: 2 buah baterai ukuran AA
Waktu Operasional: Sekitar 40 jam pemakaian
Suhu Operasional: -10°C hingga +50°C
Dimensi: 153 mm × 76 mm × 37 mm (T x L x T)
Berat: 280 gram (sudah termasuk baterai)
Fitur Opsi Data Logger (Khusus Model TG-5000DL)
Kapasitas Memori: 100.000 data baca, 1.000 bentuk gelombang, dan 400 file
Struktur File: File berbasis Grid (21 Baris × 12 Kolom)
Port Komunikasi: USB 2.0 (Full Speed)
Perangkat Lunak: Data View PC Software untuk transfer data dan pelaporan
Spesifikasi Probe / Transduser TG-5000DL
PT08 (Standar): Frekuensi 5MHz, Diameter 11mm, Rentang Ukur 0,8 – 100,0 mm
TC510 (Standar TG-5000D/DL): Frekuensi 5MHz, Diameter 13,5mm, Rentang Ukur 1,2 – 200,0 mm
PT12 (Standar): Frekuensi 5MHz, Diameter 13,5mm, Rentang Ukur 1,0 – 200,0 mm
ZT12 (Besi Cor / Cast Iron): Frekuensi 2MHz, Diameter 17mm, Rentang Ukur 4,0 – 508,0 mm
PT06 (Pipa Kecil): Frekuensi 7,5MHz, Diameter 8mm, Rentang Ukur 0,8 – 30,0 mm
PT04 (Fingertip / Mini): Frekuensi 10MHz, Diameter 6mm, Rentang Ukur 0,7 – 12,0 mm
GT12 (Suhu Tinggi): Frekuensi 5MHz, Diameter 15mm, Rentang Ukur 4,0 – 80,0 mm (Suhu -20 hingga 300°C)

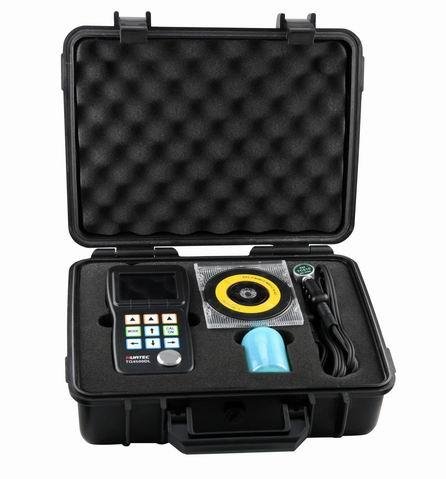

Kelengkapan Standar
1 Unit Alat Ukur Ketebalan (Thickness Gauge)
1 Buah Probe / Transduser
2 Buah Baterai Alkaline
1 Botol Couplant (Cairan Kontak)
1 Buah Kotak Penyimpanan (Carrying Case)
1 Buku Manual Pengoperasian
1 Buah Kabel USB (Khusus model TG-5000DL)
1 Buah CD Perangkat Lunak (Khusus model TG-5000DL)
Konfigurasi Opsional
Probe Suhu Tinggi
Probe Besi Cor
Probe Ukuran Kecil / Mini
Kabel Probe
Blok Kalibrasi Bertingkat (Stepped Calibration Block)
Pelindung Karet (Rubber Sheath)
Opsi Penyimpanan Data (Khusus TG-5000DL)
