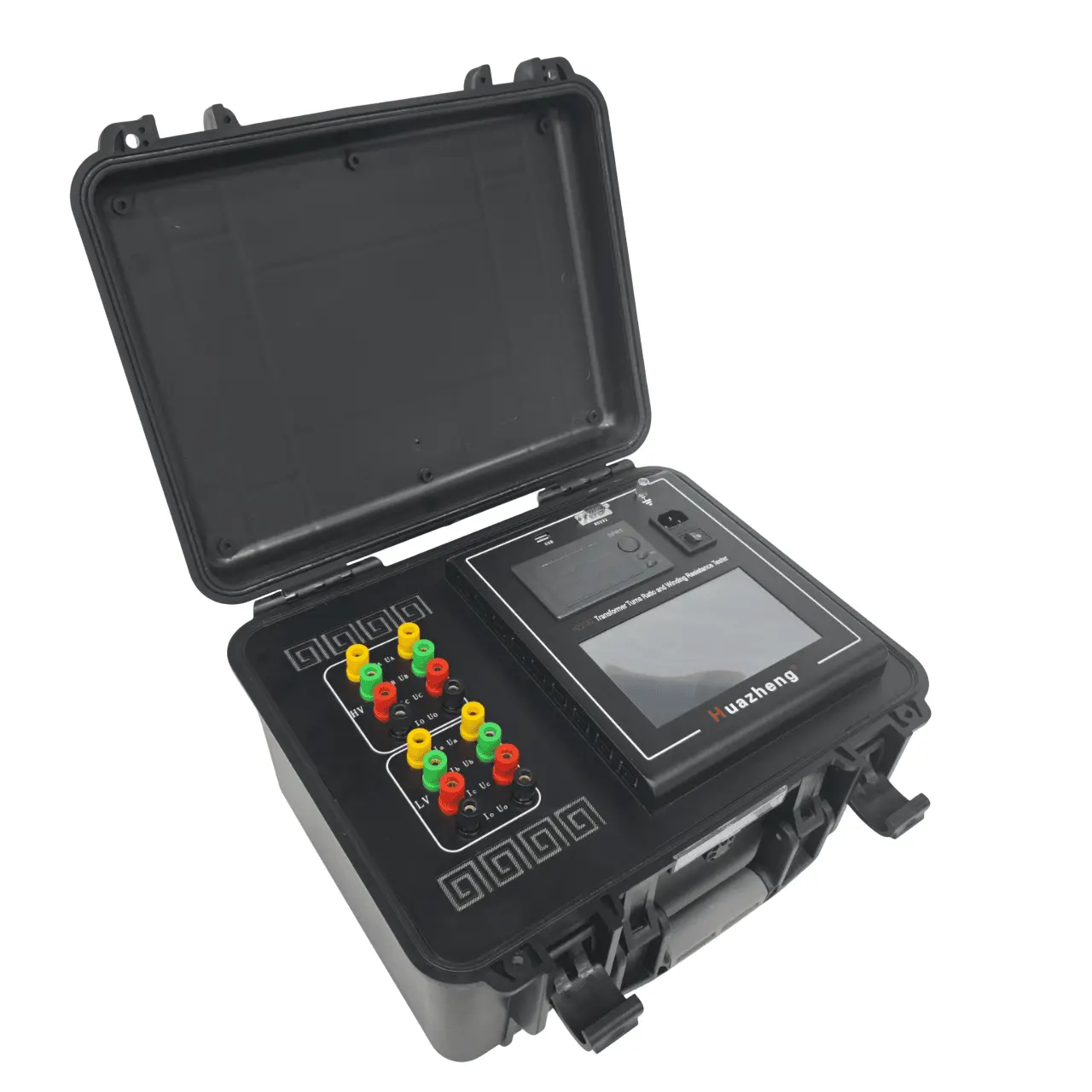

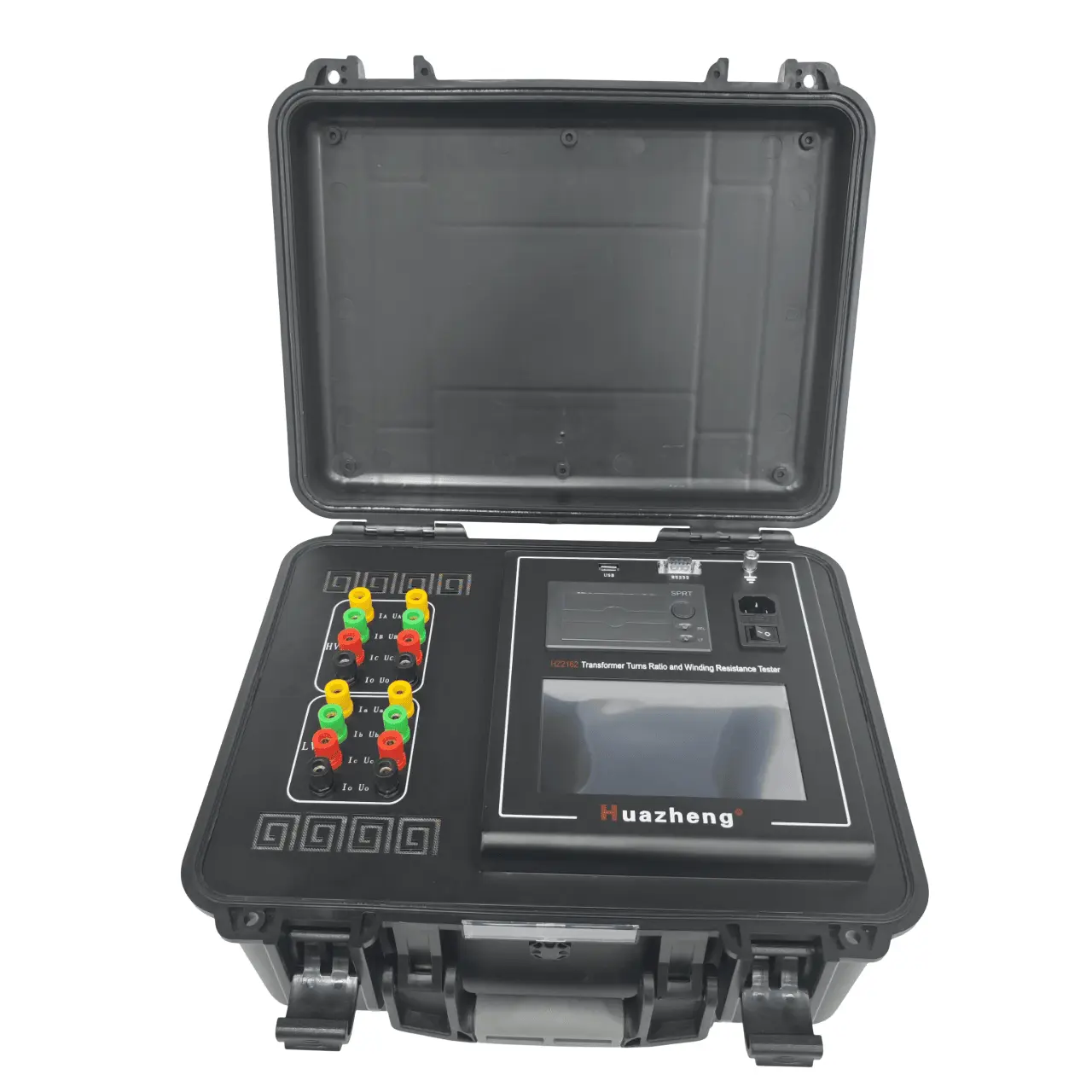

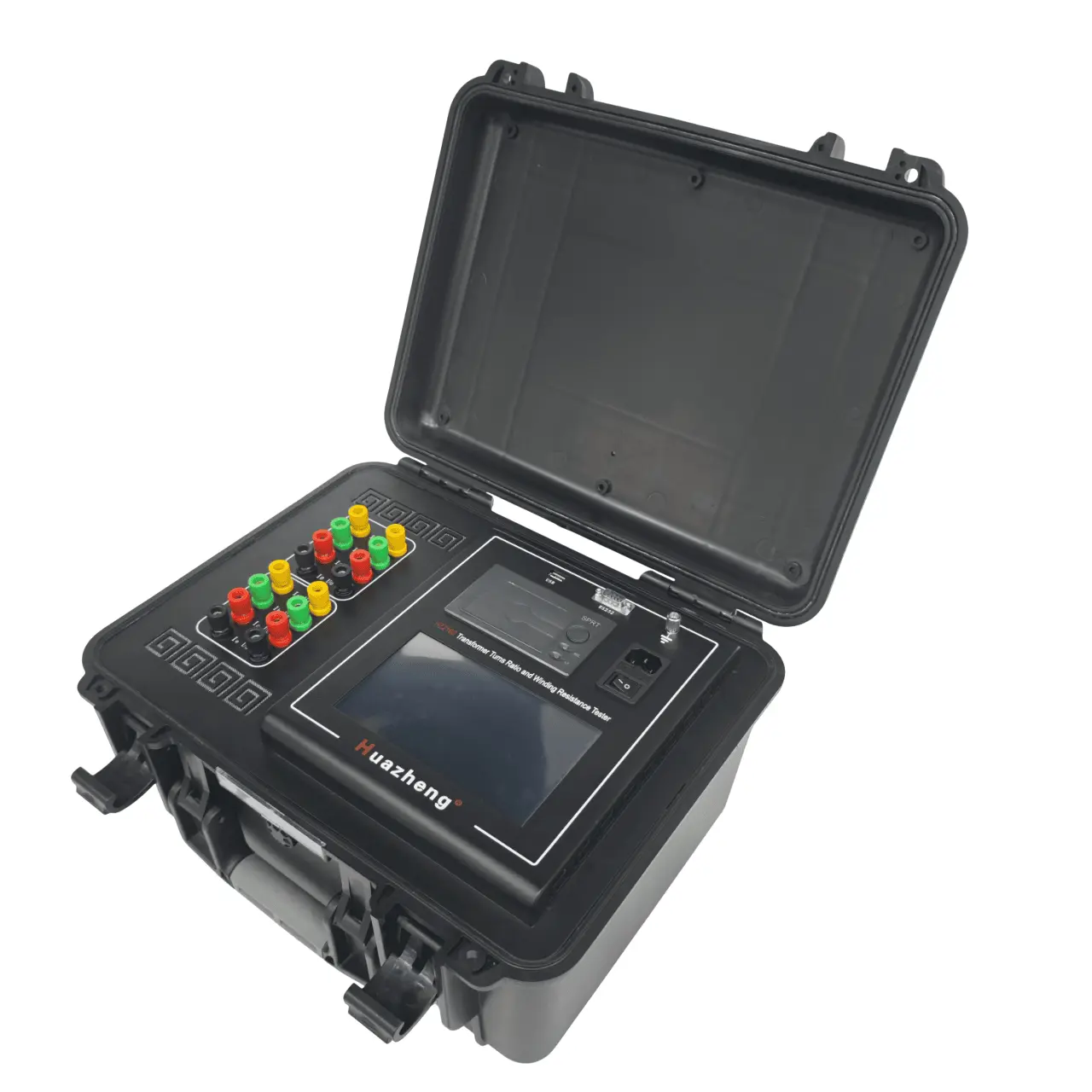

Alat Uji Terintegrasi Resistansi Belitan dan Rasio Putaran Trafo Huazheng HZ2162

I. Fitur Utama

1. Aplikasi Pengujian yang Luas
   Instrumen ini cocok digunakan untuk menguji transformator distribusi 10 kV dan 35 kV, transformator daya, motor, generator, serta berbagai beban induktif lainnya. Selain itu, dapat digunakan untuk mengukur tahanan kabel, kontak sakelar relai, dan komponen kelistrikan lainnya.
2. Fungsi Konversi Suhu
   Dilengkapi fungsi konversi suhu yang memungkinkan nilai tahanan disesuaikan berdasarkan temperatur tertentu. Fitur ini memudahkan pengguna dalam membandingkan hasil pengukuran pada kondisi suhu yang berbeda.
3. Sistem Proteksi
   Dilengkapi berbagai fitur perlindungan, seperti alarm suara saat proses pelepasan muatan (discharge), perlindungan terhadap panas berlebih pada catu daya, serta perlindungan terhadap koneksi tegangan terbalik.
4. Pengujian On-Load Tap Changer
   On-load tap changer dapat diubah secara langsung selama proses pengukuran. Instrumen akan memperbarui data hasil pengukuran secara otomatis tanpa perlu melakukan reset.
5. 6 Pilihan Arus Pengujian dan Auto Range
   Instrumen menyediakan 6 pilihan arus pengujian serta fungsi pemilihan rentang arus otomatis (auto current range). Sistem secara otomatis memilih arus pengujian yang sesuai berdasarkan karakteristik beban yang terhubung.

II. Fitur Pengujian Rasio Transformasi

1. Catu Daya Inverter Presisi 3 Fasa
   HZ2162 menggunakan catu daya inverter presisi tiga fasa yang meminimalkan pengaruh harmonisa dari tegangan jaringan selama pengukuran sehingga meningkatkan akurasi hasil. Instrumen juga dapat bekerja secara stabil saat menggunakan sumber listrik dari generator.
2. Pengujian Cepat dengan Output 3 Fasa
   Output tegangan tiga fasa membantu mempercepat proses pengujian. Instrumen dapat mengukur sudut fasa antar-fasa dan secara otomatis mengidentifikasi kelompok hubungan transformator (0–11). Pada transformator penyearah dengan beberapa lilitan tegangan rendah, alat dapat mengukur rasio transformasi dan penyimpangan sudut hingga 7,5° tanpa perlu melepas koneksi sisi tegangan rendah.
3. Mendukung Berbagai Jenis Transformator
   Instrumen kompatibel dengan berbagai jenis transformator, terutama:
   • Transformator tipe Z
   • Transformator penyearah
   • Transformator grounding
   • Transformator tungku listrik

   HZ2162 dilengkapi sistem proteksi terhadap sambungan terbalik sisi tegangan tinggi dan rendah, hubungan singkat antar-lilitan transformator, kesalahan posisi tap changer, serta hubungan singkat pada output, sehingga meningkatkan keamanan dan stabilitas pengujian.

4. Pengukuran Rasio dan Posisi Tap Changer Otomatis
   Setelah parameter nominal transformator dimasukkan, instrumen dapat secara otomatis mengukur rasio transformasi, nilai kesalahan rasio, dan posisi tap changer. Fitur ini sangat sesuai untuk tap changer dengan perubahan tap yang tidak simetris dan mampu mengidentifikasi posisi tap secara akurat hingga 99 titik tap.
5. Layar Sentuh LCD 7 Inci
   Dilengkapi layar LCD warna 7 inci dengan tingkat kecerahan tinggi, sehingga informasi pengukuran tetap mudah dibaca di bawah kondisi pencahayaan yang kuat. Pengoperasian sepenuhnya menggunakan layar sentuh, dengan dukungan pilihan bahasa Bahasa Mandarin dan Bahasa Inggris.

III. Indikator Teknis Utama

1. Spesifikasi Pengujian Tahanan DC

• Arus uji tahanan DC: AUTO, <20 mA, 40 mA, 200 mA, 1 A, 3 A, 10 A.
• Rentang & akurasi pengukuran:
  • 10 A: 0,5 mΩ–800 mΩ ±(0,2% + 2 digit)
  • 3 A: 2 mΩ–2 Ω ±(0,2% + 2 digit)
  • 1 A: 5 mΩ–10 Ω ±(0,2% + 2 digit)
  • 200 mA: 100 mΩ–50 Ω ±(0,2% + 2 digit)
  • 40 mA: 500 mΩ–250 Ω ±(0,2% + 2 digit)
  • <20 mA: 50 Ω–50 kΩ ±(0,5% + 2 digit)
• Resolusi minimum: 0,1 μΩ.
• Display: LCD dengan tampilan tahanan 4 digit efektif.
• Penyimpanan data: Hingga 1.000 grup.
• Kelembapan kerja: <80% RH, tanpa kondensasi.
• Suhu lingkungan: -20°C hingga 40°C.
• Catu daya: AC 220 V ±10 V, 50 Hz ±1 Hz.
• Sekring: 5 A.
• Konsumsi daya maksimum: 200 W.

2. Spesifikasi Pengujian Rasio Transformasi

• Rentang pengujian rasio transformasi: 0,9–10.000.
• Rentang pengukuran sudut: 0–360°.
• Akurasi rasio:
  • 0,9–500: ±(0,1% + 2 digit)
  • 501–2.000: ±(0,2% + 2 digit)
  • 2.001–10.000: ±(0,5% + 2 digit)
• Akurasi sudut: ±0,2°.
• Tegangan output: Disesuaikan secara otomatis berdasarkan beban.
• Resolusi rasio: Minimum 0,0001.
• Resolusi sudut: 0,01°.
• Catu daya kerja: AC 220 V ±10%, 50 ±1 Hz.
• Suhu lingkungan: -10°C hingga 40°C.
• Kelembapan relatif: ≤85% RH, tanpa kondensasi.

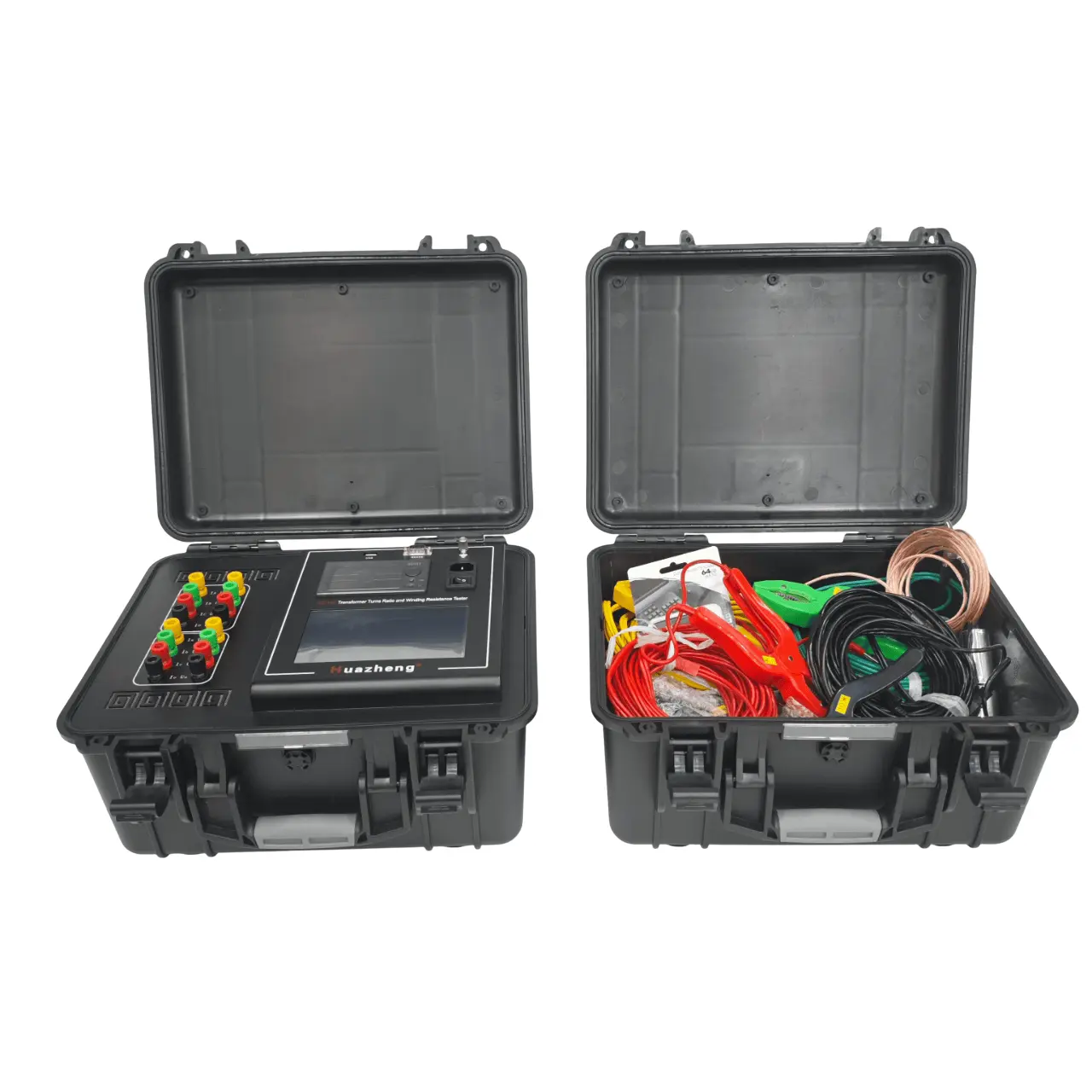

Packing List / Kelengkapan Produk

1. Unit utama (Main Engine) – 1 unit
2. Kabel pengujian (Test Line) – 8 buah
3. Kabel daya (Power Line) – 1 buah
4. Kabel grounding (Ground Lead) – 1 buah
5. Sekring (Fuse Pipe) – 2 buah
6. Kertas printer (Print Paper) – 1 roll
7. Sampel pengujian / Resistor standar (Test Sample) – 1 buah
8. Kabel port serial (Serial Port Line) – 1 buah
