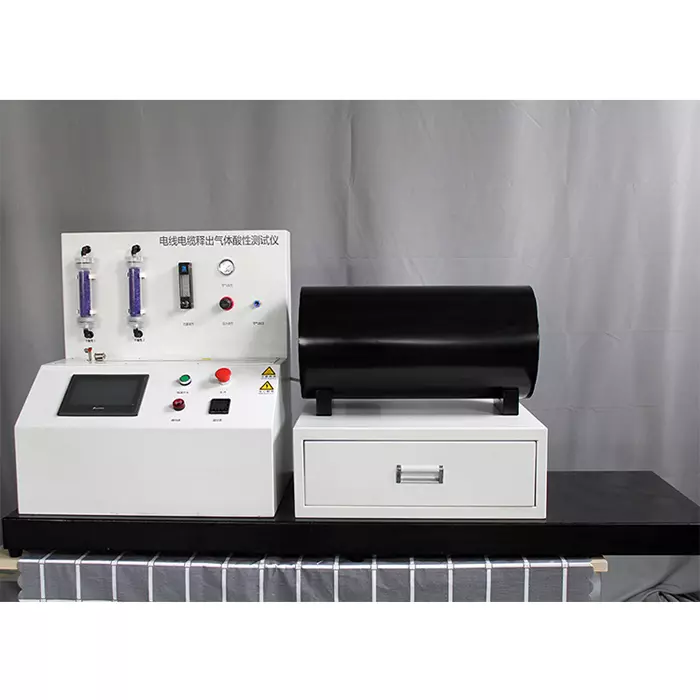

Electric Cables Halogen Acid Gas Release Testing Apparatus / Cable Corrosion Tester IEC 60754-1 & IEC 60754-2
Pendahuluan
Electric Cables Halogen Acid Gas Release Testing Apparatus atau Cable Corrosion Tester adalah alat uji laboratorium yang digunakan untuk mengukur keasaman dan kandungan gas asam halogen yang dilepaskan selama proses pembakaran material kabel listrik maupun kabel serat optik.
Peralatan ini dirancang dan diproduksi berdasarkan standar IEC 60754-1, IEC 60754-2, dan GB/T 17650. Dalam proses pengujian, sampel material kabel dipanaskan di dalam tube furnace (tungku tabung) hingga mengalami pembakaran atau dekomposisi. Gas hasil pembakaran kemudian dikumpulkan dan dianalisis dengan mengukur nilai pH, konduktivitas listrik, serta konsentrasi gas asam halogen, sehingga karakteristik korosif material kabel dapat ditentukan secara akurat.
Pengujian ini sangat penting untuk mengevaluasi keamanan material kabel, terutama pada aplikasi yang membutuhkan kabel Low Smoke Halogen Free (LSHF/LSZH) atau kabel dengan tingkat korosi rendah saat terjadi kebakaran.
Aplikasi
- Industri Kabel dan Kawat (Wire & Cable)
- Kabel Serat Optik (Optical Fiber Cable)
- Laboratorium Pengujian Material
- Industri Kelistrikan
- Industri Telekomunikasi
Standar Acuan
IEC 60754-1
Test on Gases Evolved During Combustion of Materials from Cables – Part 1: Determination of the Amount of Halogen Acid Gas
Metode pengujian untuk menentukan jumlah gas asam halogen yang dihasilkan selama pembakaran material kabel.
IEC 60754-2
Test on Gases Evolved During Combustion of Electric Cables – Part 2: Determination of Degree of Acidity of Gases by Measuring pH and Conductivity
Metode pengujian untuk menentukan tingkat keasaman gas hasil pembakaran material kabel melalui pengukuran pH dan konduktivitas listrik.
Fitur
- Dirancang dengan struktur yang optimal, tata letak komponen yang rapi, serta mudah dioperasikan.
- Seluruh perlengkapan pengujian dibuat dari stainless steel yang tahan terhadap korosi.
- Menggunakan tube furnace dengan panjang efektif 500–600 mm dan diameter dalam 40–60 mm, dilengkapi sistem pemanas listrik yang dapat diatur.
- Menggunakan termokopel impor berkualitas tinggi untuk pengukuran suhu yang akurat.
- Dilengkapi combustion boat berukuran:
- Panjang: 45–100 mm
- Lebar: 12–30 mm
- Kedalaman: 5–10 mm
- Rentang pengukuran konduktivitas listrik:
- 0,01 µS/mm hingga 100 µS/mm
- Sistem kontrol menggunakan pengendali suhu elektronik dengan kontrol cerdas untuk menjaga kestabilan temperatur tungku.
- Dilengkapi dua botol penampung gas hasil pembakaran.
- Menggunakan alat ukur pH dan konduktivitas lengkap dengan tampilan digital dan elektroda pengukuran.

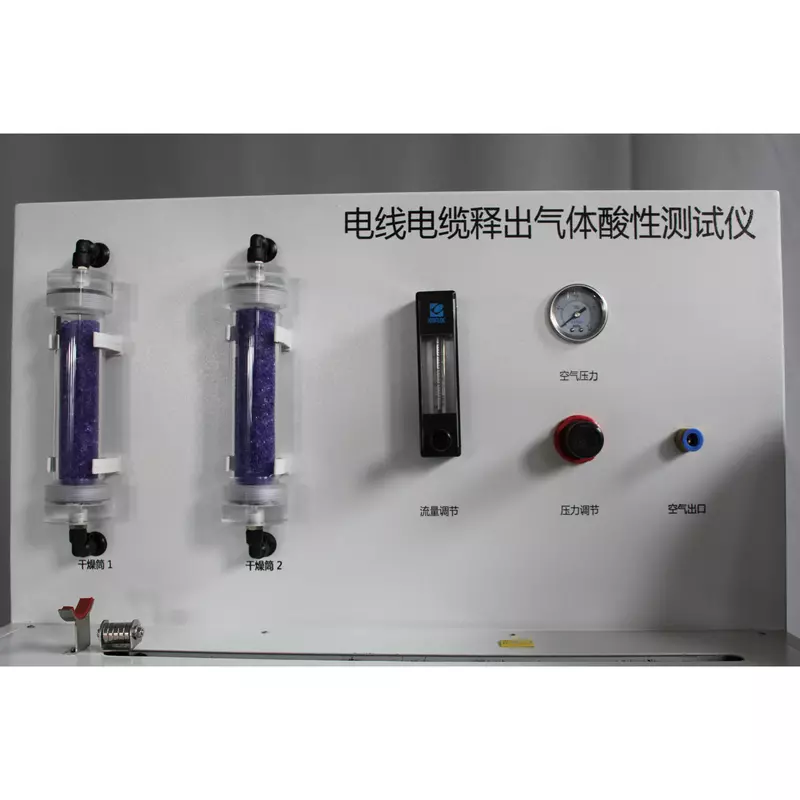

- Dilengkapi flow meter udara dengan saluran berbahan silikon dioksida yang tahan terhadap korosi akibat gas asam.
- Menggunakan filter karbon aktif sebagai penyaring udara sebelum memasuki sistem pengujian.
- Sistem pengering udara menggunakan silika gel (Silica Gel).
- Menggunakan pipa Pyrex sehingga spesimen mudah dimasukkan sekaligus melindungi saluran dari kerusakan akibat panas.
- Sistem pergerakan combustion boat otomatis sehingga proses pengujian menjadi lebih efisien dan akurat.
- Dilengkapi mode switching untuk memilih metode pengujian IEC 60754-1 atau IEC 60754-2.
- Sistem alarm temperatur akan memberikan peringatan apabila suhu tungku melebihi batas yang ditentukan.
- Dilengkapi timer khusus untuk metode pengujian IEC 60754-1 maupun IEC 60754-2.
- Memiliki laci penyimpanan untuk menyimpan perlengkapan seperti pH meter dan conductivity meter.
- Indikator temperatur digital menampilkan suhu inti tungku secara real-time.
- Dilengkapi magnetic stirrer permanen untuk mengaduk larutan pengujian sehingga pengukuran konduktivitas gas hasil pembakaran menjadi lebih akurat.
Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Electric Cables Halogen Acid Gas Release Testing Apparatus / Cable Corrosion Tester |
| Standar | IEC 60754-1 & IEC 60754-2 |
| Dimensi | 1500 × 500 × 600 mm |
| Catu Daya | 110V AC 60Hz atau 230V AC 50Hz, 15A |
| Berat | Sekitar 60 kg |
| Suhu Operasi | 10°C hingga 35°C |
