Aplikasi Utama (Application)
Alat uji kekerasan ultrasonik model HUH-5M banyak digunakan untuk mengukur kekerasan pada tempaan kecil, material cor, inspeksi las (weld inspection), zona yang terkena panas (heat affected zone / HAZ), cetakan stempel nitrida-ion (Ion-nitride stamping dies), molds, bentuk, mesin pres, komponen berdinding tipis, bantalan (bearings), sisi gigi (tooth flanks), dan banyak lagi.
Prinsip Kerja (Working Principle)
Menggunakan metode impedansi kontak ultrasonik (Ultrasonic Contact Impedance Method).
Fitur Utama (Main Features)
Pengukuran Genggam Serbaguna: Pengukuran kekerasan handheld yang umumnya digunakan layaknya metode Brinell, Rockwell, Vickers, Leeb, dll.
Perbandingan Metode Konvensional:
Pengujian kekerasan Rockwell dan Brinell menggunakan gaya tekan yang besar serta meninggalkan bekas indentasi yang besar, sehingga memicu kerusakan serius pada permukaan sampel.
Vickers menerapkan pengukuran optik yang membutuhkan teknisi profesional untuk mengoperasikannya secara lancar, serta tidak memungkinkan untuk mengukur kekerasan pada benda kerja berat, mesin terpasang, maupun komponen rakitan permanen.
Pengujian Leeb menerapkan metode pantulan (rebound) dan metode tak langsung, yang rentan menimbulkan deviasi besar saat dikonversi ke skala Brinell, Rockwell, dan Vickers.
Keunggulan HUH-5M: Alat uji kekerasan ultrasonik HUH-5M menerapkan metode impedansi kontak ultrasonik untuk melakukan pengukuran kekerasan komparatif pada benda uji, dengan keunggulan berupa akurasi tinggi, efisiensi, portabilitas, dan kemudahan pengoperasian.

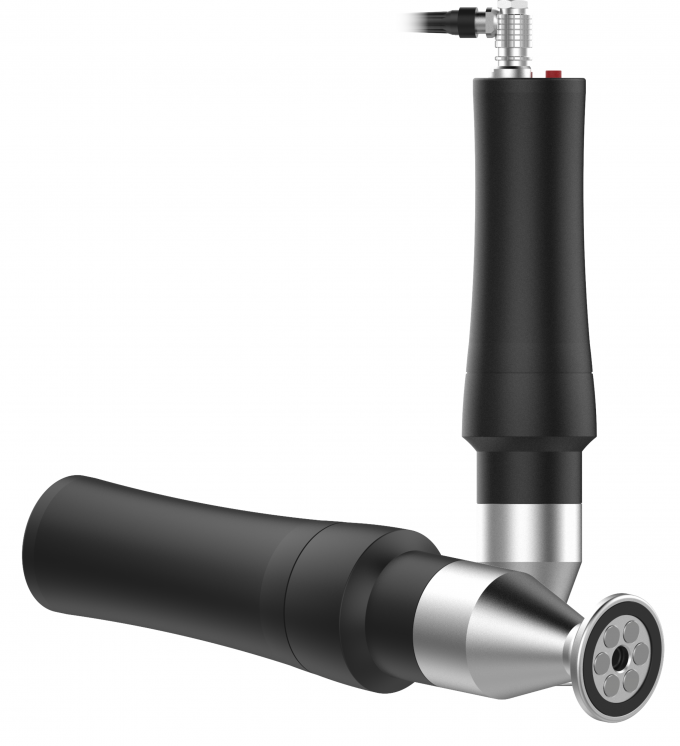

Fitur Probe Manual (UCI-1K / UCI-2K / UCI-5K / UCI-10K)
Teknologi sensor ultrasonik terbaru.
Mampu memperoleh nilai kekerasan secara akurat tanpa perangkat pendukung tambahan.
Mendukung operasi pengukuran cepat dari berbagai sudut (360°).
Desain ergonomis yang sangat baik dan nyaman digenggam.
Dimensi dan berat probe yang pas sehingga mudah dikendalikan.
Pengukuran cepat dan akurat pada bagian tepi (edge) dan posisi tetap dari spesimen yang diuji.
Indentasi mikro, bersifat non-destruktif (non-destructive) bagi spesimen apa pun setelah pengujian selesai.
Spesifikasi Teknis Utama (Specifications)
| Parameter | Keterangan |
| Nama Produk | Ultrasonic Hardness Tester (UCI) |
| Model | HUH-5M |
| Gaya Beban (Loading Force) | 10N / 20N / 50N / 98N |
| Tipe Indentor | Indentor Berlian Vickers 136° |
| Rentang Pengukuran | • HB: 85 – 650 • HV: 80 – 1599 • HRC: 20 – 70 • HRB: 41 – 100 • HRA: 61 – 85.6 • HS: 34.2 – 97.3 • MPa: 255 – 2180 $N/mm^2$ |
| Akurasi Pengukuran | • HV: ±3% HV • HRC: ±1.5 HRC • HB: ±3% HB • HLD: ±5 HLD |
| Arah Pengukuran | Mendukung pengukuran 360° |
| Penyimpanan Data | Menyimpan hingga 1000 grup data ukur dan 20 grup data kalibrasi |
| Skala Kekerasan | HV, HB, HRC, HLD |
| Tampilan Data | Gaya beban, jumlah pengujian, hasil uji, nilai rata-rata, maksimum, minimum, deviasi, dan skala konversi |
| Indikator Kekerasan | Layar LCD |
| Lingkungan Operasional | • Suhu: -10℃ ~ 50℃ • Kelembapan: 30% ~ 80% R.H |
| Tegangan Operasional | DC 6V |
| Dimensi Instrumen | 160 x 80 x 31 mm |
| Berat Bersih | Sekitar 500 g (Tanpa probe) |
Standar Pengiriman (Standard Delivery)
| Item | Qty | Item | Qty |
| Unit Utama HUH-5M | 1 | Kabel Komunikasi | 1 |
| Kabel Probe | 1 | Sekrup | 1 |
| Koper Anti-Getar (Anti Vibration Case) | 1 | Kartu Garansi | 1 |
| Buku Manual Bahasa Inggris | 1 | Sertifikat Kelayakan | 1 |
| Probe Manual 50N/98N | 1 | Blok Rockwell Standar | 1 |
| Kabel USB | 1 | Daftar Pengepakan (Packing List) | 1 |
Spesifikasi Probe Manual (Manual Probe Specifications)
| Tipe Probe | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| Gaya Uji (Testing Force) | 10N | 20N | 50N | 98N |
| Diameter | 22 mm | 22 mm | 22 mm | 22 mm |
| Panjang | 154 mm | 154 mm | 154 mm | 154 mm |
| Diameter Batang Osilasi | 2.4 mm | 2.4 mm | 3 mm | 3 mm |
| Kekasaran Permukaan Uji | Ra < 3.2 µm | Ra < 5 µm | Ra < 10 µm | Ra < 15 µm |
| Berat Min. Material Uji | 0.3 kg | 0.3 kg | 0.3 kg | 0.3 kg |
| Ketebalan Minimum | 2 mm | 2 mm | 2 mm | 2 mm |
Spesifikasi Probe Bermotor (Motorized Probe Specifications)
| Tipe Probe | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| Gaya Uji (Testing Force) | 3N | 5N | 8N | 10N |
| Diameter | 46 mm | 46 mm | 46 mm | 46 mm |
| Panjang | 197.5 mm | 197.5 mm | 197.5 mm | 197.5 mm |
| Diameter Batang Osilasi | 3.7 mm | 3.7 mm | 3.7 mm | 3.7 mm |
| Berat Min. Material Uji | 0.3 kg | 0.3 kg | 0.3 kg | 0.3 kg |
| Ketebalan Minimum | 2 mm | 2 mm | 2 mm | 2 mm |
Spesifikasi Blok Uji (Block Specification)
| Rentang Kekerasan | Keseragaman (Uniformity) | Kekasaran (Roughness) | Dimensi |
| (28 ~ 35) HRC | ±1.5 HRC | Ra = 0.02 µm | Ø90 x 16 mm |
| (38 ~ 43) HRC | ±1.5 HRC | Ra = 0.02 µm | Ø90 x 16 mm |
| (48 ~ 53) HRC | ±1.5 HRC | Ra = 0.02 µm | Ø90 x 16 mm |
| (58 ~ 63) HRC | ±1.5 HRC | Ra = 0.02 µm | Ø90 x 16 mm |
| (300 ~ 500) HV1 | ±3% HV | Ra = 0.02 µm | Ø90 x 16 mm |
| (300 ~ 500) HV5 | ±3% HV | Ra = 0.02 µm | Ø90 x 16 mm |
Spesifikasi Ring Penyangga (Support Ring Specifications)
Plan Support Ring: Untuk spesimen uji rata (Plan Test Piece).
Small Cylinder Support Ring: Untuk spesimen uji berbentuk silinder berdiameter 8 – 22 mm.
Big Cylinder Support Ring: Untuk spesimen uji berbentuk silinder berdiameter 16 – 80 mm.
Panduan Pemilihan & Penggunaan Instrumen UCI
Gaya 98N (Manual Standar): Menghasilkan indentasi relatif besar; memerlukan persiapan permukaan minimal. Cocok untuk tempaan kecil, material cor, inspeksi las, dan HAZ.
Gaya 50N (Manual / Panjang Ekstensi / Pendek): Untuk penggunaan umum, komponen mesin yang diperkeras induksi atau dikarburasi (seperti camshafts), inspeksi las turbin, HAZ, pengukuran pada alur, sisi dan akar gigi (gear tooth flanks and roots), sudu turbin, serta dinding dalam pipa dengan Ø >90 mm.
Gaya 10N (Manual / Panjang Ekstensi / Pendek): Beban mudah diterapkan dan memberikan kontrol pengujian pada radius tajam. Cocok untuk cetakan stempel nitrida-ion, molds, bentuk, mesin pres, komponen berdinding tipis, bantalan, sisi gigi, sudu turbin, dan dinding dalam pipa Ø >90 mm.
Probe Motor 8N: Beban diterapkan oleh motor servo. Cocok untuk komponen presisi jadi, roda gigi (gears), dan bearing raceways.
Probe Motor 3N: Beban diterapkan oleh motor servo; indentasi agak kecil. Cocok untuk lapisan tipis (seperti pelapisan tembaga atau krom pada silinder baja), silinder rotogravure tembaga, lapisan (coatings), dan komponen yang dikeraskan permukaannya.
Probe Motor 1N: Beban diterapkan oleh motor servo; indentasi sangat kecil. Cocok untuk lapisan tipis (thin layers) dan coatings.
Dudukan Uji Opsional (Optional Testing Stand HU-100)
Material: Baja Tahan Kurang (Stainless Steel)
Berat: 8.8 Kg
Dimensi (P x L x T): 200 x 200 x 332 mm
