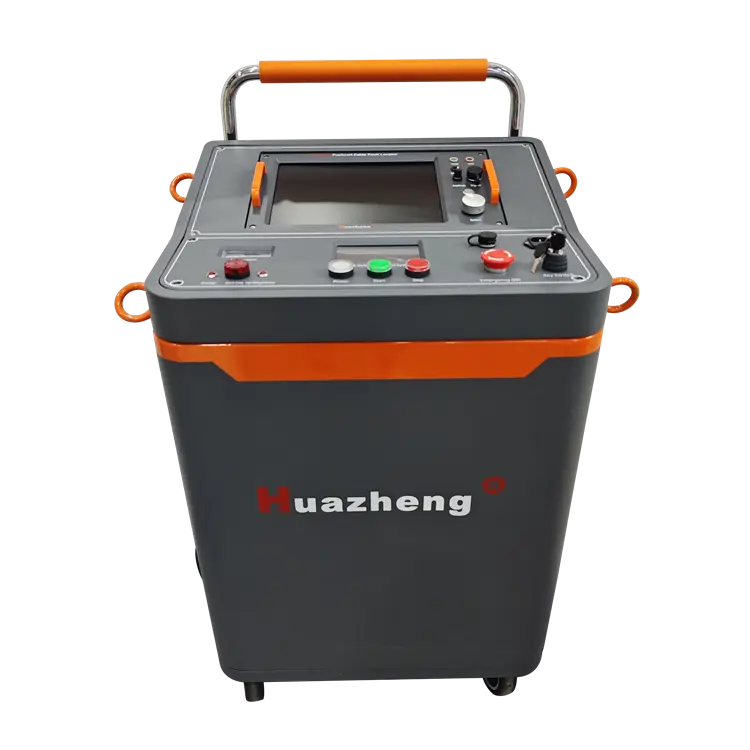

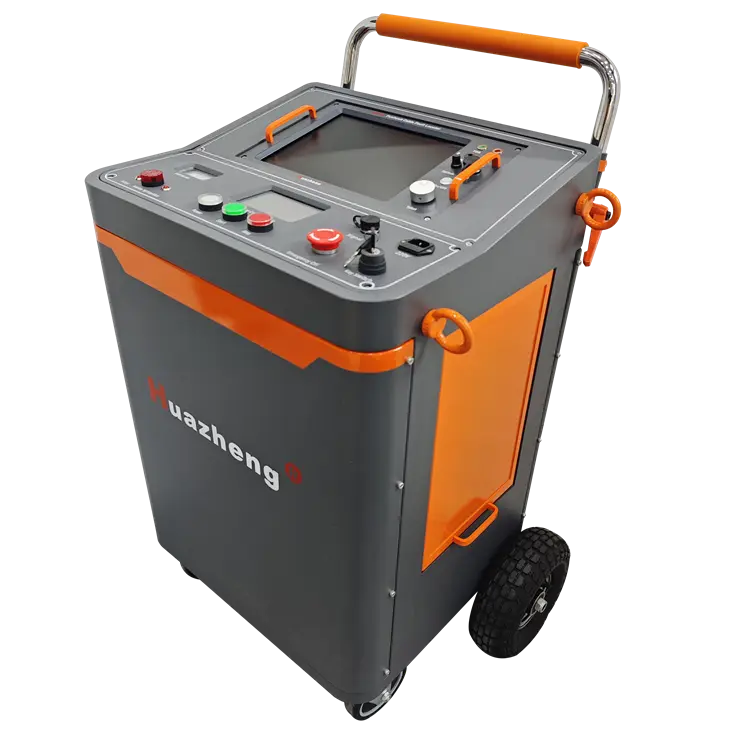

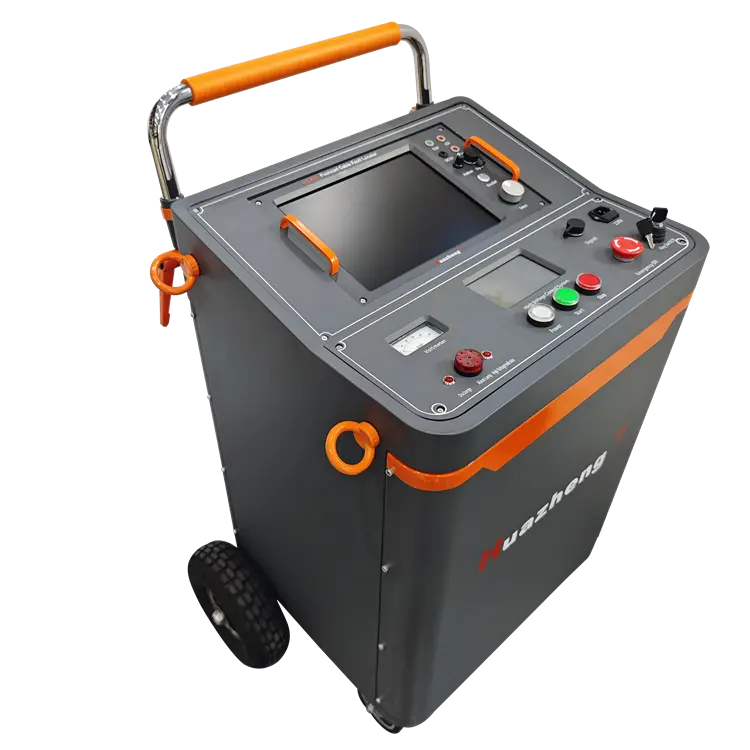

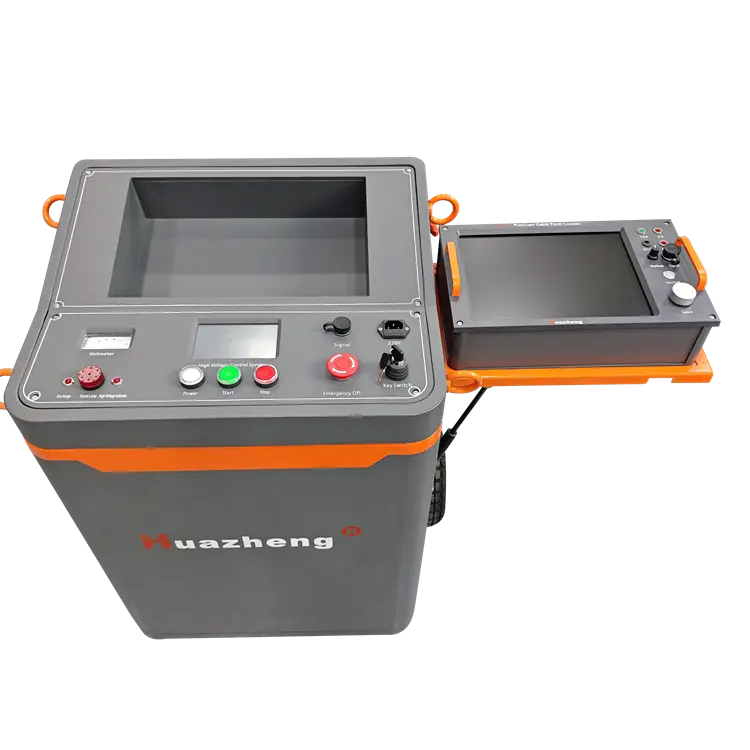

Sistem menggunakan desain terintegrasi, mudah dipindah, serta memiliki fleksibilitas tinggi.
Cocok untuk menguji berbagai jenis gangguan isolasi utama pada kabel daya bertegangan 380V hingga 220kV.
Menggabungkan pengujian gangguan terintegrasi, catu daya tegangan tinggi, pengujian resistansi isolasi, pengujian jalur kabel, dan fungsi lainnya.
Unit pengujian gangguan menggunakan platform komputer tertanam industri dengan sistem operasi Linux.
Catu daya frekuensi tinggi dan tegangan tinggi dilengkapi sistem kendali tetikus optoelektronik untuk interaksi manusia-komputer yang mudah dan tampilan intuitif.
Unit pengujian resistansi isolasi bersifat digital dengan layar LCD yang menampilkan status kerja dan hasil pengujian instrumen.
Layar LCD pada unit pengujian jalur kabel menampilkan pemancar, frekuensi sinyal yang diterima, serta kekuatan sinyal.
Dilengkapi kabel pengujian sepanjang 25 meter untuk kemudahan pengujian di lingkungan jarak dekat, terpencil, maupun kompleks.
Memiliki layar besar 12,1 inci yang dikendalikan dengan kenop dan tetikus, dengan tampilan LCD cerah yang cocok untuk penggunaan luar ruangan di bawah terik matahari. Unit pengukur jarak ditenagai baterai litium untuk kemudahan pengujian di lapangan serta stabilitas tinggi.
Menggunakan teknologi komunikasi terintegrasi terbaru untuk menjaga kestabilan sinyal. Host dapat secara otomatis memilih enam frekuensi pengambilan sampel dari 6,25 MHz hingga 200 MHz. Lebar pulsa adaptif memenuhi kebutuhan pengujian berbagai panjang kabel, mengurangi kesalahan prediksi, dan meningkatkan akurasi.
Perangkat lunak secara otomatis mengenali dan mencari kepala gelombang pulsa tegangan rendah dan pulsa ganda, memposisikan titik infleksi gangguan gelombang, serta menampilkan jarak gangguan. Dapat menampilkan gelombang dalam tiga zona berbeda pada layar yang sama dan menampilkan sepuluh gelombang terukur secara acak. Mendukung mode pemrosesan otomatis dan manual dengan akurasi kursor ganda hingga 0,15 meter.
Dilengkapi diagram pengkabelan fisik dan gelombang terukur bawaan untuk perbandingan pengujian lapangan serta pembelajaran harian. Sistem dapat secara otomatis menghasilkan dan mencetak laporan pengujian sebagai catatan pemeliharaan kabel.
Desain terintegrasi dengan kapasitor bawaan.
Antarmuka layar sentuh untuk pengaturan sederhana serta tampilan status instrumen yang intuitif dan praktis.
Fitur pengaturan tegangan, penyesuaian tegangan otomatis, dan perlindungan otomatis.
Tegangan tinggi keluaran mendukung mode pulsa tunggal dan pulsa kontinu, serta dapat digunakan bersama penguji gangguan dan instrumen titik tetap.
Keluaran tegangan tinggi dengan kemampuan DC, memungkinkan penggunaan celah bola eksternal dan berbagai aplikasi.
Pembuangan pengapian dampak vakum yang dikendalikan perangkat lunak, pembuangan adaptif, dan siklus pulsa.
Dilengkapi tombol stop darurat dan fungsi pelepasan muatan otomatis untuk mengurangi tegangan dan membuang daya saat keadaan darurat atau pemadaman. Waktu kerja kontinu tidak kurang dari 6 jam.
Integrasi tinggi, konsumsi daya rendah, desain terintegrasi, dan stabilitas tinggi.
Mampu menguji berbagai gangguan pada kabel daya dengan berbagai tingkat tegangan, penampang, media, dan material hingga 220 kV (sirkuit terbuka, sirkuit pendek, resistansi rendah, kebocoran resistansi tinggi, dan flashover resistansi tinggi).
Dapat menguji gangguan pada kabel kontrol komunikasi kereta api, kabel lampu jalan, kabel sinyal bandara, dan kabel daya pertambangan.
Menentukan kecepatan rambat gelombang radio pada kabel apa pun dengan panjang terukur yang diketahui.
Metode tampilan: Layar LCD kelas industri 12,1 inci (sistem operasi Linux).
Ruang penyimpanan: Disk elektronik 4GB.
Metode pengujian: Metode pulsa tegangan rendah, metode arus kilat, metode pulsa ganda.
Metode pengoperasian: Kenop dan tetikus.
Jarak pengujian: Tidak kurang dari 50 km.
Jarak pengujian minimum (zona buta): 5 meter.
Kesalahan pemosisian presisi: $\pm 0,2$ meter.
Kesalahan pengujian: Kesalahan sistem kurang dari $\pm 1\%$.
Generator pulsa ganda: Tegangan impuls $\le 40$ kV.
Resolusi: $v/f$ m ($v$: kecepatan rambat gelombang dalam m/$\mu$s); Kursor perangkat lunak: 0,10 meter.
Frekuensi sampling: 200 MHz, 100 MHz, 50 MHz, 25 MHz, 12.5 MHz, 6.25 MHz.
Lebar pulsa: 100 ns, 200 ns, 500 ns, 1 $\mu$s, 2 $\mu$s, 5 $\mu$s (pencocokan otomatis perangkat lunak).
Catu daya dan konsumsi: AC 220V $\pm 10\%$, tidak melebihi 15W; DC 12V (7Ah), tidak melebihi 20W. Waktu siaga: Penggunaan kontinu sekitar 6 jam.
Metode keluaran: Keluaran pulsa, keluaran DC.
Tegangan keluaran: Tekanan negatif, $\le 32$ kV.
Mode kerja: Pulsa tunggal, pulsa kontinu, keluaran DC.
Kapasitor bawaan: 4 $\mu$F / 32 kV.
Energi pelepasan: $\le 2048$ J.
Periode pulsa: Adaptif dari 3s hingga 8s.
Pelepasan muatan otomatis: Otomatis saat dimatikan.
Catu daya kerja: Frekuensi daya 220V $\pm 10\%$.
Layar tampilan: Resolusi $800 \times 480$, layar sentuh.
