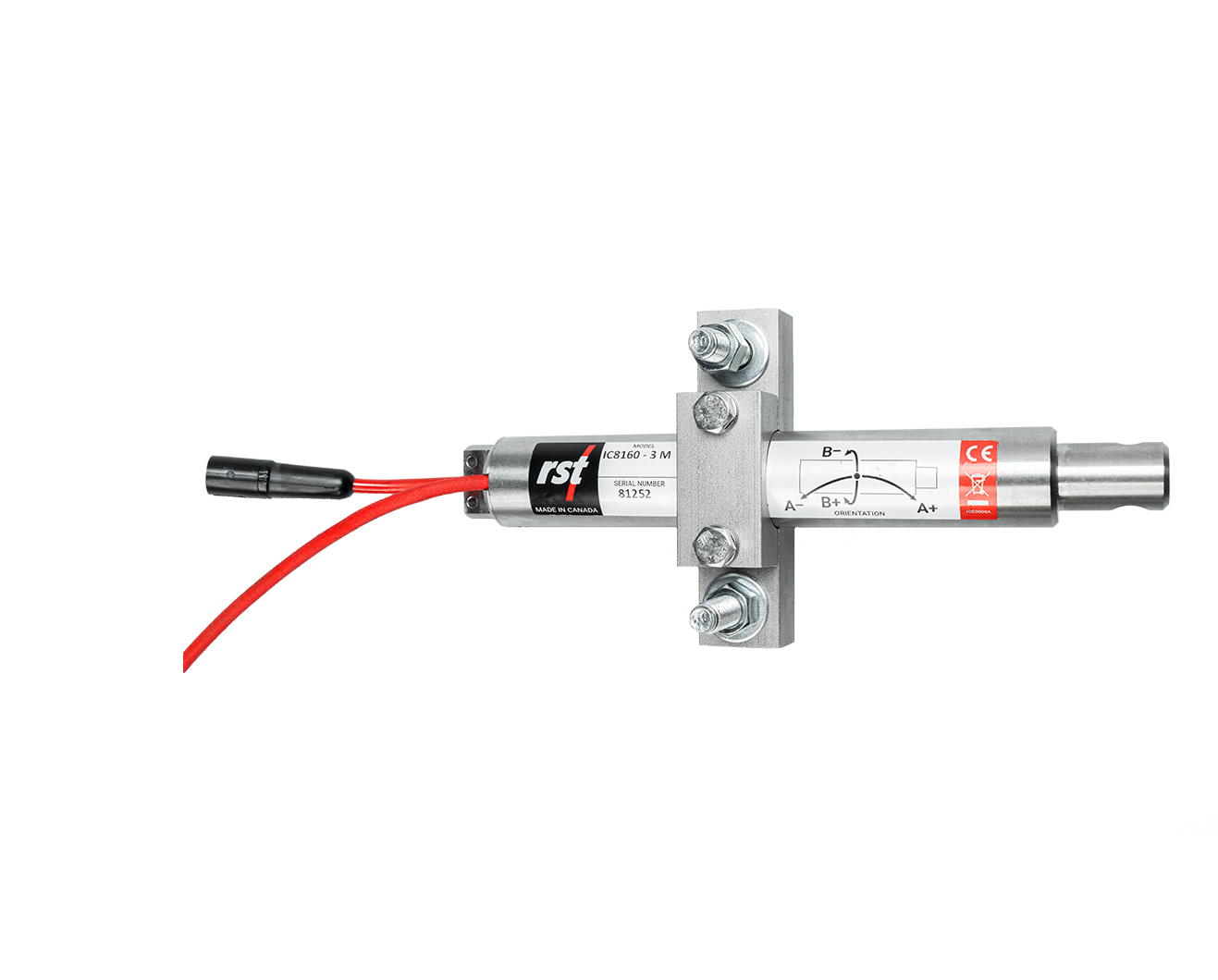

Submersible Tiltmeter MEMS – Sensor Pengukur Kemiringan untuk Monitoring Bawah Air
Submersible Tiltmeter MEMS adalah sensor pengukur kemiringan dua sumbu yang dirancang untuk monitoring struktur secara kontinu, termasuk pada lingkungan yang berpotensi terendam atau berada sepenuhnya di bawah air. Menggunakan teknologi MEMS Accelerometer, sensor ini membantu mengukur perubahan kemiringan dengan resolusi dan sensitivitas tinggi untuk kebutuhan monitoring geoteknik dan struktural jangka panjang.
Dilengkapi housing berperingkat IP68 hingga tekanan 2 MPa, konektor tahan air untuk kedalaman hingga 200 meter, serta bracket pemasangan yang fleksibel, Submersible Tiltmeter MEMS dapat dipasang secara horizontal, vertikal, atau miring. Tersedia model bussed dan non-bussed yang mendukung konfigurasi sensor berantai maupun pengukuran satu titik, serta kompatibel dengan data logger dan perangkat pembacaan manual.
Fitur Utama
- Sensor biaxial untuk mengukur kemiringan pada dua sumbu.
- Menggunakan teknologi MEMS Accelerometer.
- Resolusi pengukuran hingga ±0,0002°.
- Housing dengan proteksi IP68 hingga tekanan 2 MPa.
- Mendukung instalasi terendam hingga kedalaman 200 meter.
- Bracket universal yang dapat disesuaikan untuk pemasangan horizontal, vertikal, atau miring.
- Tersedia model bussed dan non-bussed.
- Mendukung koneksi sensor berantai (daisy-chain) untuk membantu mengurangi kebutuhan kabel.
- Kompatibel dengan data logger dan perangkat pembacaan manual.
- Dapat diintegrasikan ke dalam sistem akuisisi data yang lebih besar.
- Dirancang untuk monitoring jangka panjang pada lingkungan terendam air.
Aplikasi
- Monitoring kemiringan dinding penahan tanah dan dinding bangunan.
- Monitoring kemiringan bendungan beton.
- Pengujian beban struktural (structural load testing).
- Monitoring pergerakan dan potensi longsor.
- Pemantauan keselamatan bangunan di sekitar area penggalian.
- Monitoring struktur yang berpotensi mengalami rotasi.
- Pengamatan bench dan berm pada tambang terbuka.
- Monitoring pier atau pilar jembatan.
- Monitoring penurunan permukaan tanah (ground subsidence).
- Monitoring jalur pipa bawah air.
- Monitoring struktur pada instalasi horizontal dan vertikal.
- Monitoring geoteknik pada lokasi yang berpotensi terendam atau sepenuhnya berada di bawah air.
Keunggulan Produk
Submersible Tiltmeter MEMS menawarkan solusi monitoring kemiringan untuk struktur dan aplikasi geoteknik yang membutuhkan pengukuran jangka panjang di lingkungan terendam. Dengan sensor biaxial, proteksi IP68, pemasangan fleksibel, dan opsi koneksi sensor berantai, perangkat ini mendukung monitoring bendungan, jembatan, dinding penahan tanah, lereng, dan pipa bawah air secara terintegrasi.
Tabel Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Submersible Tiltmeter (MEMS) |
| Jenis Sensor | MEMS Accelerometer |
| Sumbu Pengukuran | Biaxial / dua sumbu |
| Measurement Range | ±30° |
| Resolution | ±0,0002° (0,004 mm/m), interval kepercayaan 99% |
| Sensor Precision | ±0,0013° (0,02 mm/m), interval kepercayaan 99% |
| Sensor Precision | ±0,0005° (0,01 mm/m), interval kepercayaan 68% |
| Sensor 24-Hour Stability | ±0,03 mm/m, interval kepercayaan 99% |
| Sensor 24-Hour Stability | ±0,01 mm/m, interval kepercayaan 68% |
| Temperature-Dependent Uncertainty | ±0,016 mm/m/°C (±0,001°/°C), untuk ±5° dari vertikal |
| Temperature-Dependent Uncertainty | ±0,033 mm/m/°C (±0,002°/°C), untuk ±15° dari vertikal |
| Temperature Accuracy | ±0,5°C pada rentang 0°C hingga 60°C |
| Temperature Accuracy | ±1,0°C pada rentang -40°C hingga 60°C |
| Temperature Resolution | 0,06°C |
| Operating Temperature | -40°C hingga 60°C |
| Dimensions | Diameter 28,6 mm × panjang 211 mm |
Tabel Spesifikasi Fisik dan Instalasi
| Parameter | Spesifikasi |
|---|---|
| Ingress Protection | IP68 |
| Ketahanan Tekanan Air | Hingga 2 MPa |
| Kedalaman Instalasi | Hingga 200 meter |
| Mounting Bracket | Universal, dapat disesuaikan |
| Orientasi Pemasangan | Horizontal, vertikal, atau miring |
| Model | Bussed dan non-bussed |
| Koneksi Sensor | Daisy-chain atau single-point |
| Kabel | Terkapsulasi dengan aman di dalam housing |
| Konektor | Waterproof connector |
| Perangkat Pembacaan | Handheld digital readout dan data logger |
| Integrasi Sistem | Dapat diintegrasikan dengan sistem akuisisi data yang lebih besar |
