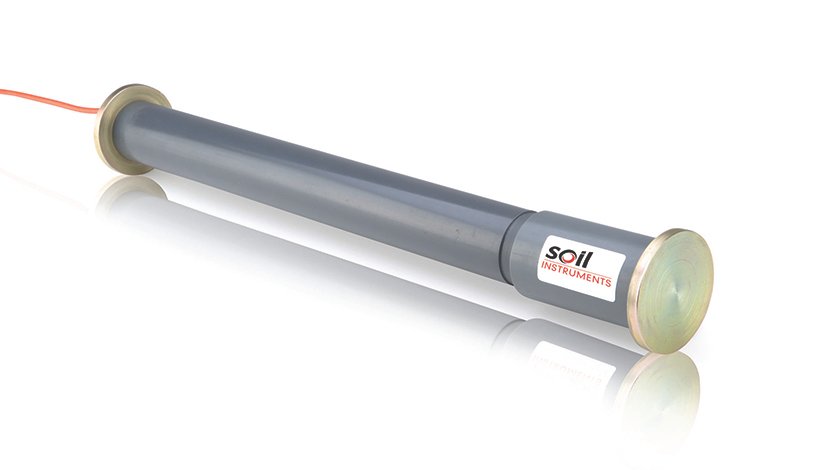

Vibrating Wire Embedment Jointmeter
Alat Pengukur Sambungan dengan Kawat Getar (Vibrating Wire Embedment Jointmeter) sangat ideal untuk memantau pergerakan sambungan pada struktur beton massal. Alat ini terdiri dari dua bagian: soket dan badan utama. Soket merupakan ujung yang dapat dilepas dan dicor ke dalam lapisan beton pertama. Badan utama adalah casing pelindung luar yang menampung transduser perpindahan kawat getar dan disekrup ke dalam soket. Setelah disekrup ke dalam soket, badan utama tersebut dicor ke dalam lapisan beton kedua. Transduser ini memiliki elemen penginderaan kawat getar yang diikat pada salah satu ujungnya dan terhubung ke batang dorong berpegas pada ujung lainnya.
Setiap pergerakan yang diterapkan pada batang dorong akan menyebabkan pegas berkontraksi atau memanjang, sehingga menyebabkan peningkatan atau penurunan tegangan kawat getar. Tegangan ini berbanding lurus dengan pergerakan yang diterapkan dan oleh karena itu mencerminkan pembukaan atau penutupan sambungan.
Fitur Produk
- Akurasi tinggi dengan konstruksi yang kokoh; hasil pengukuran tidak terpengaruh oleh panjang kabel.
- Kabel penghubung yang kuat, terlindung (screened), dan fleksibel, serta dapat digunakan dengan panjang lebih dari 1000 meter.
- Tersedia opsi pemasangan thermistor untuk pemantauan suhu.
- Dilengkapi over-voltage surge arrestor untuk melindungi instrumen dari kerusakan akibat lonjakan tegangan listrik.
- Konstruksi kedap air dan tersegel hingga tekanan 7 bar.
- Mampu mengakomodasi pergerakan geser (shear movement) pada struktur yang dipantau.
Keunggulan Produk
- Didukung oleh lebih dari 30 tahun pengalaman dalam desain dan manufaktur instrumen berbasis teknologi Vibrating Wire.
- Memiliki stabilitas yang sangat baik untuk pemantauan jangka panjang.
- Mendukung pembacaan data jarak jauh (remote reading) dan integrasi dengan sistem data logging.
- Opsi thermistor memungkinkan pemantauan dan analisis pengaruh perubahan suhu terhadap hasil pengukuran.
