RST Magnetic Settlement System – Alat Monitoring Penurunan dan Pengangkatan Tanah

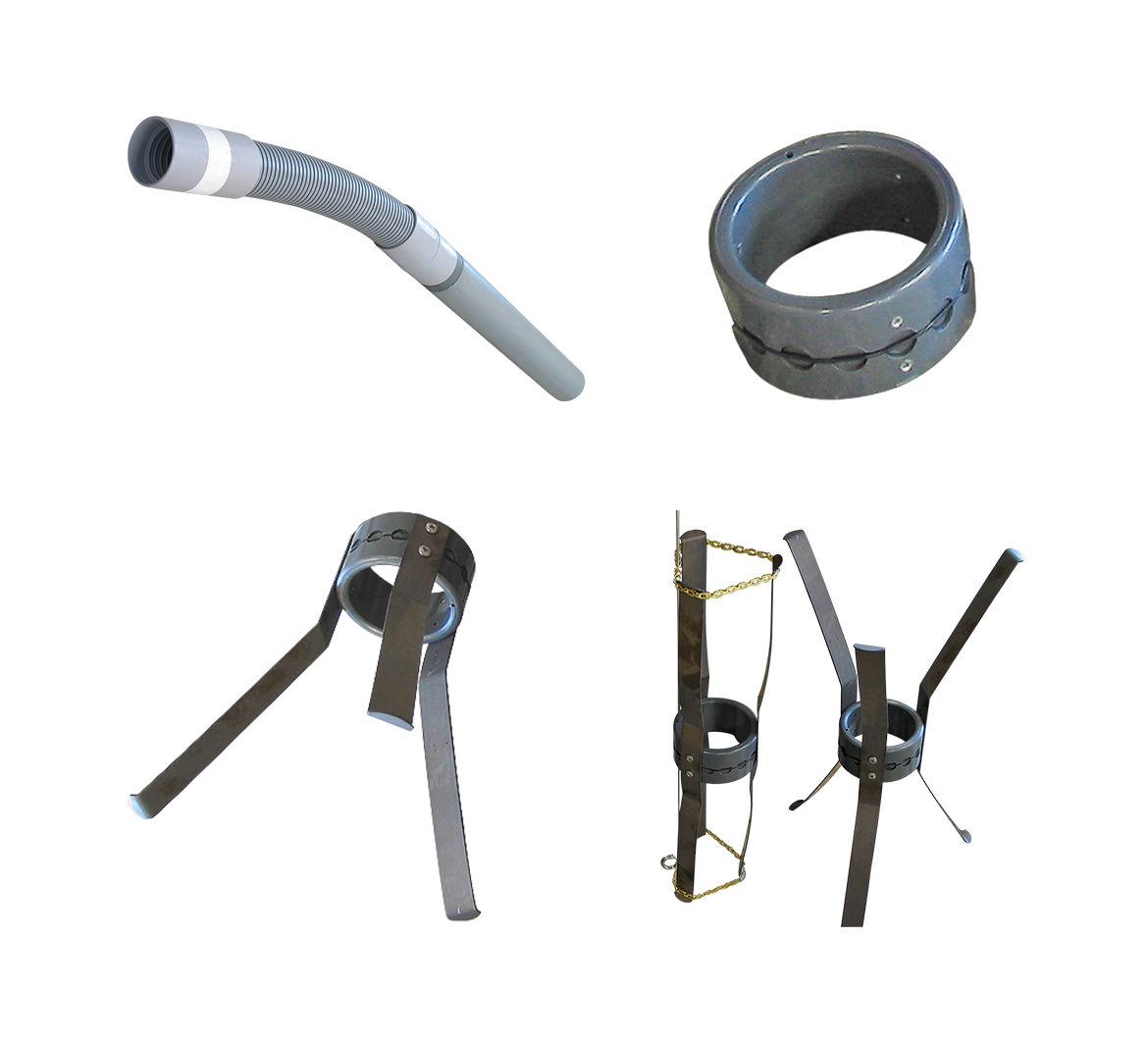

RST Magnetic Settlement System adalah instrumen monitoring geoteknik yang dirancang untuk mengukur penurunan dan pengangkatan tanah (settlement dan heave) pada tanah maupun batuan. Sistem ini menggunakan magnet keramik dan Reed Switch Probe untuk membaca posisi magnet pada kedalaman tertentu di sepanjang lubang bor.
Tersedia dalam tiga konfigurasi utama, yaitu pipa PVC, casing inclinometer, dan pipa bergelombang (corrugated pipe). Sistem ini dapat digunakan untuk monitoring settlement saja atau dikombinasikan dengan casing inclinometer untuk memantau deformasi vertikal dan horizontal. Dengan desain sederhana, pita pengukuran presisi, dan kompatibilitas dengan instrumen RST, produk ini cocok untuk proyek konstruksi, pertambangan, terowongan, dan monitoring fondasi.
Fitur Utama
- Mengukur penurunan dan pengangkatan tanah (settlement dan heave).
- Menggunakan Reed Switch Probe untuk membaca posisi zona magnetik.
- Dilengkapi magnet keramik berkinerja tinggi.
- Menggunakan pita pengukuran presisi yang tidak mudah meregang.
- Tersedia tiga konfigurasi sesuai kebutuhan monitoring.
- Kompatibel dengan RST Inclinometer Casing.
- Dapat mengukur deformasi vertikal dan horizontal jika dikombinasikan dengan casing inclinometer.
- Mendukung instalasi vertikal serta aplikasi horizontal dengan batang pemasangan yang sesuai.
- Tersedia pilihan pipa PVC, casing inclinometer, dan corrugated pipe.
- Desain sederhana, praktis, dan ekonomis.
Aplikasi
- Monitoring settlement dan heave akibat aktivitas konstruksi.
- Monitoring penurunan tanah di area pertambangan.
- Monitoring pergerakan tanah pada proyek terowongan.
- Pemantauan ground subsidence.
- Monitoring perpindahan dinding penahan, pilar, dan abutment.
- Monitoring pengangkatan dasar galian (bottom heave).
- Pemantauan relaksasi batuan di sekitar bukaan terowongan.
- Monitoring penurunan fondasi bangunan.
- Monitoring settlement pada tanggul dan timbunan.
- Monitoring deformasi vertikal dan horizontal menggunakan konfigurasi casing inclinometer.
Keunggulan Produk
RST Magnetic Settlement System menawarkan solusi monitoring geoteknik yang praktis dan ekonomis untuk mengukur settlement, heave, serta deformasi tanah dan batuan. Pilihan konfigurasi PVC, casing inclinometer, dan corrugated pipe memungkinkan sistem disesuaikan dengan kondisi lapangan dan kebutuhan proyek konstruksi, pertambangan, terowongan, fondasi, serta tanggul.
Catatan: Panjang, nomor komponen, dan varian model tambahan perlu mengacu pada lembar spesifikasi resmi RST Instruments.
Tabel Spesifikasi Sistem
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | RST Magnetic Settlement System |
| Fungsi Utama | Monitoring settlement dan heave pada tanah dan batuan |
| Metode Pengukuran | Reed Switch Probe membaca zona magnetik sepanjang lubang bor |
| Komponen Utama | Reed Switch Probe, magnet, pipa/casing, dan pita pengukuran |
| Magnet | Magnet keramik berkinerja tinggi |
| Pita Pengukuran | Presisi tinggi, tidak mudah meregang |
| Orientasi Instalasi | Umumnya vertikal; horizontal dapat dilakukan dengan batang pemasangan |
| Monitoring Tambahan | Deformasi vertikal dan horizontal bila dipadukan dengan casing inclinometer |
| Pilihan Sistem | Sistem PVC, sistem casing inclinometer, dan sistem corrugated pipe |
| Jenis Pembacaan | Pembacaan posisi magnet menggunakan Reed Switch Probe |
Tabel Konfigurasi Produk
| Sistem | Konfigurasi | Penggunaan |
|---|---|---|
| System 1 | Pipa PVC berulir rata 25,4 mm (1 inci), bagian teleskopik, dan plate magnet tanpa corrugated pipe | Monitoring settlement dan heave |
| System 1 | Inclinometer casing 70 mm (2,75 inci), Snap Seal dan Glue Snap tanpa corrugated pipe | Monitoring settlement dan, dengan casing yang sesuai, deformasi horizontal |
| System 1 | Inclinometer casing 85 mm (3,34 inci), Snap Seal dan Glue Snap tanpa corrugated pipe | Monitoring settlement dan, dengan casing yang sesuai, deformasi horizontal |
| System 2 | Casing inclinometer 70 mm (2,75 inci) dengan corrugated pipe 3 inci | Untuk kondisi dengan settlement atau heave lebih besar |
| System 2 | Casing inclinometer 85 mm (3,34 inci) dengan corrugated pipe 4 inci* | Konfigurasi khusus, bukan penawaran standar |
| System 3 | Pipa PVC 25,4 mm (1 inci) dengan corrugated pipe 1,5 inci | Monitoring settlement dan heave, termasuk kondisi dengan pergerakan lebih besar |
| Aksesori | Reed Switch Probe | Pembacaan posisi magnet |
*Produsen menyatakan kombinasi casing 85 mm dengan corrugated pipe 4 inci bukan konfigurasi standar dan penggunaannya memerlukan pertimbangan khusus.
