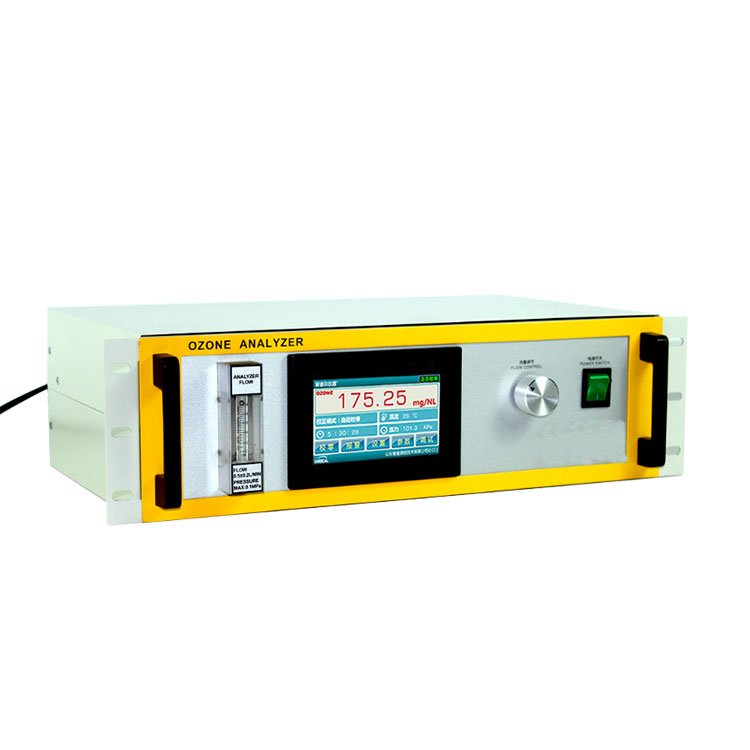

UVOZ-3000 Rack-Mounted Ozone Gas Concentration Analyzer – Alat Analisis Konsentrasi Gas Ozon Industri
UVOZ-3000 Rack-Mounted Ozone Gas Concentration Analyzer adalah alat analisis konsentrasi gas ozon yang dirancang untuk monitoring ozon secara kontinu pada berbagai lingkungan industri. Menggunakan metode penyerapan ultraviolet (UV) dual-path berdasarkan hukum Lambert-Beer, UVOZ-3000 mampu melakukan pengukuran konsentrasi ozon secara real-time dengan dukungan kompensasi suhu dan tekanan.
Dengan desain rack-mounted 19 inci 3U, UVOZ-3000 cocok digunakan sebagai bagian dari sistem monitoring gas terintegrasi pada industri yang menggunakan generator ozon, termasuk industri farmasi, kimia, pengolahan air, pengolahan limbah, makanan dan minuman, serta aplikasi desinfeksi.
Fitur Utama UVOZ-3000
- Metode UV dual-path untuk pengukuran konsentrasi gas ozon.
- Menggunakan hukum Lambert-Beer sebagai prinsip pengukuran fotometri.
- Sumber cahaya UV umur panjang dengan panjang gelombang 253,7 nm.
- Sistem manajemen lampu cerdas agar sumber UV cepat mencapai kondisi pengukuran.
- Teknologi separated light pool untuk mencegah kebocoran dan meningkatkan ketahanan terhadap tekanan serta aliran gas sampling.
- Kompensasi suhu dan tekanan untuk mendukung kestabilan pengukuran.
- Fungsi zeroing otomatis maupun manual dengan waktu zeroing yang dapat diatur.
- Zeroing dapat dilakukan tanpa menghentikan aliran gas ozon sehingga mendukung operasi 24 jam.
- Layar touchscreen warna 4,3 inci untuk pengoperasian dan pemantauan.
- Menampilkan konsentrasi ozon, suhu, dan tekanan secara real-time.
- Mendukung output 4–20 mA aktif dan komunikasi RS-485.
- Dilengkapi dua output relay untuk alarm konsentrasi tinggi dan rendah.
- Mendukung input flow meter elektronik pada rentang konsentrasi tinggi.
- Tersedia konfigurasi sampling tekanan positif maupun negatif.
- Menggunakan chassis 19 inci 3U untuk pemasangan pada rack sistem.
Aplikasi UVOZ-3000
UVOZ-3000 dapat digunakan untuk berbagai kebutuhan analisis dan monitoring konsentrasi gas ozon, antara lain:
- Monitoring outlet generator ozon
- Pengukuran output generator ozon
- Monitoring gas ozon dalam pipeline
- Monitoring ozon dalam container atau box
- Monitoring konsentrasi ozon dalam ruangan
- Industri manufaktur generator ozon
- Industri pengolahan air kota
- Pengolahan air limbah industri
- Industri kimia dan fine chemical
- Industri farmasi
- Industri makanan dan minuman
- Desinfeksi ruang menggunakan ozon
- Desinfeksi kolam renang
- Sintesis flavor dan aroma
- Berbagai proses industri yang menggunakan generator ozon
Konfigurasi Standar
UVOZ-3000 dilengkapi beberapa komponen pendukung sebagai konfigurasi standar, yaitu:
- Flow meter tahan korosi
- Ozone exhaust destroyer
- Filter udara masuk
Komponen tersebut mendukung proses sampling dan pengelolaan gas ozon pada sistem pengukuran.
Teknologi UV Dual-Path untuk Pengukuran Ozon
UVOZ-3000 menggunakan dual-path ultraviolet absorption method dengan sumber cahaya UV umur panjang. Sistem ini bekerja berdasarkan hukum Lambert-Beer, yaitu mengukur perubahan intensitas cahaya UV akibat penyerapan oleh molekul ozon.
Sistem optical path yang terpisah dirancang untuk menjaga kestabilan proses pengukuran. Struktur light pool juga memiliki ketahanan terhadap tekanan dan dampak aliran gas sampling dengan debit tinggi.
Sumber cahaya UV dengan panjang gelombang 253,7 nm memiliki umur pakai sekitar 30.000–50.000 jam berdasarkan spesifikasi produk.
Monitoring Konsentrasi Ozon Secara Real-Time
UVOZ-3000 dilengkapi layar sentuh warna berukuran 4,3 inci yang dapat menampilkan:
- Konsentrasi gas ozon
- Suhu
- Tekanan
- Status pengukuran
- Informasi flow pada konfigurasi yang mendukung input flow meter
Pada rentang konsentrasi tinggi dalam satuan g/Nm³, fungsi input aliran gas dapat digunakan untuk menampilkan output generator ozon secara real-time.
Sistem Zeroing Otomatis dan Manual
Salah satu fitur penting UVOZ-3000 adalah sistem zero calibration yang dapat dilakukan secara otomatis maupun manual. Pengguna dapat mengatur waktu zeroing otomatis sesuai kebutuhan operasi.
Struktur light pool independen membantu menjaga kondisi aliran gas, tekanan, dan flow rate tetap stabil selama proses zeroing. Dengan demikian, proses zeroing dapat dilakukan tanpa harus mematikan suplai ozon, sehingga analyzer dapat digunakan untuk pemantauan berkelanjutan.
Kompensasi Suhu dan Tekanan
Perubahan suhu dan tekanan dapat memengaruhi kondisi pengukuran gas. UVOZ-3000 memiliki fungsi kompensasi suhu dan tekanan serta menampilkan parameter tersebut pada layar.
Fitur ini mendukung pengukuran konsentrasi ozon yang lebih stabil pada sistem monitoring industri dengan kondisi operasi yang berubah.
Output dan Integrasi Sistem Monitoring
Untuk kebutuhan integrasi dengan sistem kontrol industri, UVOZ-3000 menyediakan:
- 4–20 mA aktif
- RS-485
- Dua output relay
- Input flow meter elektronik
- Sinyal relay alarm konsentrasi tinggi
- Sinyal relay alarm konsentrasi rendah
Output tersebut dapat digunakan untuk menghubungkan analyzer dengan sistem monitoring atau kontrol yang membutuhkan informasi konsentrasi ozon secara kontinu.

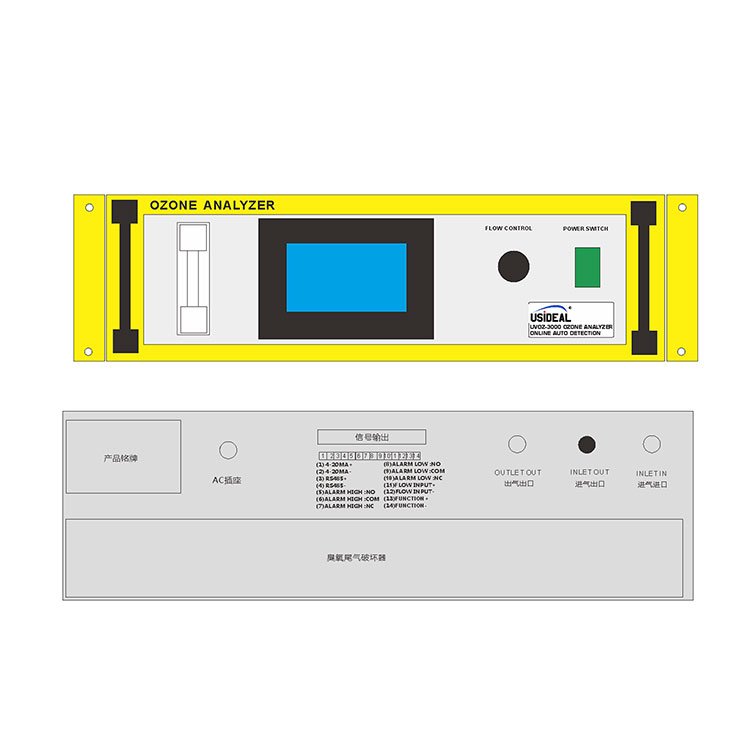

Komponen Struktur Produk
Rentang Pengukuran dan Mode Sampling
UVOZ-3000 menyediakan beberapa pilihan rentang pengukuran sesuai kebutuhan aplikasi:
| Rentang Pengukuran | Metode Sampling | Aplikasi |
|---|---|---|
| 0–300 g/Nm³ | Sampling tekanan positif dengan kompensasi tekanan dan suhu | Deteksi real-time konsentrasi outlet generator ozon |
| 0–100 g/Nm³ | Sampling tekanan positif dengan kompensasi tekanan dan suhu | Deteksi real-time konsentrasi outlet generator ozon |
| 0–50 g/Nm³ | Sampling tekanan positif atau negatif dengan kompensasi tekanan dan suhu | Pengukuran konsentrasi outlet generator ozon atau gas buang |
| 0–1000 ppm | Sampling tekanan positif atau negatif dengan kompensasi tekanan dan suhu | Monitoring konsentrasi ozon dalam box |
| 0–100 ppm | Sampling tekanan positif atau negatif dengan kompensasi tekanan dan suhu | Monitoring konsentrasi ozon dalam ruang |
Spesifikasi Teknis UVOZ-3000
| Parameter | Spesifikasi |
|---|---|
| Model | UVOZ-3000 |
| Prinsip Pengukuran | Penyerapan ultraviolet dual-path berdasarkan hukum Lambert-Beer |
| Rentang Pengukuran | 0–100 ppm |
| Rentang Opsional/Kustomisasi | 0–1000 ppm; 0–500 ppm; 0–1000 ppm; 0–50 ppm; 0–10 ppm |
| Resolusi | 0,01 ppm; untuk rentang tertentu 0,001 ppm |
| Umur Sumber Cahaya | Sekitar 30.000–50.000 jam |
| Sumber Cahaya | UV, panjang gelombang 253,7 nm |
| Metode Sampling | Tekanan positif; tekanan negatif opsional |
| Layar | Layar sentuh 4,3 inci |
| Parameter Tampilan | Konsentrasi ozon, suhu, tekanan |
| Kompensasi | Kompensasi suhu dan tekanan |
| Satuan Tampilan | ppm, mg/Nm³; opsi g/Nm³, mg/NL, %WT |
| Laju Aliran Gas | 0,5 L ± 0,2 L/menit |
| Tekanan Input | <0,1 MPa |
| Kesalahan Konsentrasi | ≤0,5%FS untuk sampling kontinu; maksimum 0,1%FS untuk sampling zero intermiten |
| Kesalahan Linearitas | ≤0,5%FS untuk sampling kontinu; maksimum 0,1%FS untuk sampling zero intermiten |
| Zero Drift | <±0,3%FS |
| Waktu Respons | Sinyal 0,03 detik; refresh layar 1 detik pada sampling kontinu |
| Pembaruan Data | Setiap 5 detik pada sampling zero intermiten |
| Suhu Lingkungan | -20 hingga 50°C |
| Antarmuka Pipa | Quick screw berbahan stainless steel |
| Diameter Sampling Seri | Φ8 (8 × 6 mm), opsional |
| Diameter Sampling Bypass | Φ6 (6 × 4 mm) |
| Komunikasi | RS-485 |
| Output Analog | 4–20 mA aktif |
| Output Relay | Relay alarm titik tinggi dan titik rendah |
| Catu Daya | AC 110–220 V |
| Dimensi | 133 × 482 × 300 mm (T × L × D) |
| Chassis | Rack 19 inci, 3U |
| Konversi Satuan | 1 mg/L = 1 g/m³ = 467 ppm |
| Garansi | 24 bulan untuk unit utama |
