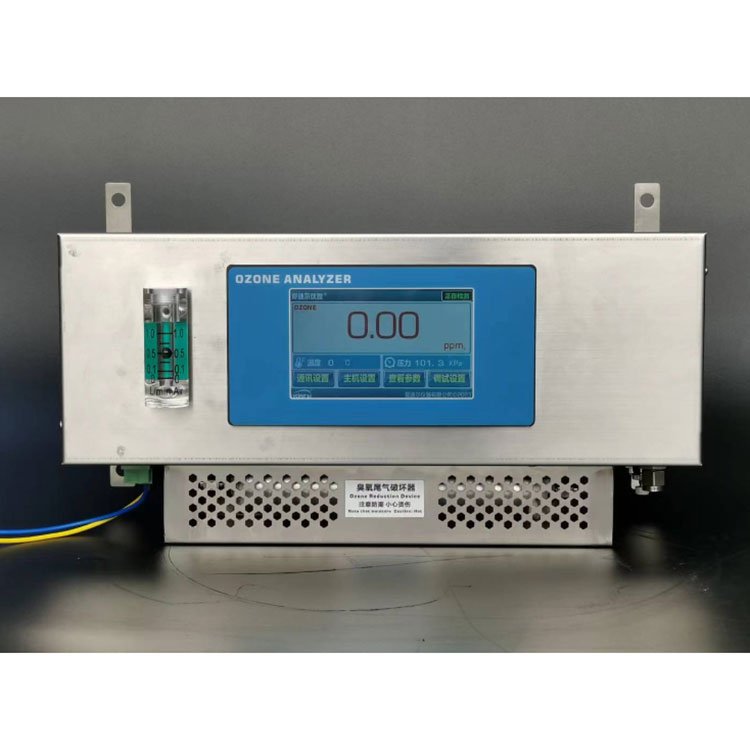

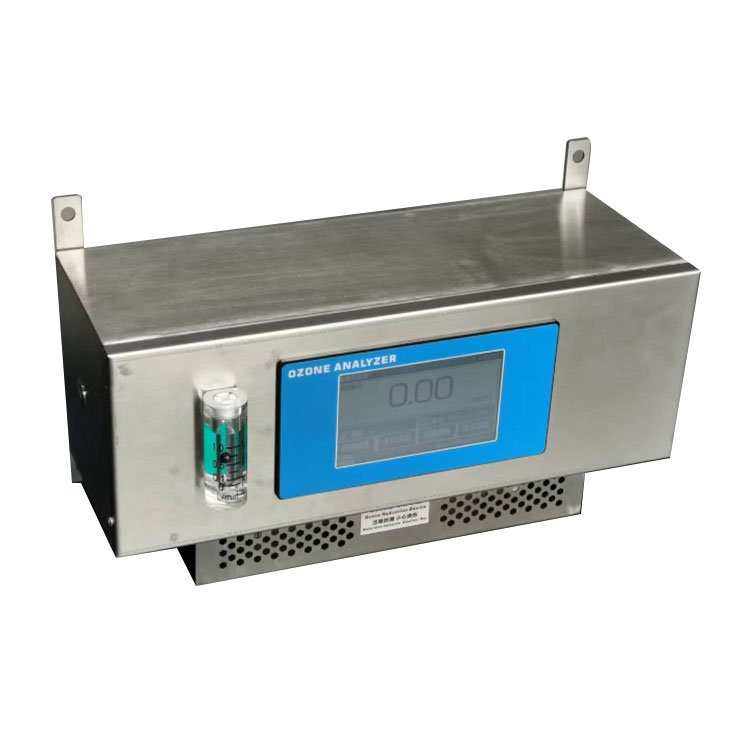

Alat Analisis Konsentrasi Gas Ozon Dinding Zetron UVOZ-1100
Zetron UVOZ-1100 Wall-Mounted Ozone Gas Concentration Analyzer adalah alat analisis konsentrasi gas ozon yang dirancang untuk monitoring ozon secara kontinu pada berbagai lingkungan industri. Instrumen ini menggunakan metode dual-path ultraviolet absorption dengan prinsip Lambert-Beer Law untuk melakukan pengukuran konsentrasi ozon secara akurat.
UVOZ-1100 dilengkapi sistem sumber cahaya ultraviolet berumur panjang, teknologi separated light pool, serta sistem manajemen lampu yang membantu menjaga kestabilan titik nol selama pengukuran. Alat ini dapat digunakan untuk memantau konsentrasi ozon pada pipeline, container, ruang atau area tertentu, termasuk memeriksa konsentrasi ozon pada outlet dan output ozone generator.
Fitur Utama Zetron UVOZ-1100
- Alat analisis konsentrasi gas ozon untuk monitoring secara kontinu.
- Menggunakan metode dual-path ultraviolet absorption.
- Prinsip pengukuran berdasarkan Lambert-Beer Law.
- Sumber cahaya UV berumur panjang dengan masa pakai sekitar 20.000–30.000 jam.
- Dilengkapi intelligent lamp management system.
- Sistem separated light pool dengan ketahanan terhadap tekanan dan dampak aliran gas sampling.
- Struktur light pool dirancang untuk membantu mencegah kebocoran.
- Dilengkapi automatic light source compensation.
- Memiliki temperature compensation dan pressure compensation.
- Mendukung manual zeroing maupun automatic zeroing.
- Waktu automatic zeroing dapat diatur sesuai kebutuhan operasional.
- Pengukuran dapat dilakukan secara kontinu hingga 24 jam tanpa menghentikan aliran ozon saat proses zeroing.

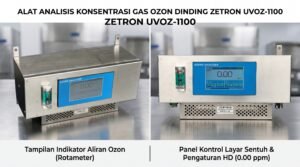

- Layar 4,3-inch high-definition color touch screen.
- Menampilkan konsentrasi ozon, temperatur, dan tekanan secara real-time.
- Pilihan satuan ppm dan mg/Nm³.
- Output 4–20 mA aktif dan RS-485.
- Dilengkapi high alarm point dan low alarm point relay signal.
- Konfigurasi standar mencakup ozone exhaust destroyer dan air intake filter.
Aplikasi Alat Analisis Gas Ozon
Zetron UVOZ-1100 Ozone Gas Analyzer dapat digunakan pada berbagai industri dan fasilitas yang menggunakan ozone generator, antara lain:
- Produsen ozone generator
- Industri air kota (municipal water)
- Industri pengolahan air limbah
- Industri kimia
- Industri fine chemical
- Industri makanan dan air minum
- Industri farmasi
- Disinfeksi ruangan (space disinfection)
- Disinfeksi kolam renang
- Industri sintesis flavor
- Monitoring outlet ozone generator
- Monitoring output ozone generator
- Monitoring ozon pada pipeline
- Monitoring ozon pada container atau box
- Monitoring konsentrasi ozon pada ruang atau area tertentu
Prinsip Kerja UV Ozone Analyzer
Zetron UVOZ-1100 menggunakan teknologi penyerapan sinar ultraviolet (UV) untuk melakukan analisis konsentrasi ozon. Sistem pengukuran bekerja berdasarkan Lambert-Beer Law, yaitu prinsip fotometri yang digunakan untuk menentukan konsentrasi berdasarkan penyerapan cahaya oleh gas.
Sistem dual-path ultraviolet dan sumber cahaya UV berumur panjang membantu menjaga kestabilan sistem optik. UVOZ-1100 juga memiliki sistem kompensasi temperatur, tekanan, dan sumber cahaya untuk mendukung proses pengukuran.
Sistem Zeroing Otomatis
Salah satu fitur UVOZ-1100 adalah kemampuan melakukan automatic zero adjustment maupun zeroing secara manual. Pengguna dapat menentukan waktu zeroing otomatis berdasarkan kondisi operasional.
Struktur independent light pool membantu menjaga kondisi aliran gas, tekanan, dan flow rate selama proses zeroing sehingga pengaruh perubahan aliran terhadap proses zeroing dapat diminimalkan. Sistem ini juga memungkinkan peralatan tetap beroperasi secara kontinu.
Display dan Komunikasi
Zetron UVOZ-1100 menggunakan layar sentuh berwarna 4,3 inci untuk memudahkan pengoperasian dan pemantauan. Informasi yang dapat ditampilkan meliputi:
- Konsentrasi gas ozon
- Temperatur
- Tekanan
- Status pengukuran
Data dapat dikirim melalui output 4–20 mA aktif maupun komunikasi RS-485, sehingga analyzer dapat diintegrasikan dengan sistem monitoring atau kontrol industri.
Desain untuk Monitoring Ozon Secara Kontinu
Sebagai wall-mounted ozone gas analyzer, UVOZ-1100 dirancang untuk penggunaan instalasi tetap di dalam ruangan. Sistem sumber cahaya UV, kompensasi temperatur dan tekanan, serta fitur automatic zeroing mendukung kebutuhan monitoring konsentrasi gas ozon secara berkelanjutan.
Konfigurasi standar juga dilengkapi ozone exhaust destroyer dan air intake filter untuk mendukung sistem sampling analyzer.
Pilihan Rentang Pengukuran
UVOZ-1100 tersedia dengan pilihan rentang pengukuran sesuai kebutuhan aplikasi:
| Rentang | Metode Sampling | Aplikasi |
|---|---|---|
| 0–100 ppm | Positive atau negative pressure sampling dengan kompensasi temperatur dan tekanan | Monitoring konsentrasi ozon secara real-time pada ruang atau area |
| 0–1000 ppm | Positive atau negative pressure sampling dengan kompensasi temperatur dan tekanan | Monitoring konsentrasi ozon secara real-time pada box/container |
Spesifikasi Teknis Zetron UVOZ-1100
| Parameter | Spesifikasi |
|---|---|
| Model | UVOZ-1100 |
| Rentang Pengukuran | 0–100 ppm |
| Pilihan Rentang | 0–1000 ppm |
| Metode Pengukuran | Absorpsi Ultraviolet Jalur Ganda (Dual-Path UV Absorption) |
| Prinsip Pengukuran | Hukum Lambert-Beer |
| Sumber Cahaya | Lampu UV umur panjang |
| Umur Sumber Cahaya | Sekitar 20.000–30.000 jam |
| Metode Sampling | Sampling tekanan negatif |
| Layar Tampilan | Layar sentuh warna 4,3 inci |
| Informasi Tampilan | Konsentrasi ozon, suhu, tekanan |
| Fungsi Tambahan | Kompensasi suhu dan kompensasi tekanan |
| Satuan Pengukuran | ppm, mg/Nm³ |
| Resolusi Tampilan | 0,01 ppm |
| Laju Aliran Gas Sampel | 500 mL/menit |
| Tekanan Masuk | Tekanan atmosfer 101 kPa |
| Kesalahan Konsentrasi | Maksimum ±0,3% FS |
| Kesalahan Linearitas | Maksimum ±0,3% FS |
| Pergeseran Titik Nol (Zero Drift) | < ±0,3% FS |
| Waktu Respons Sinyal | 0,03 detik |
| Pembaruan Data Tampilan | Setiap 5 detik |
| Suhu Operasional | -20 hingga 50°C |
| Koneksi Pipa | Konektor pagoda dan filter inlet tipe luer |
| Diameter Jalur Sampling | Φ6 mm (6 × 4 mm) |
| Metode Komunikasi | RS-485 |
| Sinyal Keluaran | 4–20 mA (aktif) |
| Sinyal Relay | Relay alarm tinggi dan alarm rendah |
| Catu Daya | 24V DC |
| Dimensi | 160 × 330 × 110 mm (T × L × D) |
| Garansi | 12 bulan |
| Konfigurasi Standar | Katalis penghancur ozon dan filter udara masuk |
