HOBO MX-AIRP – Kit Monitoring Performa Air Handler untuk Analisis Stratifikasi Suhu
HOBO MX-AIRP adalah kit monitoring performa air handler dan HVAC yang dirancang untuk mengidentifikasi stratifikasi suhu pada air handling unit (AHU) dan ruang berukuran besar. Kit ini menggunakan MX1105 4-Channel Data Logger dan empat probe suhu Self-Describing untuk memantau beberapa titik temperatur secara bersamaan, seperti outside air, mixed air, return air, supply air, discharge air, serta loop chilled water, condenser water, dan heating water. Sistem ini membantu menyederhanakan proses diagnostik HVAC, mengurangi kebutuhan perangkat terpisah, dan mempercepat pengumpulan data.
Fitur Utama

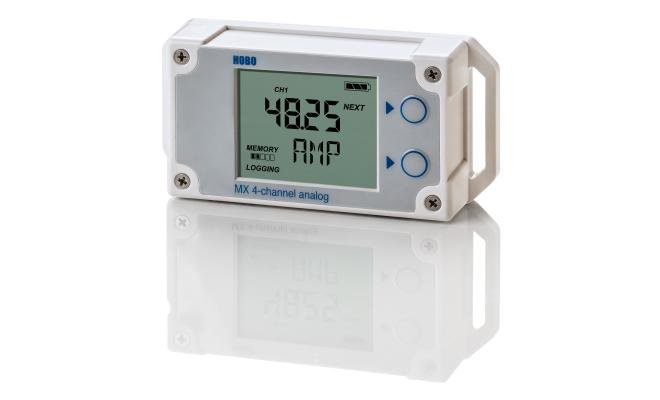

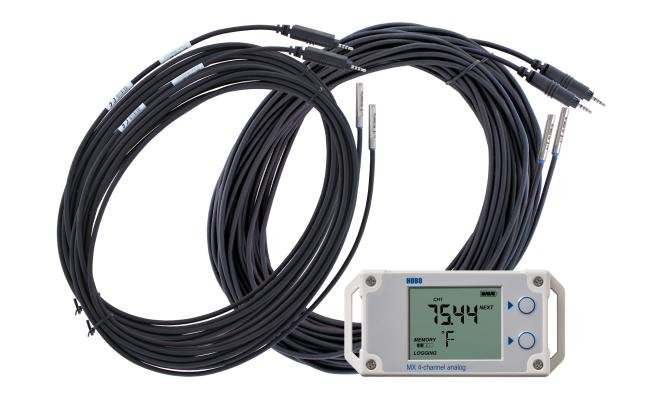

- 1 × MX1105 4-Channel Analog Data Logger.

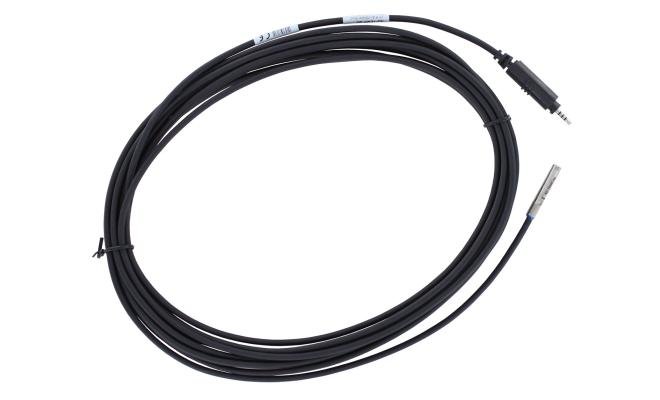

- 2 × probe suhu Self-Describing SD-TEMP-20 dengan kabel 20 kaki.

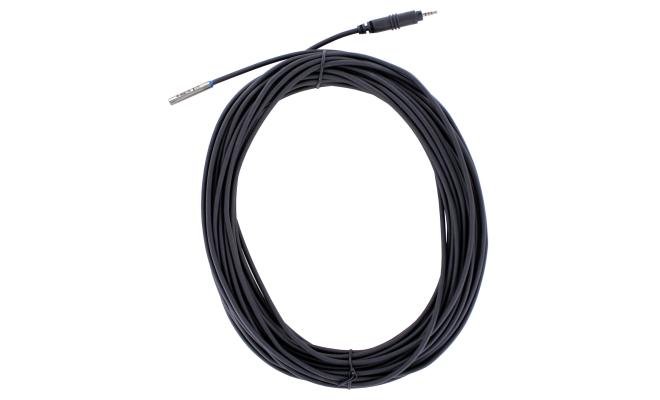

- 2 × probe suhu Self-Describing SD-TEMP-50 dengan kabel 50 kaki.
- Mengukur hingga 4 titik suhu secara bersamaan.
- Komunikasi Bluetooth Low Energy (BLE) untuk konfigurasi dan pengunduhan data secara wireless.
- Resolusi 16-bit untuk pengukuran suhu berakurasi tinggi.
- Kapasitas memori hingga 1,9 juta pengukuran untuk monitoring jangka panjang.
- Teknologi Self-Describing untuk setup sensor yang cepat dan praktis.

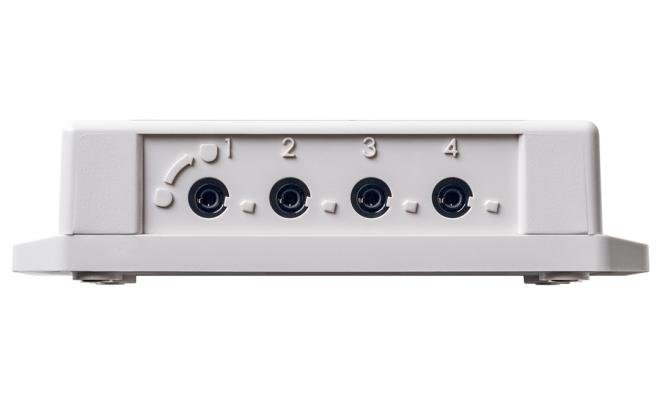

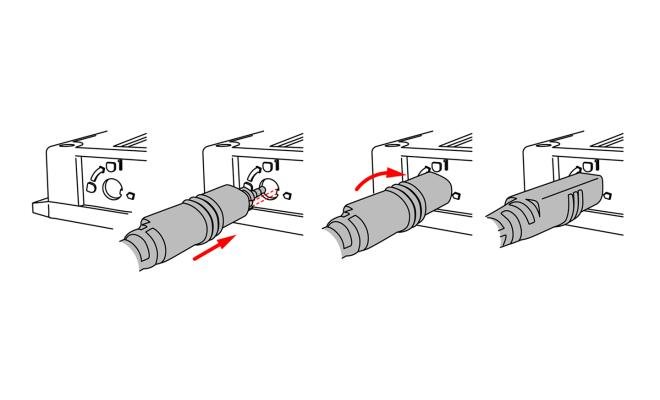

- Locking jack membantu memastikan sensor tetap terhubung dengan aman.
- Alarm audio dan visual melalui LCD saat sensor terlepas atau nilai pengukuran melewati batas yang ditentukan.
- Satu logger terpusat membantu mengurangi kebutuhan penggunaan beberapa data logger pada setiap aliran udara atau loop fluida.
Aplikasi
- Monitoring Air Handling Unit (AHU).
- Analisis stratifikasi suhu pada sistem HVAC.
- Pemeriksaan outside air temperature (OAT).
- Monitoring mixed air temperature (MAT).
- Monitoring return air temperature (RAT).
- Pengukuran supply air dan discharge air temperature (DAT).
- Monitoring loop chilled water, condenser water, dan heating water.
- Diagnostik dan troubleshooting HVAC.
- Audit energi dan evaluasi performa sistem HVAC.
- Monitoring jangka panjang pada gedung dan ruang berukuran besar.
- Evaluasi distribusi temperatur pada sistem tata udara dan bangunan komersial.
Cara Kerja Monitoring

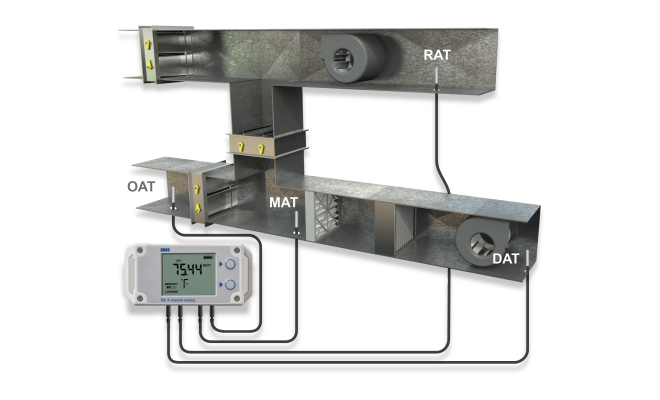

Empat probe suhu dapat ditempatkan pada titik pengukuran yang berbeda untuk memperoleh profil temperatur secara bersamaan. Data dari seluruh probe dikumpulkan oleh satu MX1105 4-Channel Data Logger, kemudian dapat dikonfigurasi dan diunduh secara wireless melalui aplikasi HOBOconnect. Pendekatan ini membantu mengurangi jumlah perangkat, menyederhanakan manajemen data, dan mempercepat proses troubleshooting HVAC.
Informasi Penting
Penggunaan HOBO MX-AIRP memerlukan:
- Perangkat mobile yang kompatibel atau komputer Windows
- Aplikasi HOBOconnect
Aplikasi HOBOconnect digunakan untuk konfigurasi dan pengunduhan data dari data logger secara wireless melalui Bluetooth.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Model Kit | HOBO MX-AIRP |
| Data Logger | MX1105 4-Channel Analog Data Logger |
| Jumlah Channel | 4 |
| Probe Suhu | 2 × SD-TEMP-20 + 2 × SD-TEMP-50 |
| Panjang Probe | 20 kaki dan 50 kaki |
| Komunikasi Wireless | Bluetooth Low Energy (BLE) |
| Resolusi | 16-bit |
| Kapasitas Memori | Hingga 1,9 juta pengukuran |
| Teknologi Sensor | Self-Describing |
| Konektor | Locking jack |
| Alarm | Audio dan visual melalui LCD |
| Pengunduhan Data | Wireless melalui Bluetooth |
| Jangkauan Bluetooth | Hingga sekitar 30,5 m (100 kaki), line-of-sight |
| Aplikasi | HOBOconnect |
| Perangkat Kompatibel | Smartphone, tablet, atau komputer/laptop |
