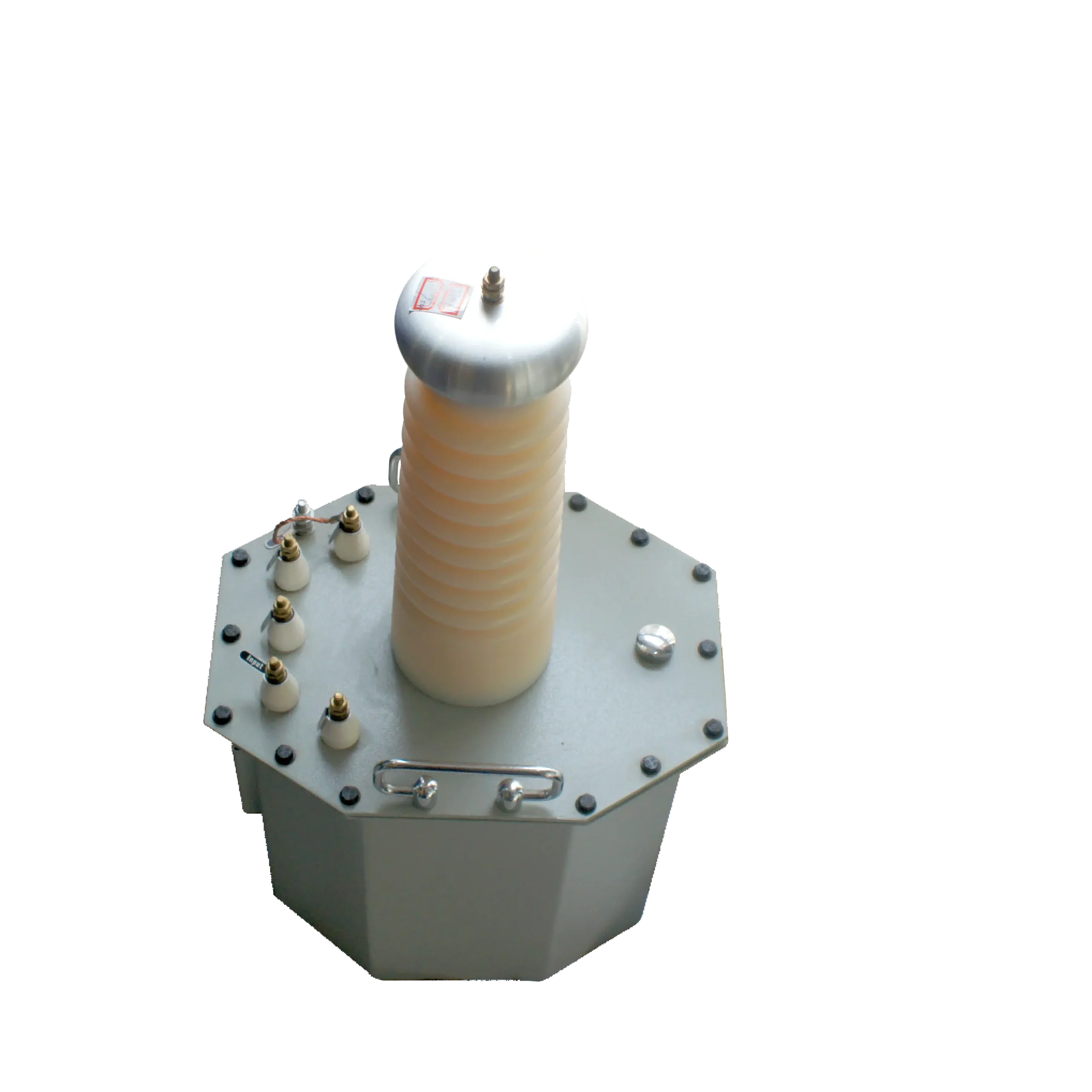

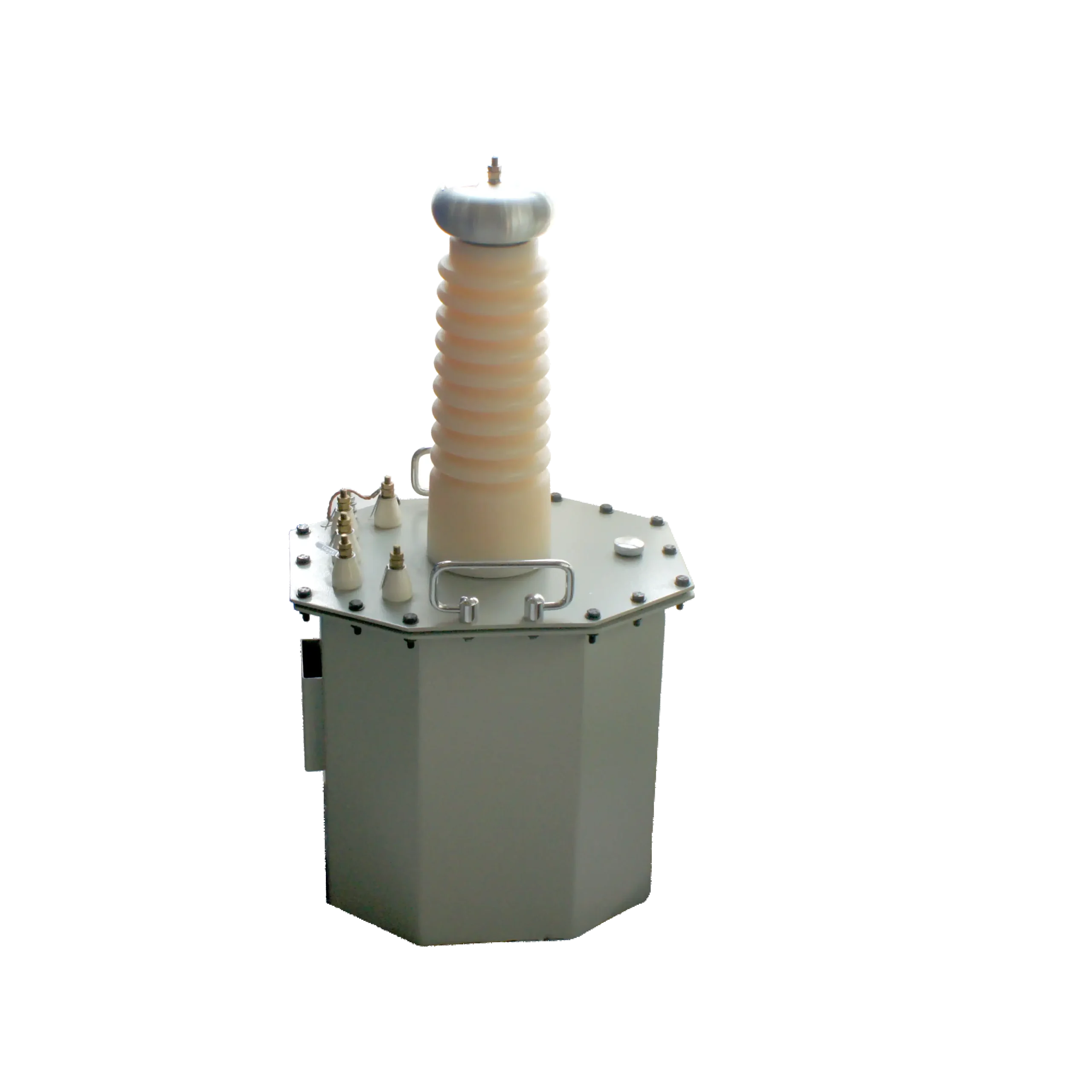

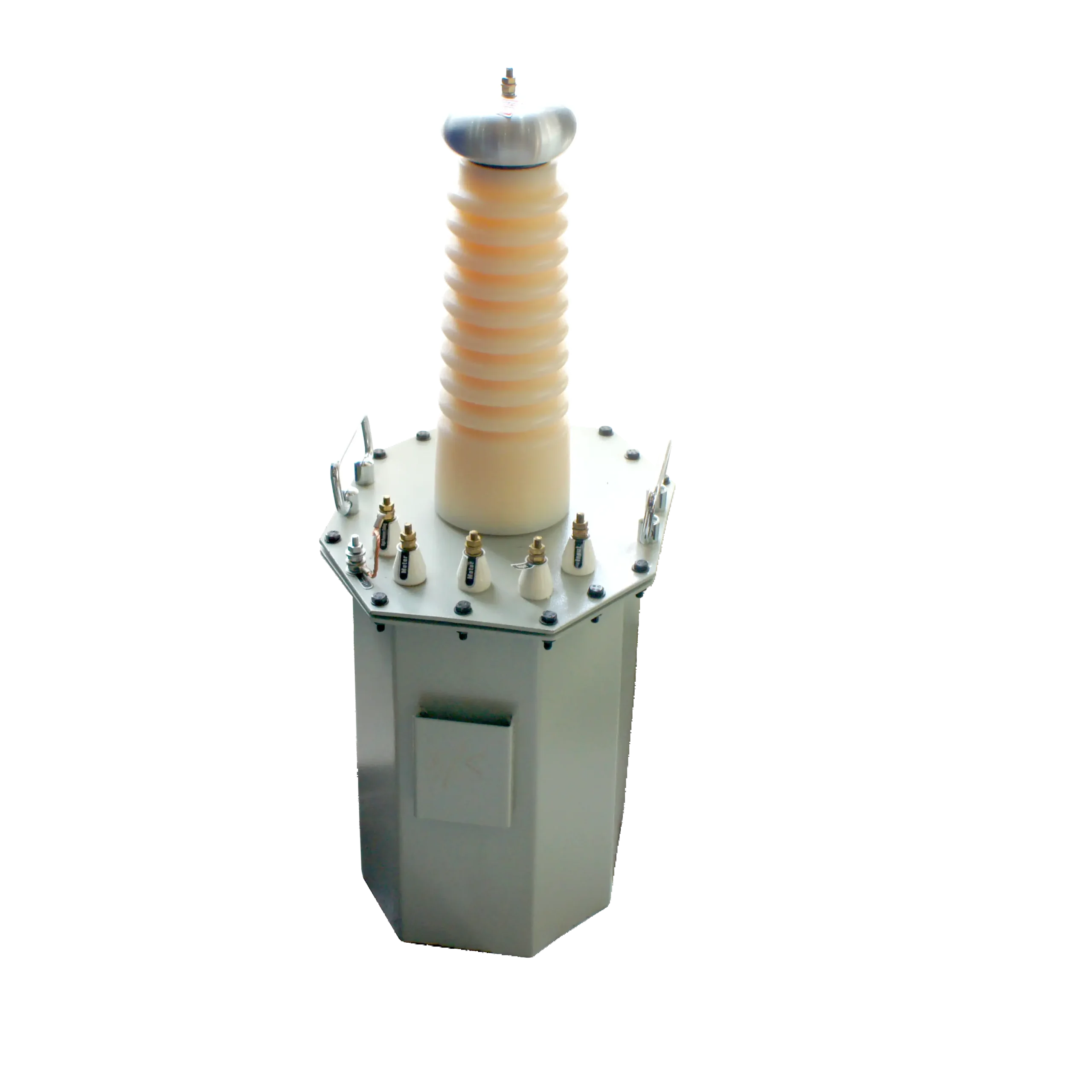

Trafo uji tegangan tinggi tipe rendam minyak untuk pengujian hipot AC/DC Huazheng

Struktur

Transformator uji arus bolak-balik HZJ serta transformator uji tegangan tinggi ringan amfibi arus bolak-balik dan searah HZJZ terbuat dari lembaran baja silikon cold-rolled berkualitas tinggi. Lilitan kumparannya menggunakan tipe pagoda konsentris dan silindris berlapis (multilayer cylindrical), di mana lilitan tegangan rendah berada di bagian dalam dan lilitan tegangan tinggi di bagian luar. Penutup luarnya dirancang portabel dengan karakteristik seperti volume yang kecil, bobot ringan, bentuk yang estetis, serta kemudahan dalam hal pemindahan (move convenience).

Prinsip Kerja

Menghubungkan unit kontrol (sebagai peralatan pelengkap transformator uji, detail tertera pada buku petunjuk) dengan frekuensi kerja 220V (di atas 10kVA menggunakan 380V), lalu mengatur input tegangan 0-220V/380V ke lilitan primer transformator uji HZJ (HZJZ) melalui trafo autotransformer. Berdasarkan prinsip induksi elektromagnetik, lilitan sekunder (tegangan tinggi) dapat menghasilkan kelipatan nilai tegangan yang sama terhadap lilitan primer sesuai dengan rasio lilitan pengenal, yang merupakan tegangan tinggi frekuensi kerja. Tegangan tinggi arus searah dapat diperoleh setelah disearahkan oleh tumpukan silikon tegangan tinggi (silicon stack) dan difiltrasi oleh kapasitor, di mana nilai amplitudonya adalah 2 kali lipat dari nilai frekuensi kerja.

Produk seri ini terbagi menjadi tiga jenis: jenis arus bolak-balik dinamakan YDJ, jenis arus bolak-balik dan searah dinamakan HZJZ, serta dapat pula menghubungkan HZJ atau HZJZ dengan sakelar 200V untuk membentuk transformator eksitasi seri.

Parameter Teknis

1. Parameter Teknis Transformator Uji Arus Bolak-Balik Seri HZJ

Model	Kapasitas (kVA)	Output AC (kV)	Arus Output AC (mA)	Input V	Input A	Suhu / Catatan
HZJ-1.5	1.5	50	30	200	7.5	500 / 10
HZJ-3	3	50	60	200	15	500 / 10
HZJ-5	5	50	100	200	25	500 / 10
HZJ-10	10	50	200	200/400	50/26	500 / 10
HZJ-20	20	50	400	400	53	500 / 10
HZJ-30	30	50	600	400	79	500 / 10
HZJ-40	40	50	800	400	105	500 / 10
HZJ-50	50	50	1000	400	132	500 / 10
HZJ-5	5	100	50	200	25	1000 / 10
HZJ-10	10	100	100	200/400	50/26	1000 / 10
HZJ-20	20	100	200	400	53	1000 / 10
HZJ-30	30	100	300	400	79	1000 / 10
HZJ-30	30	150	200	400	75	1500 / 10
HZJ-40	40	100	400	400	105	1000 / 10
HZJ-50	50	100	500	400	132	1000 / 10
HZJ-60	60	120	500	400	150	1200 / 10
HZJ-100	100	100	1000	500	263	1000 / 10
HZJ-150	150	150	1000	400	375	1000 / 10
HZJ-200	200	100	2000	500	400	1000 / 10
HZJ-250	250	100	2500	400	500	1000 / 10
HZJ-15	15	160	93	400	37.5	1600 / 10
HZJ-20	20	150	133	400	53	1500 / 10
HZJ-30	30	150	200	400	79	1500 / 10
HZJ-50	50	150	333	400	132	1500 / 10
HZJ-100	100	150	666	500	263	1500 / 10
HZJ-150	150	150	1000	500	300	1500 / 10
HZJ-200	200	150	1333	500	400	1500 / 10
HZJ-250	250	150	1666	400	500	1500 / 10
HZJ-30	30	200	150	400	79	2000 / 10
HZJ-30	30	160	187	400	37	1600 / 10
HZJ-50	50	200	250	400	132	2000 / 10
HZJ-100	100	200	500	400	263	2000 / 10
HZJ-150	150	200	750	500	300	2000 / 10
HZJ-200	200	200	1000	500	400	2000 / 10
HZJ-250	250	200	1250	500	500	2500 / 10
HZJ-30	30	250	120	400	79	2500 / 10
HZJ-50	50	250	200	400	132	2500 / 10
HZJ-100	100	250	400	400	263	2500 / 10
HZJ-150	150	250	600	500	300	2500 / 10
HZJ-200	200	250	800	500	400	2500 / 10
HZJ-250	250	250	1000	500	500	2500 / 10

Catatan: Untuk kapasitas 100 kVA ke atas, tegangan masukan dapat ditingkatkan hingga 3000V atau disesuaikan dengan permintaan pengguna.

2. Parameter Teknis Transformator Uji AC & DC Seri HZJZ

Model	Kapasitas (kVA)	Output AC (kV)	Output DC (kV)	Arus AC (mA)	Arus DC (mA)	Input V	Input A	Suhu / Catatan
HZJZ-1.5	1.5	50	70	30	15	200	7.5	500 / 10
HZJZ-3	3	50	70	60	15	200	15	500 / 10
HZJZ-5	5	50	70	100	15	200/400	25	500 / 10
HZJZ-10	10	50	70	200	100	400	50/26	500 / 10
HZJZ-20	20	50	70	400	100	400	53	500 / 10
HZJ-20	20	200	280	100	100	400	50	2000 / 10
HZJZ-30	30	50	70	600	100	400	79	500 / 10
HZJZ-40	40	50	70	800	100	400	105	500 / 10
HZJZ-50	50	50	70	1000	100	400	132	500 / 10
HZJZ-5	5	100	140	100	50	200/400	25	1000 / 10
HZJZ-10	10	100	140	200	100	400	50/26	1000 / 10
HZJZ-20	20	100	140	300	100	400	53	1000 / 10
HZJZ-30	30	100	140	400	100	400	79	1000 / 10
HZJZ-40	40	100	140	600	100	400	105	1000 / 10
HZJZ-50	50	100	140	1000	100	400	132	1000 / 10
HZJ-150	150	150	210	1000	100	400	375	1500 / 10

Keunggulan dan Desain Transformator Uji Terendam Oli

Transformator uji tegangan tinggi terendam oli (oil-immersed high voltage testing transformer) dirancang dengan presisi dan daya tahan tinggi guna memastikan kinerjanya tetap optimal di lingkungan pengujian yang paling ekstrem sekalipun. Pemanfaatan material berkualitas tinggi serta teknik rekayasa mutakhir menjamin keandalan jangka panjang.

Sistem Insulasi dan Pendinginan Lanjutan: Dilengkapi dengan insulasi kelas atas dan sistem pendingin berbasis oli yang tidak hanya memaksimalkan kemampuan ketahanan dielektrik, tetapi juga memfasilitasi pembuangan panas (heat dissipation) secara efisien selama prosedur pengujian yang lama.
Aplikasi Serbaguna: Sangat ideal untuk pengujian insulasi (insulation testing), pengujian dielektrik (dielectric testing), dan pengujian breakdown tegangan tinggi pada pembangkit listrik, utilitas kelistrikan, serta laboratorium riset.
Kemudahan Pengoperasian: Dirancang dengan kontrol yang intuitif dan tapak yang ringkas, memudahkan integrasi ke dalam sistem pengujian di lapangan dengan pelatihan minimal.

Trafo uji tegangan tinggi tipe rendam minyak untuk pengujian hipot AC/DC Huazheng

Struktur

Prinsip Kerja

Parameter Teknis

1. Parameter Teknis Transformator Uji Arus Bolak-Balik Seri HZJ

2. Parameter Teknis Transformator Uji AC & DC Seri HZJZ

Keunggulan dan Desain Transformator Uji Terendam Oli

No Telp / WhatsApp : 0812 1248 2471 Email : rusditeknikindo@gmail.com

Produk Terkait

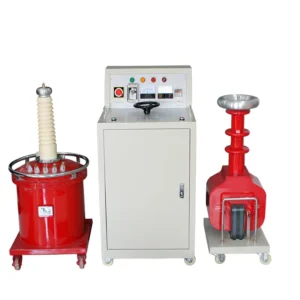

Alat Uji Hipot AC Trafo Pengujian Tipe Kering Kabel Huazheng
