Overview

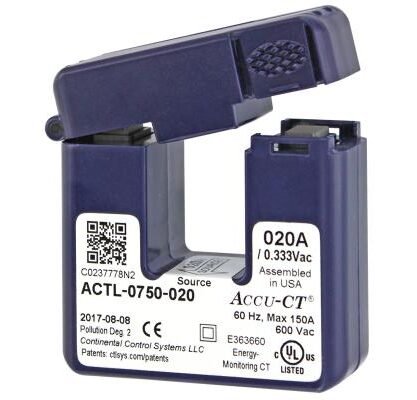

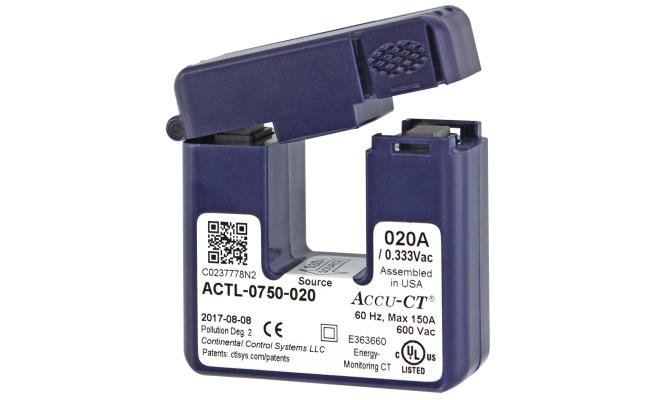

Accu-CT adalah transformator arus split-core (inti terbuka) yang menghadirkan akurasi luar biasa dan kemudahan pemasangan dengan satu tangan. Dirancang untuk aplikasi pemantauan energi yang menuntut presisi tinggi, perangkat ini cocok untuk sub-metering, pengelolaan energi, dan kontrak kinerja energi, terutama di lingkungan industri dan komersial.
Fitur Utama
-
Akurasi linier tak tertandingi, bahkan pada arus rendah hingga 1% dari kapasitas
-
Bukaan inti 0,75 inci, kompatibel untuk berbagai jenis kabel
-
Desain ergonomis memungkinkan pembukaan dan penutupan dengan satu tangan—mudah digunakan meskipun mengenakan sarung tangan
-
Aman digunakan: resistor beban internal dengan output tegangan 333 mVac pada arus penuh; tidak memerlukan blok pemendek
-
Akurasi fase sangat rendah untuk pengukuran daya dan energi yang lebih tepat
-
Memenuhi standar akurasi IEEE C57.13 dan IEC 60044-1 dalam rentang suhu penuh
-
Disertifikasi: UL Recognized, CE Mark, dan RoHS compliant
Spesifikasi Teknis
-
Akurasi Pengukuran: ±0.75% dari 1% hingga 120% arus primer terukur
-
Sudut Fase: ±0,5 derajat (30 menit) dari 1% hingga 120% arus terukur
-
Standar Akurasi:
-
IEEE C57.13 kelas 1.2
-
IEC 60044-1 kelas 1.0
-
-
Rating Arus Primer: 5 hingga 250 Ampere
-
Tegangan Maksimal: 600 VAC
-
Frekuensi Nominal: 60 Hz
-
Output Tegangan: 333,33 mVac pada arus nominal
-
Suhu Operasional: -30°C hingga 55°C
-
Keamanan:
-
Resistor beban internal (burden resistor) terintegrasi
-
Tidak memerlukan blok pemendek (shorting block), kecuali dinyatakan lain
-
-
Panjang Kabel Standar: 2,4 meter (8 kaki), kawat AWG 20
-
Sertifikasi: UL Recognized, CE Mark, dan RoHS Compliant
-
Perakitan: Dirakit di Amerika Serikat, memenuhi persyaratan Buy American dalam ARRA 2009
Dimensi Fisik
-
Lebar: 2,38 inci (60,5 mm)
-
Tinggi: 2,40 inci (61 mm)
-
Ketebalan: 0,90 inci (22,9 mm)
-
Ukuran Bukaan (jendela kabel): 0,78 inci (19,8 mm)
