Pemantauan Aliran dengan Data Logger Tingkat Air: Panduan Praktik Terbaik
Mengukur Aliran Air dengan Akurat di Kanal dan Saluran Irigasi Kecil

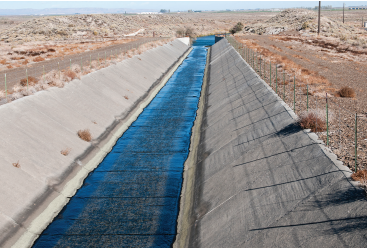

Mengukur aliran air secara akurat di kanal atau saluran irigasi kecil selalu menjadi tantangan. Oleh karena itu, banyak dinas air negara bagian dan kantor teknik kini mewajibkan pemasangan alat pengukur untuk merekam data digital penggunaan air. Selain itu, organisasi pengelola distribusi air, seperti perusahaan kanal, semakin mengharuskan adanya catatan penggunaan air secara real-time atau mendekati waktu nyata.
Catatan ini kemudian digunakan sebagai acuan dalam pengambilan keputusan terkait penyaluran hak air dan kadang juga dalam upaya konservasi air menghadapi musim kemarau yang mungkin akan datang.
Untuk mengukur aliran pada saluran terbuka secara akurat, biasanya dibutuhkan alat pengukur primer yang dikenal sebagai flume. Ada berbagai jenis flume, namun yang paling umum digunakan dalam pemantauan irigasi adalah:
Ramp flume (juga dikenal sebagai broad-crested weir)
Parshall flume
Cutthroat flume
Mengukur Kedalaman dan Kecepatan Air untuk Menghitung Debit Aliran
Nilai kedalaman yang digunakan biasanya diacu dari dasar pelat bendung (weir plate), namun pengukuran kedalaman dilakukan di hulu pelat — yaitu di kolam air yang terbentuk oleh pelat tersebut.
Untuk lokasi yang tidak menggunakan flume atau bendung (weir), biasanya dibuat kurva rating (rating curve) khusus untuk saluran di titik pengukuran. Proses ini melibatkan pengambilan data kecepatan air secara manual menggunakan probe kecepatan air genggam, seperti tongkat pengukur (top-set wading rod) yang dilengkapi dengan alat ukur arus tipe AA atau Pygmy.
Perangkat ini populer digunakan oleh U.S. Geological Survey (USGS) untuk mengukur laju aliran (flow rate).
Dengan mengukur kecepatan air di berbagai kedalaman, Anda dapat menggunakan rumus tertentu untuk menghitung debit aliran berdasarkan data tersebut.
Kesimpulan:
Baik menggunakan pelat bendung maupun metode pengukuran kecepatan air manual, pemahaman tentang kedalaman dan kecepatan aliran sangat penting untuk mendapatkan data debit yang akurat, terutama untuk keperluan irigasi, pelaporan penggunaan air, atau pengelolaan sumber daya air.
Tujuan Proyek: Menguji Feasibilitas Penggunaan Data Logger HOBO® MX2001 untuk Pemantauan Tinggi Air
Tujuan dari proyek ini adalah untuk menguji kelayakan penggunaan data logger HOBO® MX2001 dalam menyediakan catatan digital tingkat air sepanjang musim pengairan. Data yang dikumpulkan kemudian akan digunakan untuk menghitung penggunaan aliran air (flow rate).
Banyak organisasi yang tertarik untuk mengumpulkan data ini sebagai bagian dari upaya:
- Konservasi air
- Pencatatan penggunaan air
- Manajemen hak atas air (water rights)
Kesimpulan:
Dengan menggunakan HOBO® MX2001, proyek ini bertujuan untuk menyediakan solusi pemantauan air yang efisien, akurat, dan dapat diandalkan guna mendukung pengambilan keputusan berbasis data dalam pengelolaan sumber daya air.
Pemasangan Awal Data Logger HOBO® MX2001 pada Tiga Lokasi Saluran Terbuka
Sebagai langkah awal, tiga data logger tingkat air HOBO® MX2001 berbasis Bluetooth dipasang di tiga lokasi saluran terbuka yang berbeda. MX2001 ini merekam kedalaman air di dalam tabung penenang (stilling well), lalu data tersebut dikalibrasi untuk merepresentasikan kedalaman air dalam flume.
Lokasi 1 – Parshall Flume Beton dengan Throat 10 Kaki

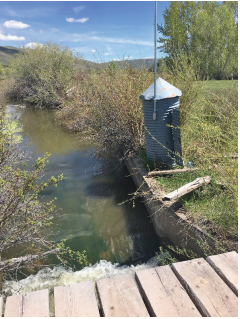

Di lokasi pertama, digunakan flume Parshall berbahan beton dengan throat selebar 10 kaki. Tabung penenangnya terbuat dari baja bergelombang, seperti terlihat pada foto. Data logger HOBO MX2001 dipasang di dalam tabung penenang ini untuk mengukur kedalaman air yang mencerminkan kedalaman dalam flume.
Rumus Perhitungan Debit Aliran (CFS) untuk Parshall Flume 10 Kaki:
Debit (CFS) = 39,38 × (Headft^1.6)
- Headft = Kedalaman air (dalam satuan kaki) di titik pengukuran flume
Catatan Teknis:
Pengukuran pada lokasi ini mengandalkan kombinasi data tingkat air dan persamaan aliran flume untuk secara akurat menghitung debit air dalam satuan CFS (cubic feet per second), sesuai dengan standar teknik pengukuran saluran terbuka.
Lokasi 2 – Bendung Persegi Panjang (Rectangular Weir) 12 Kaki, Tipe Suppressed

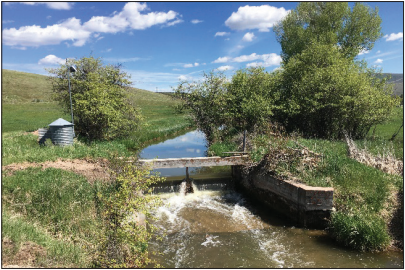

Di Lokasi 2, digunakan bendung persegi panjang (rectangular weir) dengan lebar 12 kaki dan tipe non-kontraksi (suppressed). Tabung penenang (stilling well) dari baja bergelombang dipasang di sisi saluran, berseberangan dengan titik pengukuran di belakang bendung. Data logger HOBO® MX2001 dipasang di dalam tabung penenang untuk mengukur kedalaman air.
Rumus Perhitungan Debit Aliran (CFS) untuk Bendung Suppressed 12 Kaki:
Debit (CFS) = 3,33 × 12 × (Headft^1.5)
- Headft = Kedalaman air (dalam satuan kaki) di titik pengukuran
Cara Kerja Bendung
Bendung ini membentuk kolam di hulu (upstream), lalu air mengalir bebas di atas bendung untuk menciptakan kondisi aliran yang dapat diukur. Sangat penting untuk memastikan adanya jatuhan air (drop) yang cukup setelah bendung agar aliran bebas (free-flow) dapat terjadi, yang merupakan syarat penting untuk akurasi pengukuran debit.
Kesimpulan Teknis:
Dengan menggunakan data kedalaman air dari HOBO MX2001 dan rumus di atas, debit aliran dapat dihitung secara akurat di lokasi dengan bendung suppressed ini, yang sangat bermanfaat untuk pemantauan penggunaan air irigasi atau konservasi air.
Lokasi 3 – Box Beton dengan Kurva Rating (Flow Curve)
Lokasi 3 berbentuk seperti box culvert tanpa atap, dengan dua bagian saluran beton. Masing-masing bagian memiliki lebar dalam 6 kaki dan dasar datar sepanjang saluran.
Untuk lokasi ini, digunakan kurva rating aliran (flow rating curve) yang memungkinkan pengguna air memperkirakan laju aliran (flow rate) berdasarkan kedalaman air. Akurasi kurva ini sangat bergantung pada pengukuran manual yang dilakukan. Semakin banyak data manual yang diambil pada kedalaman berbeda, semakin akurat hasilnya.
Pembuatan Kurva Aliran
Berbagai perangkat lunak kurva-fit gratis tersedia di internet. Alat ini memungkinkan pengguna memasukkan data pengukuran manual ke dalam tabel, lalu perangkat lunak akan menghasilkan persamaan polinomial yang merepresentasikan kurva aliran dalam bentuk matematika.
Rumus Kurva Aliran (CFS) untuk Lokasi 3:
diffCopyEditCFS =
-0.08901756
+ (5.99420326 × Headft)
+ (20.05185873 × Headft²)
- (8.04345462 × Headft³)
+ (2.39187297 × Headft⁴)
- (0.29561574 × Headft⁵)
Headft = Kedalaman air dalam kaki di titik pengukuran
Pemasangan Logger Data Tinggi Air HOBO Bluetooth

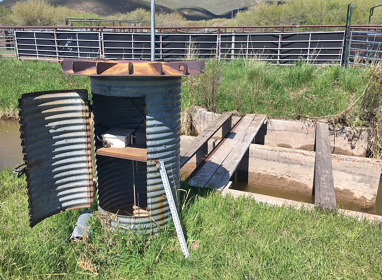

Untuk mengukur tinggi air di dalam sumur tenang, perangkat HOBO MX2001 dipasang dengan cara mengikat logger pada sekrup bermata yang terpasang di bagian bawah rak kayu di setiap sumur tenang.

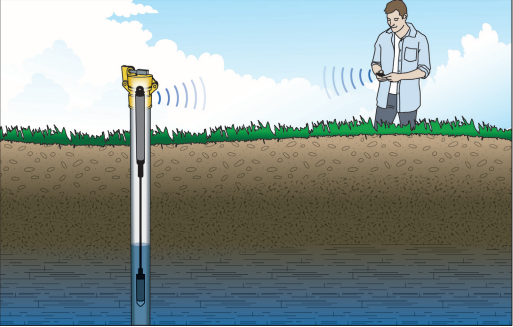

Menggunakan teknologi Bluetooth Low Energy (BLE), MX2001 dapat terhubung ke perangkat seluler (seperti smartphone atau tablet) melalui aplikasi gratis HOBOmobile®, yang tersedia untuk perangkat Apple maupun Android.
Komunikasi Bluetooth ini sangat praktis. Pengguna hanya perlu berada dalam jarak sekitar beberapa meter dari sumur tenang untuk mengunduh data secara nirkabel, tanpa membuka sumurnya. Selain itu, teknologi ini juga memungkinkan pengecekan tinggi air secara real-time, sehingga bisa dibandingkan langsung dengan pengukur tinggi air manual (staff gauge) yang ada di kanal.
Pengaturan Lokasi dan Pengumpulan Data
Setelah perangkat HOBO MX2001 dipasang, aplikasi HOBOmobile digunakan untuk mengatur setiap lokasi dan mengkalibrasi pembacaan tinggi air. Kalibrasi dilakukan dengan menambahkan offset agar data yang terekam sesuai dengan pembacaan visual tinggi air di kanal, flume, atau weir.
Fitur offset ini sangat penting karena memungkinkan pencatatan tinggi air yang sebenarnya, yang dibutuhkan untuk menghitung laju aliran. Hal ini penting karena hampir tidak mungkin menempatkan sensor tepat di titik nol kolom air.

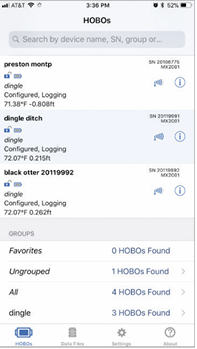

Ketika smartphone atau tablet Anda berada di dekat salah satu logger, perangkat tersebut akan otomatis muncul di dalam aplikasi. Anda bisa melihat bahwa logger sudah dikonfigurasi dan sedang merekam data. Aplikasi juga menampilkan pembacaan terbaru tinggi air serta status baterai logger tersebut.
Cara Mengatur Logger dan Mengumpulkan Data

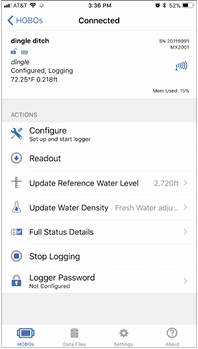

Untuk mengatur logger, cukup ketuk tombol “Configure” pada aplikasi HOBOmobile. Di layar konfigurasi, Anda bisa:
- Memberi nama lokasi pengukuran,
- Merekam lokasi GPS (jika diinginkan),
- Mengkalibrasi tinggi air dengan memasukkan kedalaman air yang sebenarnya ke dalam kolom “Reference Water Level”.
Pada bagian Logging Setup, Anda bisa menentukan frekuensi pencatatan data, yaitu waktu jeda antar pencatatan di file data (misalnya, setiap jam sekali).
Proses Pengumpulan Data
Mengumpulkan data sangatlah mudah. Setelah terhubung ke stasiun logger, cukup ketuk menu “Readout” yang muncul di layar Connected.

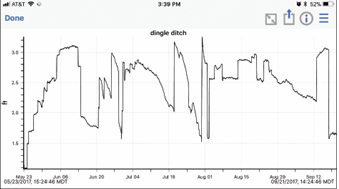

Setelah file data berhasil terhubung ke ponsel atau tablet, Anda akan melihat tampilan grafik yang menunjukkan hasil pembacaan data tinggi air secara visual.
Melihat Grafik dan Mengekspor Data
Grafik yang ditampilkan menunjukkan fluktuasi tinggi air dan memungkinkan verifikasi cepat bahwa pencatatan di lokasi berjalan dengan baik.
Untuk mengekspor data, cukup klik ikon Share. Anda bisa mengirim data tersebut ke email Anda sendiri, atau mengunggahnya ke penyimpanan cloud seperti Google Drive atau Dropbox.
Data dapat diekspor dalam format file yang kompatibel dengan Excel, atau dalam format file HOBO yang bisa dibuka menggunakan perangkat lunak HOBOware di komputer Anda.
Contoh Data dan Perhitungan Debit

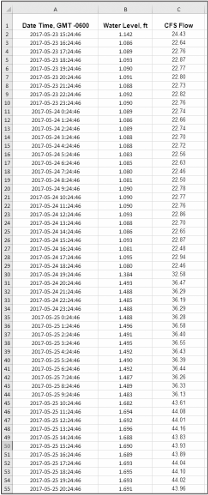

Di bawah ini adalah contoh file data yang kami buka di Excel. Kami menerapkan rumus debit aliran pada data tinggi air yang diperoleh dari HOBO MX2001.
Hasilnya, kami dapat membuat spreadsheet yang menunjukkan tinggi air di flume, weir, atau bagian kanal yang telah dikalibrasi, kemudian menambahkan rumus untuk menghitung laju aliran dalam satuan CFS (cubic feet per second).
Contoh Data Tinggi Air dan Perhitungan Debit
Ini adalah data tinggi air dari lokasi yang merupakan bagian saluran kotak (box culvert) dengan pengukuran terkalibrasi.
Kami menggunakan rumus polinomial yang dikembangkan dari pengukuran aliran manual pada berbagai kedalaman saluran. Dengan mengambil pembacaan tinggi air setiap jam, kami dapat membuat file data yang menunjukkan laju aliran per jam di lokasi tersebut.
Proses yang Sama untuk Flume dan Weir
Proses yang sama digunakan untuk lokasi dengan Parshall flume dan weir. Dengan menggabungkan data tinggi air dari HOBO MX2001 dan rumus matematika sesuai alat ukur utama (flume atau weir), kami menghasilkan file data yang mencatat laju aliran air per jam pada masing-masing kanal.
Dengan data ini, kita juga bisa menghitung volume air dalam satuan acre-feet selama periode tertentu. Informasi ini sangat berguna untuk:
Atau pemantauan efisiensi penggunaan air.
Penagihan penggunaan air,
Pengaturan distribusi air di antara pengguna,
Tentang Onset
Onset adalah penyedia terkemuka solusi data logger dan pemantauan, yang digunakan untuk mengukur, merekam, dan mengelola data guna meningkatkan kualitas lingkungan dan menjaga produk yang sensitif terhadap suhu.

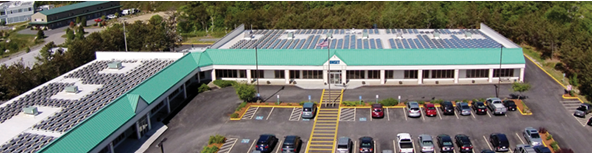

Berkantor pusat di Cape Cod, Massachusetts, Onset telah merancang dan memproduksi produknya sendiri sejak didirikan pada tahun 1981.
