Pendahuluan

Efisiensi sistem air dingin mengacu pada total energi listrik yang dibutuhkan untuk menghasilkan dan mendistribusikan satu ton pendinginan (setara 12.000 BTU). Efisiensi ini dipengaruhi oleh berbagai faktor, seperti desain sistem, kualitas air, rutinitas pemeliharaan, desain cooling tower, dan beban pada koil pendingin.

Panduan ini berfokus pada penggunaan data untuk mengevaluasi dampak positif dari pengendalian perbedaan suhu (ΔT) pada koil pendingin terhadap efisiensi keseluruhan sistem air dingin. Dengan mengelola ΔT secara efektif, fasilitas dapat meningkatkan performa sistem dan mengurangi biaya operasional secara signifikan.

Dasar-Dasar Sistem Air Dingin

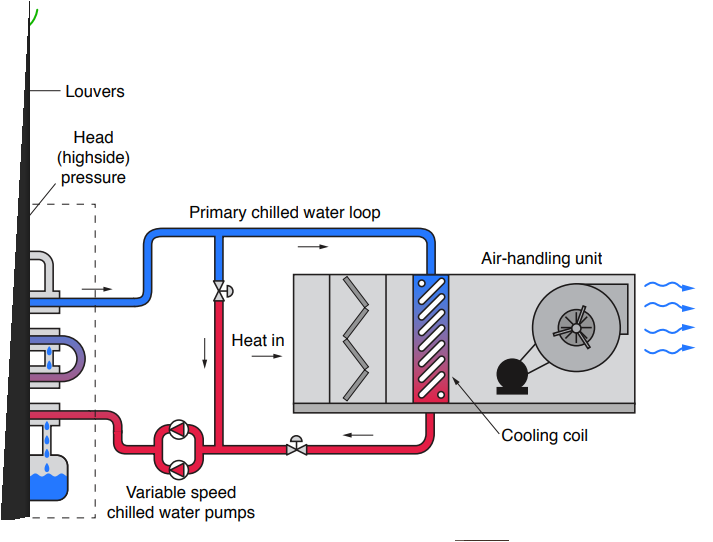

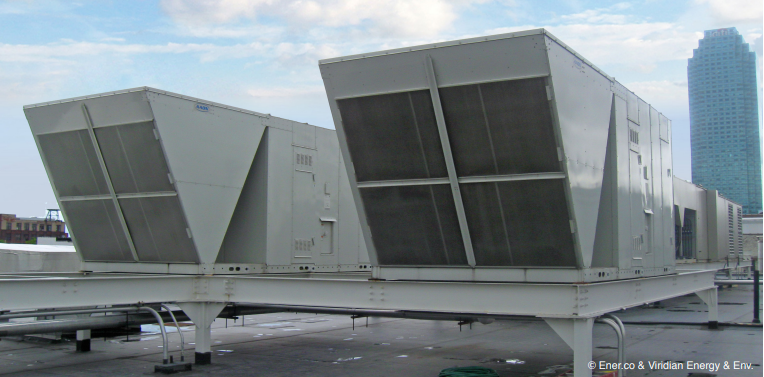

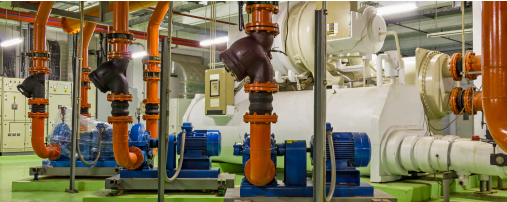

Dalam sistem air dingin, pompa air dingin berfungsi mengalirkan air dari chiller ke koil pendingin pada unit penanganan udara (air handler). Proses ini memungkinkan perpindahan panas dari aliran udara ke air. Setelah menyerap panas, air tersebut kembali ke sisi evaporator pada chiller, di mana panas dipindahkan dari air ke cairan refrigeran.

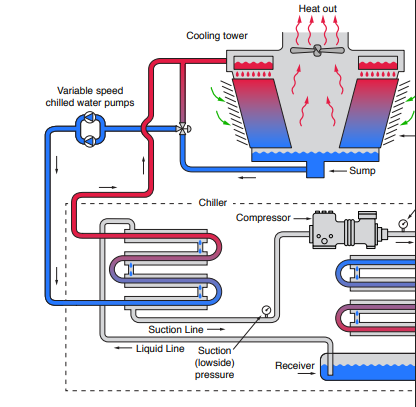

Refrigeran yang telah menyerap panas keluar dari evaporator dalam bentuk uap dingin, lalu masuk ke kompresor dan dikompresi menjadi uap panas. Selanjutnya, uap panas ini mengalir ke sisi kondensor pada chiller, tempat terjadinya perpindahan panas dari refrigeran ke air pada sisi kondensor.

Air panas dari kondensor kemudian disirkulasikan ke cooling tower (menara pendingin) untuk tahap akhir pembuangan panas melalui proses penguapan. Seluruh siklus ini merupakan bagian penting dalam menjaga efisiensi pendinginan sistem air dingin.

Menggunakan Metrik yang Efektif untuk Menilai Efisiensi Sistem

Dalam banyak kasus, sistem air dingin dioperasikan semata-mata untuk menjaga kenyamanan termal, tanpa menerapkan metrik yang efektif untuk mengevaluasi kinerja sistem. Padahal, data yang dibutuhkan sering kali sudah tersedia melalui Building Management System (BMS), penggunaan data logger sementara, atau kombinasi keduanya.

Salah satu metrik paling umum yang digunakan untuk mengukur efisiensi sistem secara keseluruhan adalah kilowatt per ton pendinginan (kW/ton). Metrik ini mencakup konsumsi daya dari seluruh komponen sistem, termasuk:

• Chiller
• Pompa air dingin
• Pompa air kondensor
• Kipas cooling tower
• Pemanas bak penampung (sump heater)
• Pompa filter, dan lainnya

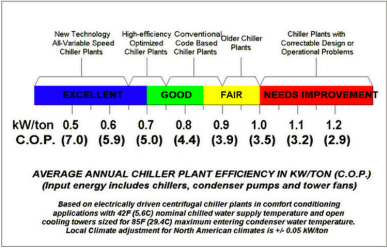

Di bawah ini biasanya ditampilkan grafik yang menunjukkan rentang performa dari berbagai sistem, memungkinkan perbandingan antar fasilitas atau waktu operasional.

Dampak Negatif dari Perbedaan Suhu (ΔT) yang Rendah

Ketika perbedaan suhu (Delta T / ΔT) dalam sistem air dingin lebih rendah dari yang dirancang, konsumsi energi pompa sirkulasi meningkat dan beban energi chiller juga dapat naik. Bahkan, ΔT yang rendah bisa menyebabkan sistem gagal memenuhi kebutuhan pendinginan.

Ada beberapa penyebab umum dari ΔT rendah, dan salah satu titik fokus yang penting adalah koil pendingin, yang berfungsi sebagai beban utama dalam sistem air dingin.

Masalah pada Katup Kontrol Tiga Arah

Koil pendingin sering kali dilengkapi dengan katup kontrol tiga arah. Saat katup ini terbuka kurang dari 100%, sebagian aliran air dingin melewati katup dan langsung kembali ke jalur return tanpa melalui koil, sehingga menurunkan ΔT secara keseluruhan.

Katup Kontrol yang Terlalu Besar

Valve kontrol yang terlalu besar juga merupakan masalah umum. Karena produsen menyediakan berbagai ukuran valve dengan koefisien aliran berbeda, desainer sering memilih ukuran yang sedikit lebih besar “demi keamanan”. Akibatnya, aliran air yang terlalu besar bisa terjadi bahkan saat valve hanya sedikit terbuka, sehingga mengurangi ΔT dan mengembalikan air yang masih terlalu dingin ke sistem.

Pemilihan Koil Pendingin yang Tidak Sesuai

Masalah lain yang sering luput diperhatikan adalah pemilihan koil pendingin yang tidak sesuai. Koil seharusnya dirancang untuk ΔT yang sama atau lebih tinggi dari desain sistem air dingin secara keseluruhan. Jika tidak, efisiensi sistem akan menurun.

---

Menganalisis Performa Beban Air Dingin

Cara terbaik untuk mengetahui ΔT pada tingkat chiller maupun koil pendingin adalah dengan mengumpulkan dan menganalisis data. Meskipun data ini sering tersedia di tingkat sistem (plant level), data pada tingkat koil individu biasanya tidak tersedia.

Solusi terbaik untuk mengisi celah data ini adalah dengan menggunakan data logger sementara, seperti Onset HOBO® data logger. Alat ini dapat ditempatkan sementara untuk merekam suhu dan aliran air, lalu digunakan untuk analisis performa sistem secara lebih akurat.

Studi kasus pada halaman 5–6 menjelaskan implementasi nyata dari metode ini, termasuk pengumpulan data dan analisis hasilnya.

Hasil Studi: Peluang Meningkatkan Efisiensi Sistem Air Dingin

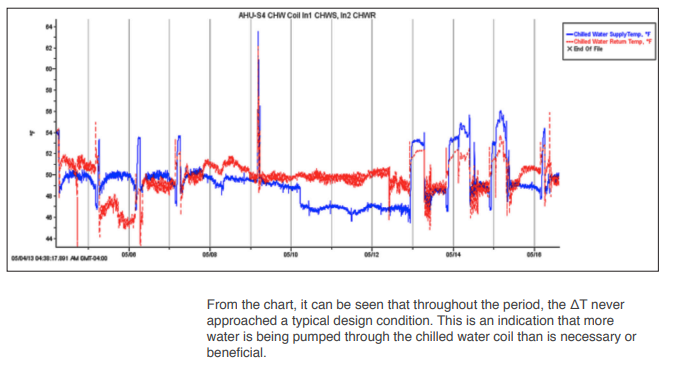

Hasil studi menunjukkan bahwa selama periode sekitar 15 hari, terdapat ratusan jam di mana setpoint suhu udara suplai tercapai, tetapi ΔT (perbedaan suhu) tercatat lebih rendah dari desain yang diharapkan.

Dampaknya:

• Sistem menggunakan energi pompa lebih banyak dari yang dibutuhkan, karena air didistribusikan berlebih.
• ΔT sistem air dingin secara keseluruhan lebih rendah dari optimal, yang berarti efisiensi sistem air dingin menurun.

Dengan kata lain, sistem masih bisa beroperasi dengan performa yang sama, namun dengan konsumsi energi yang lebih efisien — jika ΔT dapat dikembalikan ke nilai desain.

Visualisasi Data

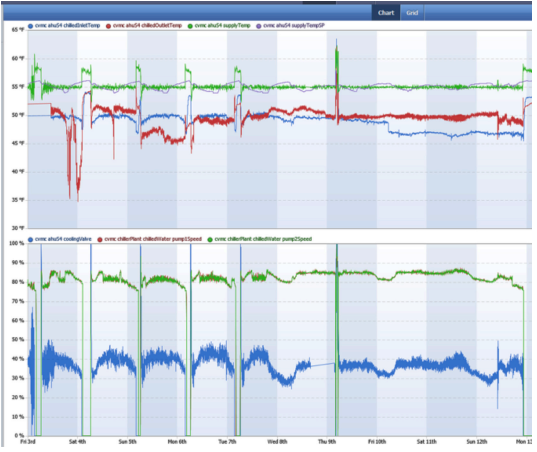

Grafik berikutnya menggabungkan data dari HOBO data logger dan Building Automation System (BAS) untuk memberikan visualisasi menyeluruh dari semua variabel penting, termasuk:

• ΔT aktual
• Posisi valve kontrol
• Suhu suplai dan return
• Kecepatan pompa

Visualisasi ini membantu teknisi memahami korelasi antara perilaku sistem dan peluang penghematan energi.

Potensi Penghematan Energi dari Pengelolaan ΔT pada Sisi Beban

Meningkatkan ΔT pada koil pendingin secara langsung membantu mengurangi konsumsi energi. Jika hasil data logging menunjukkan adanya peluang, peningkatan ΔT ini bisa dilakukan dengan menambahkan sensor suhu pada pipa suplai dan return air dingin, serta mengaktifkan loop kontrol pembatas pada sistem Building Automation System (BAS).

Cara Kerjanya:

Loop kontrol ini memantau ΔT pada koil pendingin dan membatasi sinyal ke valve kontrol air dingin, agar ΔT tetap berada pada setpoint desain. Ketika aliran air dikurangi untuk mempertahankan ΔT yang optimal, sensor tekanan diferensial (Delta P) mendeteksi kenaikan tekanan dan memperlambat pompa untuk menjaga setpoint tekanan — mengurangi konsumsi listrik dari pompa.

Selain itu, saat ΔT sistem meningkat secara keseluruhan, efisiensi chiller juga meningkat, menghasilkan penghematan energi tambahan dan mengurangi biaya operasional.

---

Implementasi Solusi Pengendalian ΔT

Peningkatan ΔT pada koil pendingin dapat dilakukan dengan menambahkan loop kontrol PID (proportional-integral-derivative) kedua, yang mengambil data dari sensor suhu pada pipa suplai dan return air dingin di setiap koil.

• Sensor udara suplai dan loop kontrol utamanya tetap digunakan sebagai pengendali utama.
• Namun, jika ΔT turun di bawah nilai desain, loop kontrol kedua akan membatasi posisi valve kontrol, menjaga ΔT koil tetap pada atau di atas nilai desain.

Solusi ini bekerja tanpa mengganggu kenyamanan pengguna, karena suhu udara suplai tetap dijaga, tetapi aliran air lebih efisien.

---

Kesimpulan dan Ringkasan

Efisiensi sistem air dingin dan ΔT pada koil pendingin sering kali diabaikan dalam operasi sistem HVAC. Padahal, dengan mengukur dan memantau ΔT, laju aliran dapat dikurangi tanpa mengorbankan suhu udara suplai yang dibutuhkan untuk pendinginan dan dehumidifikasi.

Peningkatan performa ΔT pada sisi beban juga berdampak langsung pada peningkatan ΔT sistem secara keseluruhan, yang akan meningkatkan efisiensi chiller dan menghemat energi secara signifikan.

Menggunakan data logger portabel, baik secara mandiri maupun dikombinasikan dengan BAS, memungkinkan pengumpulan data yang diperlukan untuk mengevaluasi potensi penghematan. Setelah data dianalisis, strategi peningkatan ΔT dapat dirancang dan diimplementasikan sesuai kebutuhan.
