Studi Kasus: Pengukuran Defleksi Rel Derek dengan Sensor Dimetix

Schneider Ingenieure AG, perusahaan teknik asal Chur, Swiss, dikenal atas keahliannya dalam survei teknik khusus. Dalam salah satu proyeknya, mereka ditugaskan untuk mengukur defleksi pada rel pemandu derek sepanjang 65 meter saat berada di bawah beban operasional (lihat Gambar 1).

Tantangan:

Menentukan pergeseran (defleksi) pada struktur rel secara presisi, tanpa mengganggu operasi derek sepanjang hari.

Solusi:

Tim memilih menggunakan empat unit sensor jarak laser Dimetix, karena hanya teknologi ini yang dapat memberikan akurasi tinggi dan hasil pengukuran real-time dalam kondisi lapangan.

Konfigurasi Sistem Pengukuran

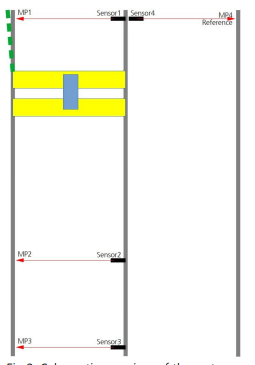

Untuk mendapatkan data yang akurat, sensor-sensor Dimetix dipasang dalam konfigurasi sebagai berikut (lihat Gambar 2):

• Sensor 1, 2, dan 3: Diposisikan untuk mendeteksi kemungkinan penyimpangan sepanjang rel.
• Sensor 1: Secara khusus diarahkan ke titik kritis MP1, tempat yang diperkirakan mengalami gaya geser paling besar (garis hijau pada Gambar 2).
• Sensor 4: Digunakan sebagai pengukuran referensi, memastikan bahwa rel tengah tetap stabil selama pengukuran berlangsung.

Hasil dan Manfaat:

• ✅ Pengukuran presisi tinggi bahkan selama operasi penuh derek
• ✅ Monitoring defleksi real-time tanpa gangguan pada aktivitas harian
• ✅ Instalasi fleksibel dan non-invasif
• ✅ Memungkinkan analisis teknis lebih dalam terhadap struktur rel dan potensi kerusakannya

Mengapa Menggunakan Sensor Laser Dimetix?

Sensor Dimetix dikenal karena:

• Akurasi pengukuran hingga ±1 mm
• Daya tahan terhadap lingkungan luar ruangan (IP65)
• Rentang pengukuran panjang hingga 500 meter
• Mudah diintegrasikan ke sistem pencatatan atau monitoring data

resisi Tinggi dalam Pengukuran Defleksi Rel: Penggunaan Sensor Dimetix DPE-10-500

Untuk menganalisis perilaku rel pemandu (guide rails) sepanjang 27 meter saat berada di bawah beban, digunakan sensor jarak laser Dimetix DPE-10-500. Sensor ini dipilih karena kemampuannya dalam memberikan pengukuran presisi hingga tingkat milimeter, bahkan di kondisi lingkungan yang menantang.

Alasan Pemilihan Sensor DPE-10-500:

Pengukuran dilakukan dalam kondisi nyata di lapangan, dengan tantangan teknis sebagai berikut:

• Radiasi matahari yang intens
• Fluktuasi suhu yang ekstrem
• Kebutuhan akurasi tinggi
• Pengukuran pada permukaan alami maupun logam mengilap

Sensor DPE-10-500 memberikan performa luar biasa untuk semua kondisi di atas.

Keunggulan Sensor Dimetix DPE-10-500

• ✅ Akurasi ±1 mm: Memungkinkan analisis detail terhadap perubahan struktur rel.
• ✅ Jangkauan hingga 100 m tanpa foil reflektif: Ideal untuk pengukuran pada permukaan alami maupun logam terang.
• ✅ Tahan kondisi lingkungan berat: Bekerja optimal meski terkena sinar matahari langsung atau suhu ekstrem.
• ✅ Fleksibel pada berbagai jenis permukaan: Termasuk area logam ringan mengilap dan bagian permukaan gelap.
• ✅ Pengukuran stabil dan andal: Memberikan data konsisten untuk evaluasi struktural jangka panjang.

Hasil Proyek

Setelah seluruh pengukuran selesai:

• Data akurat berhasil diperoleh dan disajikan kepada klien
• Perilaku rel pemandu saat menerima beban dianalisis secara detail
• Penyesuaian struktural dapat dilakukan berdasarkan hasil aktual
• Sensor terbukti memenuhi semua persyaratan teknis secara optimal

Keunggulan Sensor Dimetix untuk Pelanggan

Sensor jarak laser Dimetix dirancang untuk memberikan presisi tinggi sekaligus kemudahan penggunaan di berbagai kondisi industri. Berikut adalah manfaat utama bagi pengguna:

Keuntungan Utama:

• ✅ Instalasi Mudah berkat sinar laser yang terlihat langsung
• ✅ Tahan Suhu Ekstrem: Beroperasi di rentang suhu terluas, dari -40°C hingga +60°C
• ✅ Bebas Perawatan: Tidak memerlukan servis rutin, menghemat waktu dan biaya
• ✅ Integrasi Fleksibel: Dapat dikontrol dan dibaca melalui berbagai antarmuka bawaan

Sensor Dimetix – Solusi Swiss untuk Pengukuran Presisi Tinggi

Dengan portofolio produk yang jelas dan terstruktur, memilih sensor laser jarak Dimetix yang sesuai sangat mudah dan efisien.

Semua perangkat Dimetix dilengkapi fitur standar seperti:

• Antarmuka bawaan: SSI, RS-422/485, RS-232, dan 2 output digital
• Opsi Ethernet Industri: PROFINET, EtherNet/IP, EtherCAT
• Perlindungan IP65 terhadap debu dan air
• Ringan: Berat kurang dari 500 gram

Tabel Spesifikasi Sensor Dimetix

Berikut ini ringkasan model-model sensor Dimetix berdasarkan kebutuhan akurasi, jarak, dan lingkungan operasional:

Model untuk Jarak Panjang & Presisi Tinggi

Model untuk Proyek Sensitif Biaya / Jarak Pendek
